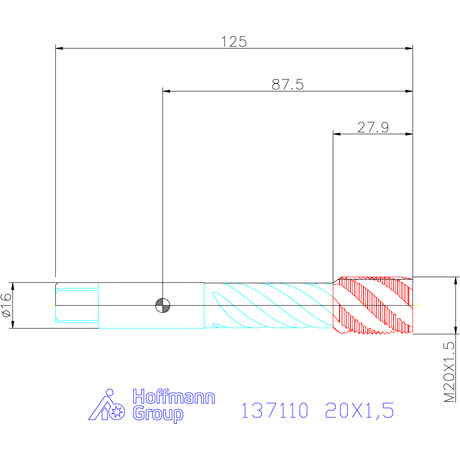

Taraud machine GARANT Vap Tap HSS-E, vaporisé, MF: 20X1,5
Réf.: 137110 20X1,5
Référence:
Nouveau produit
- Type de filetage: MF
- Angle de flanc: 60
- Type d'outils: HSS E
- Norme: DIN 374
- Norme de filetage: DIN 13
Détails du produit
Caractéristiques techniques
| Taille de filetage | M20×1,5 | |
| Revêtement | vaporisé | |
| Type de filetage | MF | |
| Angle de flanc | 60 degré | |
| Type d'outils | HSS E | |
| Norme | DIN 374 | |
| Norme de filetage | DIN 13 | |
| Classe de tolérance | ISO 2 6H | |
| Entrée | C | |
| Angle d'hélice | 40 degré | |
| Queue | Queue cylindrique avec h9 | |
| Arrosage interne | non | |
| Utilisation avec le type d'alésage | jusqu’à 3×D pour les trous borgnes | |
| Sens de la coupe | droite | |
| Pas de filetage | 1,5 mm | |
| Longueur totale L | 125 mm | |
| ⌀ queue Ds | 16 mm | |
| Carré corps □ | 12 mm | |
| ⌀ perçage | 18,5 mm | |
| Filetage ⌀ | 20 mm | |
| Type d'outil de filetage | Taraud machine pour l’usinage dynamique | |
| Nombre de goujures | 4 | |
| Bague de couleur | Vert | |
| Série | Vap Tap | |
| Nombre de dents Z | 4 | |
| Profondeur de filetage | 60 mm | |
| Type de produit | Tarauds |
Identification et classification
| Référence article | 137110 20X1,5 | |
| EAN / GTIN | 4069515003063 | |
| Réf. fabricant | 137110 20X1,5 | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tableau d’application
N
18
N
13
P
18
P
15
P
15
P
6
M
6
N
15
Description
Exécution:
Utilisable en toute sécurité dans un large éventail de matériaux. Longueur de col et de goujure optimisée pour une meilleure évacuation des copeaux dans les filetages profonds. Nuance de coupe HSS-E performante avec teneur en vanadium accrue pour une meilleure résistance à l’usure. Surface vaporisée pour faciliter l’évacuation du copeau.
