GARANT Master Alu SlotMachine VHM rupiojo apdirbimo freza HPC / TPC, DLC, ⌀ h7 DC: 6mm
Prekės Nr.: 205283 6
Prekės numeris:
- Ašmenys: VHM
- Norma: Gamykliniai standartai
- Frezos profilis: WR
- Tolerancija Nominalusis ⌀: h7
- Dantų skaičius Z: 5
Produkto detalės
Techniniai duomenys
| Serija | Master Alu | |
| Pjovimo briaunos ⌀ DC | 6 mm | |
| Danga | DLC | |
| Ašmenys | VHM | |
| Norma | Gamykliniai standartai | |
| Frezos profilis | WR | |
| Tolerancija Nominalusis ⌀ | h7 | |
| Dantų skaičius Z | 5 | |
| Sraigtinio griovelio posvyrio kampas | 35 laipsniai | |
| Sraigtinio griovelio posvyrio kampo savybės | nevienodas | |
| Pjovimo briaunų išdėstymas | nevienodas | |
| Skersinės pastūmos kryptis | horizontaliai, įkypai ir vertikaliai | |
| Darbinis plotis ae frezuojant | 0,4×D apdirbant šoninius paviršius; 0,25×D | |
| Kotas | DIN 6535 HB su h6 | |
| Balansavimo tikslumas su kotu | G 2,5 su HB | |
| Vidinis aušinimas | ne | |
| Pjovimo technika | HPC; TPC | |

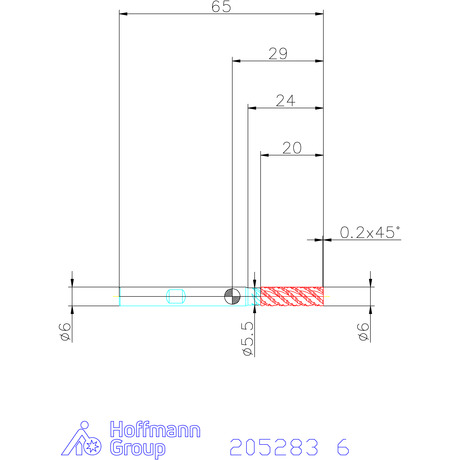

| Pjovimo briaunos ilgis Lc | 20 mm | |
| Darbinės dalies ilgis L1 kartu su sužemintu kotu | 24 mm | |
| Sužeminto koto ⌀ D1 | 5,5 mm | |
| Bendras ilgis L | 65 mm | |
| Koto ⌀ Ds | 6 mm | |
| Kampų nuožulos plotis prie 45° | 0,2 mm | |
| Kampų nuožulos kampas | 45 laipsniai | |
| Pastūma fz apdirbant trumpadrožlio aliuminio ruošinių šoninius paviršius | 0,08 mm | |
| Spalvinis žymėjimas | geltonas | |
| Produkto rūšis | Galinė cilindrinė freza |
Identifikavimas ir klasifikavimas
| Produkto numeris | 205283 6 | |
| EAN / GTIN | 4069515039987 | |
| Gamintojo numeris | 205283 6 | |
| Gamintojas / atsakingas asmuo | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com |
Informacinė pritaikymo lentelė
N
500
N
480
N
450
N
120
N
100
N
160
N
200
Aprašymas
Modelis:
Rupiajam apdirbimui.
Specialus užgalandimas spalvotųjų metalų apdirbimui. Dėl specialios pjovimo briaunos geometrijos žymiai sumažinamas drožlių tūris.
Su 5 dantukais galima pasiekti dar didesnį padavimo greitį. Priekyje yra papildoma stabilizuojanti nuožulni plokštuma, todėl sraigtinis panardinimas vyksta sklandžiau.
Specialus užgalandimas spalvotųjų metalų apdirbimui. Dėl specialios pjovimo briaunos geometrijos žymiai sumažinamas drožlių tūris.
Su 5 dantukais galima pasiekti dar didesnį padavimo greitį. Priekyje yra papildoma stabilizuojanti nuožulni plokštuma, todėl sraigtinis panardinimas vyksta sklandžiau.
Pastaba:
Pjovimo reikšmės TPC apdirbimui programoje Toolscout.
