TK torusová fréza GARANT Master Steel HPC, TiAlN, ⌀ e8 DC / R1: 1/0,1mm
Artiklové číslo: 206335 1/0,1
Vaše materiálové číslo:
- Řezný materiál: TK
- Norma: výrobní norma
- Typ: H
- Tolerance jmenovitý ⌀: e8
- Počet zubů Z: 4
Údaje o výrobku
Technické údaje
| Série | Master Steel | |
| ⌀ břitu DC | 1 mm | |
| Povlak | TiAlN | |
| Řezný materiál | TK | |
| Norma | výrobní norma | |
| Typ | H | |
| Tolerance jmenovitý ⌀ | e8 | |
| Počet zubů Z | 4 | |
| Úhel sklonu šroubovice | 30 stupeň | |
| Směr přísuvu | Horizontální, šikmý a vertikální | |
| Šířka záběru ae při operaci frézování | Plná drážka hloubka řezu 0,2×D; 0,05×D při kopírovacím frézování | |
| Stopka | DIN 6535 HA s h6 | |
| Vnitřní chlazení | ne | |
| Strategie obrábění | HPC | |

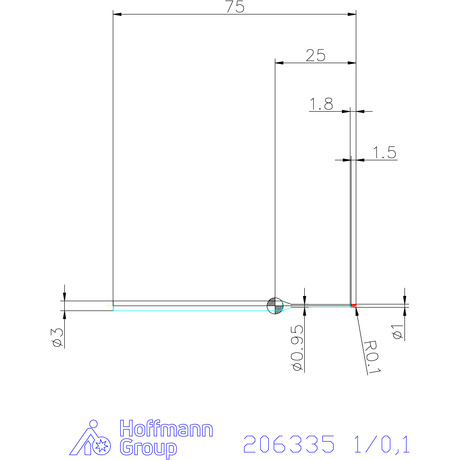

| Délka břitu Lc | 1,5 mm | |
| Poloměr břitu R1 | 0,1 mm | |
| Nepodepřená délka L1 včetně uvolnění | 20 mm | |
| Minimální ⌀ uvolnění stopky D5 | 0,85 mm | |
| Maximální ⌀ uvolnění stopky D6 | 0,95 mm | |
| Celková délka L | 75 mm | |
| ⌀ stopky Ds | 3 mm | |
| Posuv fz pro obvodové frézování v oceli < 1100 N/mm2 | 0,005 mm | |
| Posuv fz pro kopírovací frézování v oceli < 1100 N/mm2 | 0,006 mm | |
| Barevný kroužek | zelená | |
| Druh produktu | Fréza Torus |
Identifikace a klasifikace
| Katalogové číslo | 206335 1/0,1 | |
| EAN / GTIN | 4069515015059 | |
| Číslo výrobce | 206335 1/0,1 | |
| Výrobce/odpovědná osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Aplikační tabulka
P
180
P
150
P
110
P
75
P
65
H
35
M
90
M
80
K
100
Popis
Provedení:
Fréza HPC s s nově vyvinutým vysoce výkonným povlakem. Pro vynikající životnost a optimální obráběcí výkon v různých materiálech.
S dvojitě podbroušeným úhlem hřbetu.
Tolerance: Poloměr břitu R1
Velikost poloměru 0,1 mm – 1 mm : R1= ± 0,003 mm.
Velikost poloměru > 1,0 mm: R1= ± 0,005 mm.
S dvojitě podbroušeným úhlem hřbetu.
Tolerance: Poloměr břitu R1
Velikost poloměru 0,1 mm – 1 mm : R1= ± 0,003 mm.
Velikost poloměru > 1,0 mm: R1= ± 0,005 mm.
Použití:
Speciálně pro vysokorychlostní obrábění ve výrobě nástrojů a forem ke kopírovacímu frézování. Vynikající výsledky při suchém frézování.
Poznámka:
Následný produkt pro č. 206300.
