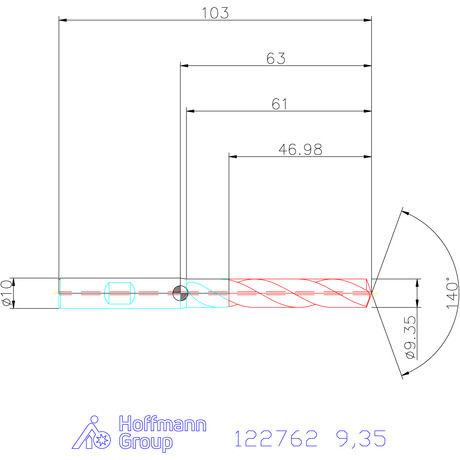

Vysoce výkonný tvrdokovový vrták GARANT Master Steel s válcovou stopkou DIN 6535 HB, TiAlN, ⌀ DC h7: 9,35mm
Artiklové číslo: 122762 9,35
Vaše materiálové číslo:
- Řezný materiál: TK
- Norma: DIN 6537 L
- Provedení: 6×D
- Tolerance jmenovitý ⌀: h7
- Počet břitů Z: 2
Údaje o výrobku
Technické údaje
| Série | Master Steel | |
| Jmenovitý ⌀ DC | 9,35 mm | |
| Povlak | TiAlN | |
| Řezný materiál | TK | |
| Norma | DIN 6537 L | |
| Provedení | 6×D | |
| Tolerance jmenovitý ⌀ | h7 | |
| Počet břitů Z | 2 | |
| Vrcholový úhel | 140 stupeň | |
| Doporučená maximální hloubka vrtání L2 | 47,1 mm | |
| Stopka | DIN 6535 HB s h6 | |
| Vnitřní chlazení | ano, při 25 barech | |
| Strategie obrábění | HPC | |
| Semi-standardní | ano | |
| Délka drážky pro třísky Lc | 61,1 mm | |
| Celková délka L | 103 mm | |
| ⌀ stopky Ds | 10 mm | |
| Posuv f v oceli < 1100 N/mm2 | 0,29 mm/ot. | |
| Druh produktu | Spirálový vrták |
Identifikace a klasifikace
| Katalogové číslo | 122762 9,35 | |
| EAN / GTIN | 4069515042222 | |
| Číslo výrobce | 122762 9,35 | |
| Výrobce/odpovědná osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Aplikační tabulka
P
170
P
155
P
145
P
130
P
110
H
60
M
55
M
45
K
130
K
90
Popis
Provedení:
Robustní provedení vrtáku a optimalizovaná speciální špička pro nejlepší možné formování třísek a bezpečné lámání třísek se současně zvýšenými hodnotami posuvu. Pokročilá technologie mikrogeometrie, konvexní tvar řezné hrany a výbrus kuželového pláště pro další stabilitu hlavního ostří. Optimalizovaná geometrie upínací drážky a patentovaná geometrie čela pro spolehlivé a bezpečné odvádění třísek z ocelových materiálů a litiny. Vysoce výkonný povlak poslední generace.
Poznámka:
Délka drážky pro třísky LC = L2 + 1,5 × DC.
