Morsetto di serraggio a cuneo con sovrametallo di lavorazione su entrambi i lati sottile, Filettatura M × Lunghezza L: M10X25mm
Codice art.: 370031 M10X25
Codice materiale:
Dettagli prodotto

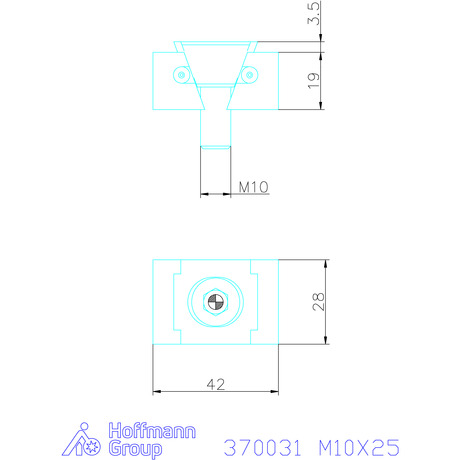

Dati tecnici
| Filettatura | M10 | |
| Lunghezza L | 25 mm | |
| A minimo | 42 mm | |
| A massimo | 47 mm | |
| Larghezza B | 28 mm | |
| Altezza C | 19 mm | |
| Altezza E | 3,5 mm | |
| Forza di serraggio massima | 15 kN | |
| Tipo di prodotto | Dispositivo di fissaggio a compressione |
Identificazione e classificazione
| Codice articolo | 370031 M10X25 | |
| EAN / GTIN | 4059245032860 | |
| Produttore/persona responsabile | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Descrizione
Uso:
- Le superfici del cuneo generano elevate forze di serraggio.
- I morsetti di serraggio a cuneo possono essere utilizzati nei fori filettati o nelle scanalature a T.
- Durante l’avvitamento della vite di serraggio, i segmenti di serraggio premono contro i pezzi.
- Un foro longitudinale nel cuneo doppio consente lo spostamento e la compensazione della tolleranza. Movimento di spostamento: M8 = ± 0,5 mm; M10 e M12 = ± 1,0 mm; M16 = ± 1,5 mm.
- I morsetti di serraggio a cuneo sono adatti a serraggi multipli.
- Il sovrametallo di lavorazione consente regolazioni adattate ai profili.
Materiale:
Cuneo doppio e segmenti di serraggio in acciaio bonificato temprato nero.
Nota:
Il sovrametallo di lavorazione per ganascia è di 3 mm per l’esecuzione M8X25 e di 5 mm per le esecuzioni M10X25, M12X40 e M16X60.
