GARANT Master Alu SlotMachine VHM-Schruppfräser HPC / TPC, DLC, ⌀ h7 DC: 6mm
Artikel-Nr.: 205282 6
Sachnummer:
- Schneidstoff: VHM
- Norm: Werksnorm
- Fräsprofil: WR
- Toleranz Nenn-⌀: h7
- Zähnezahl Z: 5
Produktdetails
Technische Daten
| Serie | Master Alu | |
| Schneiden-⌀ DC | 6 mm | |
| Beschichtung | DLC | |
| Schneidstoff | VHM | |
| Norm | Werksnorm | |
| Fräsprofil | WR | |
| Toleranz Nenn-⌀ | h7 | |
| Zähnezahl Z | 5 | |
| Spiralwinkel | 35 Grad | |
| Spiralwinkel-Eigenschaft | ungleich | |
| Teilung der Schneiden | ungleich | |
| Zustellrichtung | horizontal, schräg und vertikal | |
| Eingriffsbreite ae bei Fräsoperation | 0,4×D bei Besäumen; 0,25×D | |
| Schaft | DIN 6535 HA mit h6 | |
| Wuchtgüte mit Schaft | G 2,5 mit HA | |
| Innenkühlung | nein | |
| Zerspanungsstrategie | HPC; TPC | |

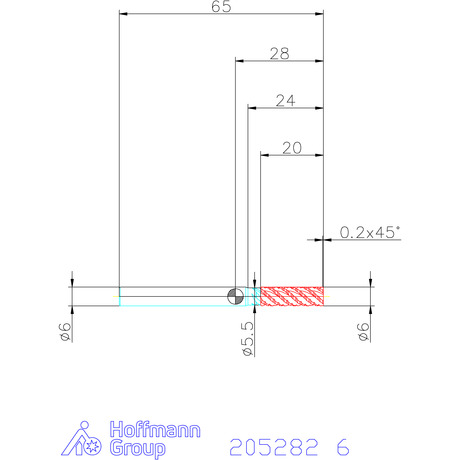

| Schneidenlänge Lc | 20 mm | |
| Auskraglänge L1 inkl. Freistellung | 24 mm | |
| Freistellungs-⌀ D1 | 5,5 mm | |
| Gesamtlänge L | 65 mm | |
| Schaft-⌀ Ds | 6 mm | |
| Eckenfasenbreite bei 45° | 0,2 mm | |
| Eckenfasenwinkel | 45 Grad | |
| Vorschub fz für Besäumen in Alu kurzspanend | 0,08 mm | |
| Farbring | gelb | |
| Produktart | Eckfräser |
Identifikation & Klassifikation
| Artikelnummer | 205282 6 | |
| EAN / GTIN | 4069515036504 | |
| Herstellernummer | 205282 6 | |
| Hersteller/verantwortliche Person | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Anwendertabelle
N
500
N
480
N
450
N
120
N
100
N
160
N
200
Beschreibung
Ausführung:
Zum Schruppen.
Spezieller Schliff für die Bearbeitung von NE- Metallen. Deutliche Verringerung des Spanvolumens durch gezielte Spanzerkleinerung aufgrund der speziellen Schneidengeometrie.
Durch 5 Zähne noch höhere Vorschubwerte möglich. Stirn wird unterstützt durch zusätzliche Stabilisierungsfase, dies führt zu einem ruhigeren Lauf beim helikalen Eintauchen.
Spezieller Schliff für die Bearbeitung von NE- Metallen. Deutliche Verringerung des Spanvolumens durch gezielte Spanzerkleinerung aufgrund der speziellen Schneidengeometrie.
Durch 5 Zähne noch höhere Vorschubwerte möglich. Stirn wird unterstützt durch zusätzliche Stabilisierungsfase, dies führt zu einem ruhigeren Lauf beim helikalen Eintauchen.
Hinweis:
Form HB mit Nr. 205283bestellen.
Form HB zum gleichen Preis wie HA lieferbar.
Schnittwerte für die TPC-Bearbeitung im Toolscout.
Form HB zum gleichen Preis wie HA lieferbar.
Schnittwerte für die TPC-Bearbeitung im Toolscout.
