GARANT Diabolo VHM-torusfrees HRC 62 HPC, TiSiN, ⌀ e8 D_C / R₁: 8/2,0mm

Artikelnummer: 206421 8/2,0

Nieuw product.

GARANT Diabolo VHM-torusfrees HRC 62 HPC, TiSiN, ⌀ e8 D<sub>C</sub> / R<sub>1</sub>: 8/2,0mm

Prijs per 1 Stuk

Excl. BTW Excl. verzendkosten

Individuele prijzen voor zakelijke klanten na

⌀ e8 D_C / R₁ (mm):

Meer dan 1 artikel bestellen? Naar snelle toegang

Aantal

op aanvraag

Op voorraad

99 stuks direct leverbaar

Snijmateriaal: VHM
Norm: Fabrieksnorm
Type: H
Tolerantie nominale ⌀: h7
Aantal tanden Z: 6

Alle artikelinformatie

Bladercatalogus

Productdetails

Technische gegevens

Serie		Diabolo
Snijkant-⌀ D_C		8 mm
Coating		TiSiN
Snijmateriaal		VHM
Norm		Fabrieksnorm
Type		H
Tolerantie nominale ⌀		h7
Aantal tanden Z		6
Spiraalhoek		50 graden
Aanzetrichting		horizontaal, schuin en verticaal
Ingrijpingsbreedte a_e bij freesoperatie		0,05×D bij kanten; 0,05×D bij kopieerfrezen
Schacht		DIN 6535 HA met h6
Inwendige koeling		nee
Verspaningsstrategie		HPC

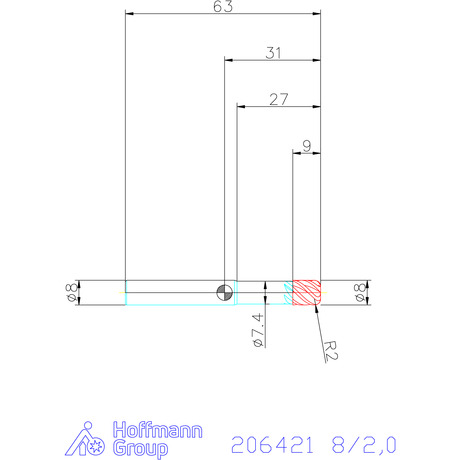

Snijlengte L_c		9 mm
Snijkantradius R₁		2 mm
Afkoppellengte L₁ incl. vrijloop		27 mm
Vrijloop-⌀ D₁		7,4 mm
Totale lengte L		63 mm
Schacht-⌀ D_s		8 mm
Voeding f_z voor kanten in staal < 60 HRC		0,04 mm
Voeding f_z voor kopieerfrezen in staal < 60 HRC		0,06 mm
Voeding f_z voor kopieerfrezen in staal < 65 HRC		0,06 mm
Schachttolerantie		h6
Gekleurde ring		rood
Producttype		Torusfrees

Identificatie en classificatie

Artikelnummer		206421 8/2,0
EAN/GTIN		4069515030656
Nummer fabrikant		206421 8/2,0
Fabrikant/verantwoordelijke persoon		Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com

Toepassingstabel

170

150

130

100

Omschrijving

Uitvoering:

GARANT Diabolo:
Speciale geometrie, coating en hardmetaal voor de harde bewerking.
Tolerantie: Snijkantradius R₁ = ± 0,005 mm.
Specialist voor staal tot 62 HRC. Proceszekerheid en hogere standtijd dankzij geoptimaliseerde snijgeometrie en moderne hoogwaardige coating.
Zonder dynamische spoed.
