GARANT Vap Tap machinetap HSS-E, stoomontlaten, G: G1.1/2
Artikelnummer: 137755 G1.1/2
Klantartikelnummer:
- Draadsoort: G
- Flankhoek: 55
- Snijmateriaal: HSS E
- Norm: DIN 5156
- Aansnijdingsvorm: C
Productdetails
Technische gegevens

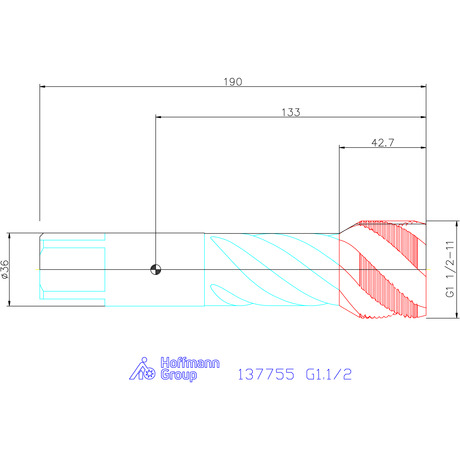

| Serie | Vap Tap | |
| Draadafmeting | G1.1/2 | |
| Coating | stoomontlaten | |
| Draadsoort | G | |
| Flankhoek | 55 graden | |
| Snijmateriaal | HSS E | |
| Norm | DIN 5156 | |
| Aansnijdingsvorm | C | |
| Spiraalhoek | 40 graden | |
| Schacht | Cilinderschacht met h9 | |
| Inwendige koeling | nee | |
| Toepassing bij boringtype | tot 3×D bij blind gat | |
| Snijrichting | rechts | |
| Draadspoed | 2,309 mm | |
| Gangen per inch | 11 | |
| Schroefdraad-⌀ | 47,8 mm | |
| Totale lengte L | 190 mm | |
| Schacht-⌀ Ds | 36 mm | |
| Schacht-vierkant □ | 29 mm | |
| Kerngat-⌀ | 45,25 mm | |
| Type schroefdraadgereedschap | Machinetap voor de dynamische bewerking | |
| Aantal spaangroeven | 4 | |
| Gekleurde ring | groen | |
| Aantal snijkanten Z | 4 | |
| Draaddiepte | 143,4 mm | |
| Producttype | Tap |
Identificatie en classificatie
| Artikelnummer | 137755 G1.1/2 | |
| EAN/GTIN | 4069515002837 | |
| Nummer fabrikant | 137755 G1.1/2 | |
| Fabrikant/verantwoordelijke persoon | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Toepassingstabel
N
18
N
13
P
18
P
15
P
15
P
6
M
6
N
15
Omschrijving
Uitvoering:
GARANT Vap Tap universele tap. Proceszeker toepasbaar in een breed scala aan materialen. Geoptimaliseerde hals- en groeflengte voor verbeterde spaanafvoer bij diepe schroefdraden. Krachtig HSS‑E-materiaal met verhoogd vanadiumaandeel voor verbeterde slijtvastheid. Oppervlak stoomontlaten, vermindering van materiaaloplassingen.
Toepassing:
Voor cilindrische Whitworth-gasdraad DIN-ISO 228/1 (niet in schroefdraad afdichtende verbindingen).
