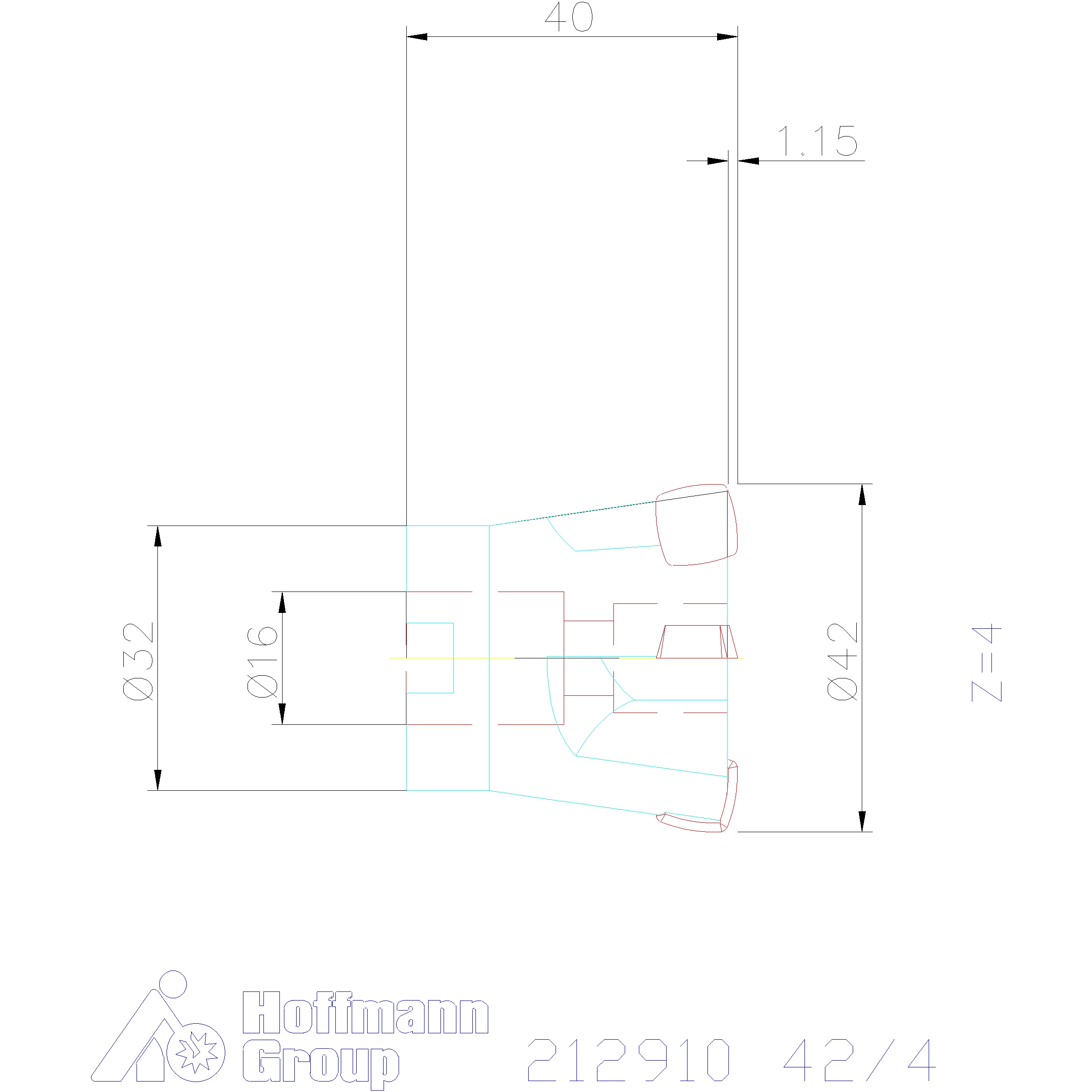

Fraise grande avance FeedKing avec alésage, pour plaquettes XD..
Réf.: 212910 42/4
Référence:
- Application de fraisage: Fraisage circulaire; Ramping; Tréflage
- Pas des arêtes de coupe: différent
- Arrosage interne: oui
- Méthode d'usinage: HPC
- Changement d'outil: PowerCard
Détails du produit
Caractéristiques techniques
| Série | FeedKing | |
| ⌀ dents DC | 42 mm | |
| Nombre de dents Z | 4 | |
| Type de queue | avec alésage | |
| Application de fraisage | Fraisage circulaire; Ramping; Tréflage | |
| Pas des arêtes de coupe | différent | |
| Arrosage interne | oui | |
| Méthode d'usinage | HPC | |
| Changement d'outil | PowerCard | |
| ⌀ D3 | 26 mm | |
| Profondeur de coupe max. ap max | 1,15 mm | |
| Longueur totale Ltot | 40 mm | |
| ⌀ fixation | 16 mm | |
| Perçage par interpolation ⌀ Dmin | 68 mm | |
| Perçage par interpolation ⌀ Dmax | 82 mm | |
| Perçage par interpolation ap | 1,15 mm | |
| Angle de plongée oblique αmax | 0,67 degré | |
| Longueur de plongée oblique L pour αmax | 25,5 mm | |
| Plaquette adaptée | XD.. 09T308 | |
| Jeu de vis pour plaquettes | 219933 (15IP; 3,8 Nm) | |
| Angle d'attaque κ | 9 degré | |
| Fz Helix | 0,7 | |
| Type de produit | Fraise à copier (RD..10) |
Identification et classification
| Référence article | 212910 42/4 | |
| EAN / GTIN | 4045197320988 | |
| Réf. fabricant | 212910 42/4 | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Description
Exécution:
Géométrie de coupe dynamique pour des valeurs d’avance maximales. Très faibles vibrations grâce au logement de plaquette autostabilisant. Géométrie optimisée pour un effort de coupe réduit, ce qui réduit la charge de la broche principale.
Avantage(s):
Particulièrement économiques grâce aux plaquettes à 4 arêtes extrêmement robustes.
