Réf.: 139665 10X1
Fraise à fileter 2×D, TiAlN, MF: 10X1
Réf.: 139670 10X1
Référence:
- Type de filetage: MF; MF-LH
- Angle de flanc: 60
- Type d'outils: Carbure monobloc
- Norme de filetage: DIN 13
- Queue: DIN 6535 HA avec h6
Détails du produit
Caractéristiques techniques
| Taille de filetage | M10×1 | |
| Revêtement | TiAlN | |
| Type de filetage | MF; MF-LH | |
| Angle de flanc | 60 degré | |
| Type d'outils | Carbure monobloc | |
| Norme de filetage | DIN 13 | |
| Queue | DIN 6535 HA avec h6 | |
| Profondeur de perçage pour trous débouchants et borgnes | 2,0xD | |
| Pas de filetage | 1 mm | |

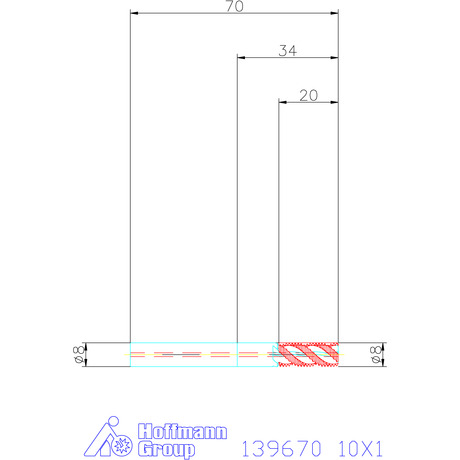

| ⌀ nom. DC | 8 mm | |
| Longueur de coupe Lc | 20 mm | |
| Profondeur d’utilisation max. | 20,5 mm | |
| Long. queue Ls | 36 mm | |
| Longueur totale L | 70 mm | |
| ⌀ queue Ds | 8 mm | |
| Arrosage interne | oui | |
| Nombre de dents Z | 3 | |
| Utilisation avec le type d'alésage | jusqu'à 2×D pour les trous borgnes; jusqu’à 2×D pour les trous débouchants | |
| Avance fz dans l'acier < 750 N/mm2 | 0,035 mm | |
| Profil de filet | Profil partiel | |
| Tolérance de queue | h6 | |
| Nombre de goujures | 3 | |
| Bague de couleur | Vert | |
| Utilisation à l'intérieur/extérieur | Intérieur | |
| Profondeur de filetage | 20 mm | |
| Type de produit | Fraise à fileter |
Identification et classification
| Référence article | 139670 10X1 | |
| EAN / GTIN | 4045197082299 | |
| Réf. fabricant | 139670 10X1 | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tableau d’application
N
220
N
220
N
170
P
170
P
150
P
120
P
80
M
90
M
70
S
60
K
120
N
180
Description
Exécution:
Profil des filets corrigé pour la réalisation de filetages intérieurs à pas fin précis (veiller à la présence de conditions de serrage stables).
A trou d'huile (ATD).
Remarque(s):
NOUVELLE GENERATION DISPONIBLE!
Produit plus récent recommandé: 139665
Produit plus récent recommandé: 139665
