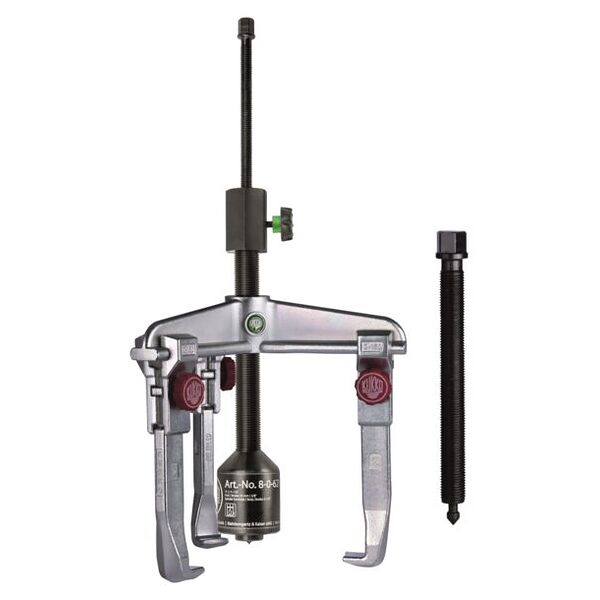

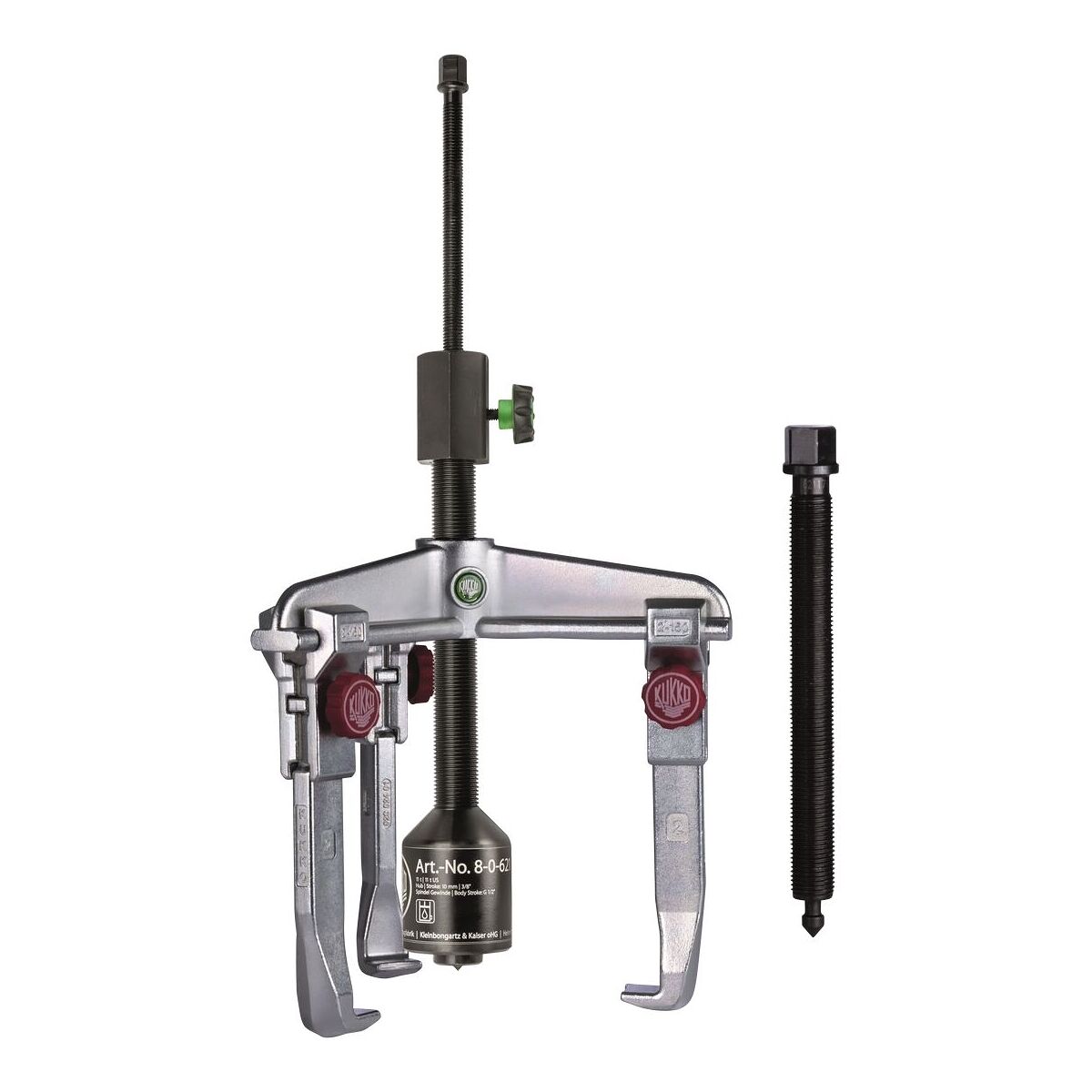

3-ramenný univerzálny sťahovák, rýchloupínací sťahovací hák, mazací hydr. Sťahovací hák, mazivo-hydr. Vreteno, do 250 mm šírka upínania, 200 mm upínacia hĺbka
Č. pol.: 30-3+B
Kód položky:
Upozorňujeme, že dodacia lehota a obmedzená rada:
Túto položku pre Vás objednávame priamo od výrobcu, pretože nie je súčasťou nášho hlavného sortimentu, a preto ju nemáme na sklade.
InformáciePodrobnosti o výrobku
Identifikácia a klasifikácia
| Číslo položky | 30-3+B | |
| EAN/GTIN | 4021176886355 | |
| Číslo výrobcu | 30-3+B | |
| Výrobca/zodpovedná osoba | Kleinbongartz & Kaiser oHG, Heinrich-Hertz-Straße 5, 40704 HILDEN, Deutschland, www.kukko.com |
Popis
Popis:
- Univerzálny 3-ramenný sťahovák s rýchlo nastaviteľným sťahovacím hákom a mazivo-hydraulickým vretenom sa používa na mimoriadne bezpečné a používateľsky prívetivé sťahovanie extrémne tesných ložísk, ozubených kolies a diskov všetkých štandardných veľkostí pre remeslá, dielne a priemysel. Mazivo-hydraulické vreteno dosahuje priemernú ťažnú silu až 15 ton. Možno ho použiť na uvoľnenie akejkoľvek súčiastky, ktorá sa nachádza na hriadeli a je voľne prístupná zvonku. Mechanické vreteno sa môže použiť na ťahanie s ťahovou silou do 10 ton a/alebo tam, kde je obmedzený priestor. Konštrukcia s 3 ramenami zaručuje rovnomerné rozloženie zaťaženia, a teda mimoriadne bezpečné uchopenie ťahaného dielu.
- Jednoduché ručné uvoľnenie hákov sťahováka vďaka ručným nastavovacím gombíkom (technológia Quick Adjust)
- Konštrukcia s 3 ramenami zabezpečuje rovnomerné rozloženie sily a umožňuje väčšie sily pri vyťahovaní
Charakteristika:
- Materiál: Nástrojová oceľ
- Celková šírka [mm]: 330 mm
- Celková šírka [palce]: 12 1
- Celková hĺbka [mm]: 330 mm
- Celková hĺbka [palec]: 12 1
- Celková výška [mm]: 337 mm
- Celková výška [palec]: 13 1/4
- Sektor: Úžitkové vozidlá, priemysel
- Šírka cez ploché šesťhranné puzdro [mm]: 27 mm
- Šírka naprieč plochami držiacimi šesťhran [mm]: 46 mm
- Veľkosť závitu: M10
- Šírka upnutia vonkajšieho odsávania (min.) [mm]: 0 mm
- Šírka upnutia vonkajšieho výsuvu (max.) [palec]: 9 13/16
- Šírka upnutia vonkajšieho výsuvu (min.) [palec]: 0
- Šírka upnutia vonkajšieho výsuvu (max.) [mm]: 250 mm
- Hĺbka upnutia vonkajšieho sťahováka [mm]: 200 mm
- Hĺbka upnutia vonkajšieho sťahováka [palec]: 7 7/8
- Hrúbka základne háku na hrote (hrúbka pazúra K) [mm]: 4 mm
- Hrúbka základne háku na hrote (hrúbka pazúra K) [palec]: 3/16
- Šírka päty háku (šírka drápu J) [mm]: 35 mm
- Šírka pätky háku (šírka pazúrika J) [palec]: 1 3/8
- Použiteľná hĺbka pätky háčika (použiteľná hĺbka pazúrika O) [mm]: 37,3 mm
- Použiteľná hĺbka nožičky háčika (použiteľná hĺbka pazúrika O) [palec]: 1 7/16
- Celková hĺbka pätky háku (celková hĺbka háku H) [mm]: 62,8 mm
- Celková hĺbka základne háku (celková hĺbka háku H) [palec]: 2 1/2
- Celková hrúbka pazúrov (L+1mm) [mm]: (vzdialenosť pazúrov od povrchu základne): 20 mm
- Celková hrúbka pazúrov (L+1mm) [palec]: (vzdialenosť pazúrov od povrchu základne): 13/16
- Vnútorné rozpätie vyťahovania (min.) [mm]: 180 mm
- Rozpätie vnútorného odsávania (max.) [mm]: 340 mm
- Rozpätie vnútorného odsávania (min.) [palec]: 7 1/16
- Rozpätie vnútorného odsávania (max.) [palec]: 13 3/8
- max. krútiaci moment [Nm]: 20 Nm
- max. Krútiaci moment [ft lb]: 14,75
- max. Ťahová sila [kN]: 120kN
- max. Ťahová sila [t]: 12t
- max. Ťažná sila [US t. sh.]: 13.23
- Obojstranné sťahovacie háky: Áno
- Možnosť rýchleho nastavenia: Áno
- Upínacia konzola: nie
- Dostupné náhradné diely: Áno
- max. Krútiaci moment (hydraulický) [ft lb]: 14,75
- Šírka upnutia mimo odťahu (min. - max.) [mm]: 0 mm - 250 mm
- Rozpätie vnútorného vyťahovania (min. - max.) [mm]: 180 mm - 340 mm
