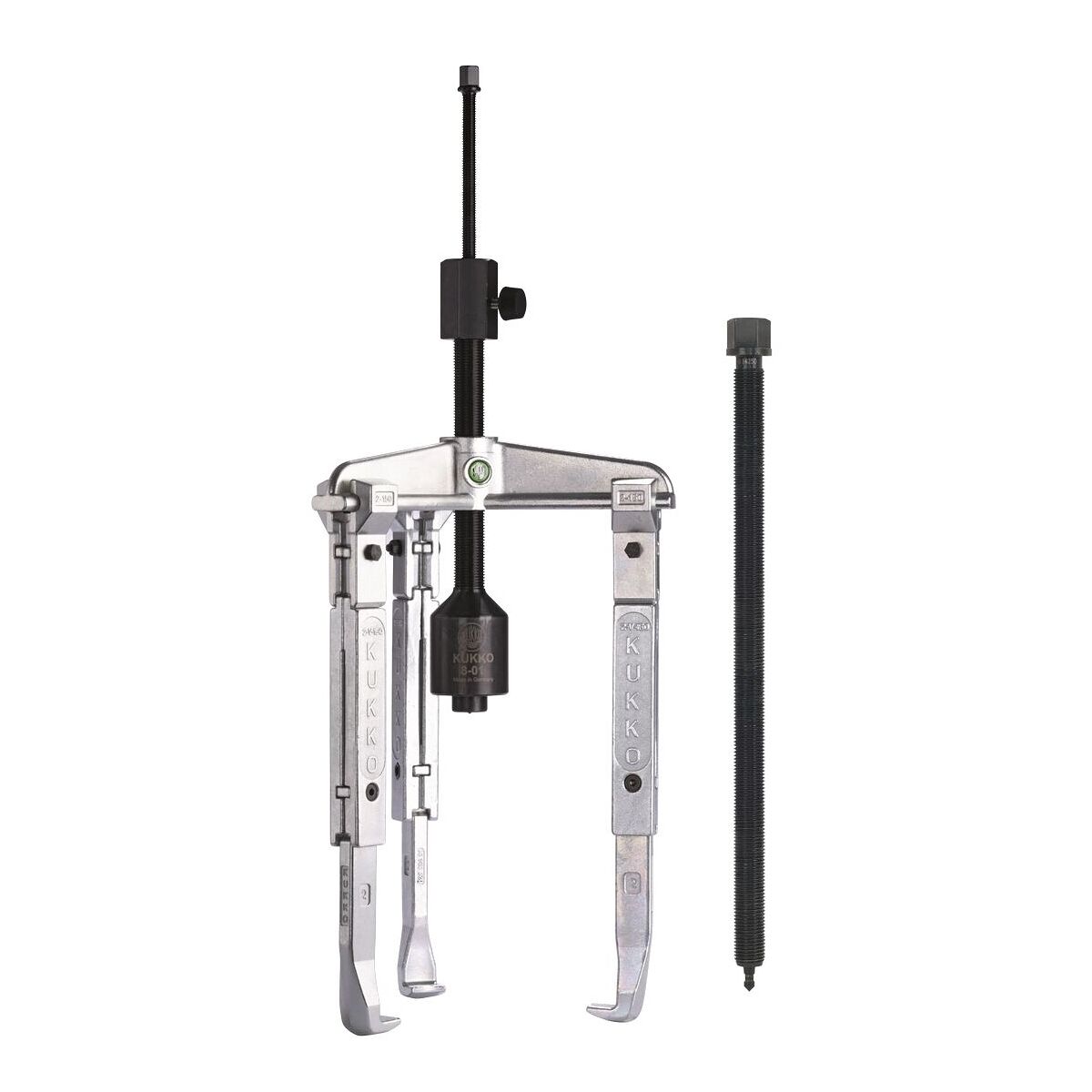

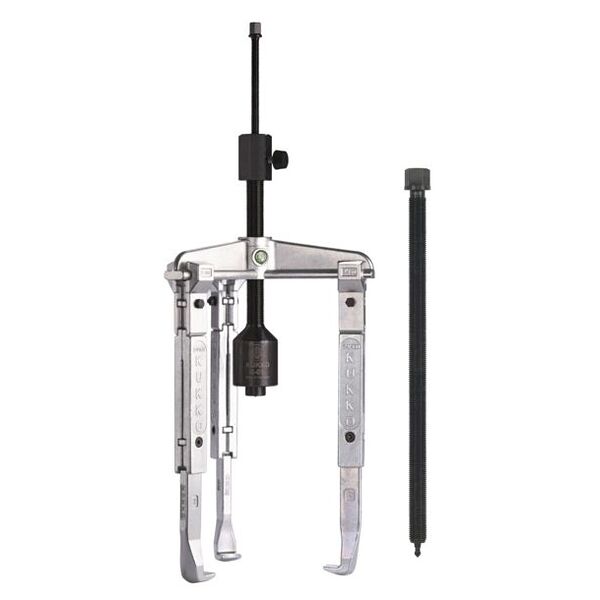

Univerzálny 3-ramenný sťahovák s nastaviteľným spúšťacím hákom, mazací hydr. Vreteno, do 200 mm šírka upínania, 300 mm upínacia hĺbka
Č. pol.: 30-20-3-B
Kód položky:
Upozorňujeme, že dodacia lehota a obmedzená rada:
Túto položku pre Vás objednávame priamo od výrobcu, pretože nie je súčasťou nášho hlavného sortimentu, a preto ju nemáme na sklade.
InformáciePodrobnosti o výrobku
Identifikácia a klasifikácia
| Číslo položky | 30-20-3-B | |
| EAN/GTIN | 4021176886331 | |
| Číslo výrobcu | 30-20-3-B | |
| Výrobca/zodpovedná osoba | Kleinbongartz & Kaiser oHG, Heinrich-Hertz-Straße 5, 40704 HILDEN, Deutschland, www.kukko.com |
Popis
Popis:
- Univerzálny 3-ramenný sťahovák s nastaviteľnými sťahovacími hákmi a mazacím hydraulickým vretenom sa používa na mimoriadne bezpečné odstraňovanie extrémne úzkych ložísk, ozubených kolies a kotúčov všetkých štandardných veľkostí pre remeslá, dielne a priemysel. Mazací hydraulický hriadeľ dosahuje priemernú trakčnú silu maximálne 12 t. to umožňuje uvoľnenie akéhokoľvek komponentu, ktorý sedí na hriadeli a je voľne prístupný zvonku. Mechanické vreteno možno použiť na ťahanie s ťažnou silou do 10 ton a/alebo tam, kde je obmedzený priestor. Konštrukcia s 3 ramenami zaručuje rovnomerné rozloženie zaťaženia, a teda mimoriadne bezpečné uchopenie ťahaného dielu.
- Skrutkové spojenie umožňuje jednoduché uvoľnenie a mimoriadne pevné utiahnutie hákov sťahováka pomocou šesťhranného kľúča
- Konštrukcia s 3 ramenami zabezpečuje rovnomerné rozloženie sily a umožňuje väčšie sily pri vyťahovaní
Charakteristika:
- Materiál: Nástrojová oceľ
- Celková šírka [mm]: 260 mm
- Celková šírka [palce]: 10 1/4
- Celková hĺbka [mm]: 260 mm
- Celková hĺbka [palec]: 10 1/4
- Celková výška [mm]: 254 mm
- Celková výška [palec]: 10
- Sektor: NFZ, guľôčkové ložisko
- Šírka cez ploché šesťhranné puzdro [mm]: 22 mm
- Veľkosť závitu: G 1/2 palca
- Šírka upnutia vonkajšieho odsávania (min.) [mm]: 5 mm
- Šírka upnutia vonkajšieho výsuvu (max.) [palec]: 7 7/8
- Šírka upnutia vonkajšieho výsuvu (min.) [palec]: 3/16
- Šírka upnutia vonkajšieho výsuvu (max.) [mm]: 200 mm
- Hĺbka upnutia vonkajšieho sťahováka [mm]: 300 mm
- Hĺbka upnutia vonkajšieho sťahováka [palec]: 11 13/16
- Hrúbka základne háku na hrote (hrúbka pazúra K) [mm]: 5 mm
- Hrúbka základne háku na hrote (hrúbka pazúra K) [palec]: 3/16
- Šírka päty háku (šírka drápu J) [mm]: 24 mm
- Šírka pätky háku (šírka pazúrika J) [palec]: 15/16
- Použiteľná hĺbka pätky háčika (použiteľná hĺbka pazúrika O) [mm]: 15 mm
- Použiteľná hĺbka nožičky háčika (použiteľná hĺbka pazúrika O) [palec]: 9/16
- Celková hĺbka pätky háku (celková hĺbka háku H) [mm]: 40 mm
- Celková hĺbka základne háku (celková hĺbka háku H) [palec]: 1 9/16
- Celková hrúbka pazúrov (L+1mm) [mm]: (vzdialenosť pazúrov od povrchu základne): 9 mm
- Celková hrúbka pazúrov (L+1mm) [palec]: (vzdialenosť pazúrov od povrchu základne): 3/8
- Vnútorné rozpätie vyťahovania (min.) [mm]: 100 mm
- Rozpätie vnútorného odsávania (max.) [mm]: 260 mm
- Rozpätie vnútorného odsávania (min.) [palec]: 3 15/16
- Rozpätie vnútorného odsávania (max.) [palec]: 10 1/4
- max. krútiaci moment [Nm]: 15 Nm
- max. Krútiaci moment [ft lb]: 11.06
- max. Ťahová sila [kN]: 100kN
- max. Ťahová sila [t]: 10t
- max. Ťažná sila [US t. sh.]: 11.02
- Obojstranné sťahovacie háky: nie
- Možnosť rýchleho nastavenia: nie
- Upínacia konzola: nie
- Dostupné náhradné diely: Áno
- max. Krútiaci moment (hydraulický) [Nm]: 12 Nm
- max. Krútiaci moment (hydraulický) [ft lb]: 11.06
- Šírka upnutia mimo odťahu (min. - max.) [mm]: 5 mm - 200 mm
- Rozpätie vnútorného vyťahovania (min. - max.) [mm]: 100 mm - 260 mm
