Strojný tvárniaci závitník s mazacími drážkami HOLEX Pro Form 6HX, TiN, M: M2
Č. pol.: 139180 M2
Kód položky:
- Druh závitu: M
- Vrcholový uhol závitu: 60
- Rezný materiál: HSS E PM
- Norma: DIN 2174
- Závit-norma: DIN 13
Podrobnosti o výrobku
Technické údaje
| Veľkosť závitu | M2 | |
| Povrchová úprava | TiN | |
| Druh závitu | M | |
| Vrcholový uhol závitu | 60 Stupeň | |
| Rezný materiál | HSS E PM | |
| Norma | DIN 2174 | |
| Závit-norma | DIN 13 | |
| Tolerančná trieda | ISO 2X 6HX | |
| Forma nábehu | C | |
| Stopka | Valcová stopka s h9 | |
| Vnútorné chladenie | nie | |
| Použitie pri type otvora | do 3×D pri slepom otvore; až 3×D pri priechodnom otvore | |
| Smer rezania | pravé | |
| Stúpanie závitov | 0,4 mm | |

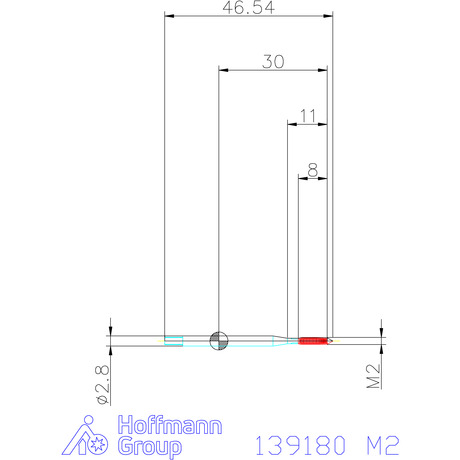

| Celková dĺžka L | 45 mm | |
| ⌀ stopky Ds | 2,8 mm | |
| ⌀ stopka štvorhranu | 2,1 mm | |
| ⌀ otvoru pod závit Referenčná hodnota | 1,85 mm | |
| ⌀ závitu | 2 mm | |
| Počet napínacích drážok | 3 | |
| Farebný krúžok | žltá | |
| Počet rezných hrán Z | 3 | |
| Hĺbka závitu | 6 mm | |
| Séria | Pro Form | |
| Druh produktu | Tvarovací závitník |
Identifikácia a klasifikácia
| Číslo položky | 139180 M2 | |
| EAN/GTIN | 4069515003452 | |
| Číslo výrobcu | 139180 M2 | |
| Výrobca/zodpovedná osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
užívateľská tabuľka
N
20
N
20
P
27
P
25
P
25
P
10
M
8
N
20
Popis
Prevedenie:
DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12). S mazacími drážkami, optimálny mazací účinok aj pri hlbších závitoch.
Trieda tolerancie: ISO 2X/6HX.
HOLEX Pro Form: Výkonný tvárniaci závitník pre použitie v širokom spektre materiálov.
Trieda tolerancie: ISO 2X/6HX.
HOLEX Pro Form: Výkonný tvárniaci závitník pre použitie v širokom spektre materiálov.
- Rezný materiál HSS-E-PM pre vysokú odolnosť proti opotrebovaniu.
- Optimalizovaná povrchová úprava TIN HIPIMS najnovšej generácie.
