Prekės Nr.: 360405 125M
NC aukšto slėgio spaustuvas modelis LC, Tipas: 125
Prekės Nr.: 360500 125
Prekės numeris:
- Modelis: Nulinio taško fiksavimo sistema
Panašius produktus rasite čia:
Produkto detalės

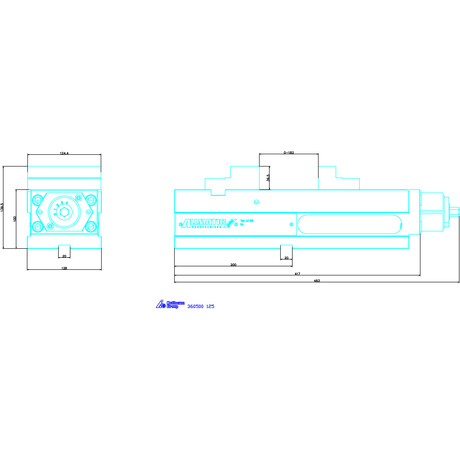

Techniniai duomenys
| Serija | NC8 | |
| Tipas | 125 | |
| Modelis | Nulinio taško fiksavimo sistema | |
| Užspaudimo jėga iki maks. | 40 kN | |
| Svoris | 35 kg | |
| Bendras ilgis L | 483 mm | |
| Korpuso ilgis a | 398 mm | |
| Korpuso plotis B | 126 mm | |
| Užveržimo ribos b | 0 mm - 182 mm | |
| Korpuso aukštis c −0,02 | 100 mm | |
| Užspaudimo ribos d | 131 mm - 313 mm | |
| Žiaunų aukštis h | 39,5 mm | |
| Išilginis griovelis I H7 | 20 mm | |
| m | 180 mm | |
| Skersinis griovelis n H7 | 20 mm | |
| r ±0,015 | 118 mm | |
| t | 144 mm | |
| Tinkamų priedų spalvinis žymėjimas | LC | |
| Produkto rūšis | Mašininis spaustuvas |
Identifikavimas ir klasifikavimas
| Produkto numeris | 360500 125 | |
| EAN / GTIN | 4250364400015 | |
| Gamintojo numeris | 6921688000955 | |
| Gamintojas / atsakingas asmuo | ALLMATIC-Jakob Spannsysteme GmbH, Jägermühle 10, 87647 UNTERTHINGAU, Germany, www.allmatic.de |
Aprašymas
Modelis:
Maži konstrukciniai matmenys: Optimalus užspaudimo pločio / viso ilgio santykis. Galima pasirinkti norimą užspaudimo jėgą: yra 11 lygių: Lūpų plotis 70 / 90 mm, yra 4 lygiai: Lūpų plotis 125 / 160 / 200 mm. Ypač tvirtas korpusas iš specialaus ketaus, viršutinė ir apatinė pusės šlifuotos, ruošinio tvirtinimo tikslumas 0,02 mm.
Požymis:
Pilnai apgaubtas ir įazotintas suklys!
Požymis:
Pilnai apgaubtas ir įazotintas suklys!
- Saugesnis veikimas.
- Patobulinta apsauga nuo drožlių.
- Patogesnis drožlių išvalymas.
Su kiaurymėmis 25H6 M10 nulinio taško fiksavimo sistemai atstumas 200 mm
Tiekiama:
Su 2 pakopinėmis lūpomis (= standartas!), 1 sukamąja rankena, 4 prispaudikliais ir šešiakampiu raktu. 1 lūpa su iškyša užspaudimo diapazonui nuo 0 mm, kai dydis 160 ir 200.
Priedai pasirinktinai:
Fiksatorius Nr. 360025.
Pastaba:
Visas spaustuvo ilgis L išlieka nepakitęs ir spaudžiant didelius ruošinius (mažos sąlyčio zonos).
