Prekės Nr.: 207544 16/300
VHM freza, kūginė, α/2 27° PPC, TiAlN, ⌀ f8 DC / Rw: 16/300mm
Prekės Nr.: 207528 16/300
Prekės numeris:
- Ašmenys: VHM
- Norma: Gamykliniai standartai
- Tipas: N
- Tolerancija Nominalusis ⌀: f8
- Dantų skaičius Z: 8
Produkto detalės
Techniniai duomenys

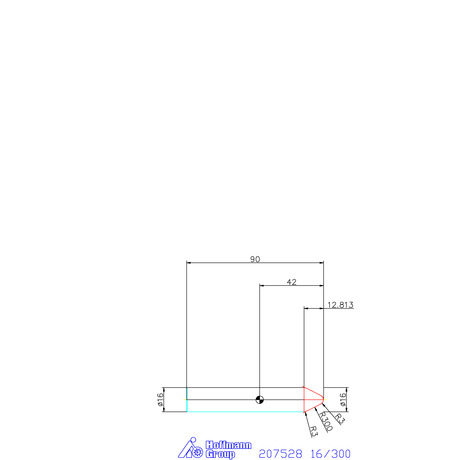

| Pjovimo briaunos ⌀ DC | 16 mm | |
| Danga | TiAlN | |
| Ašmenys | VHM | |
| Norma | Gamykliniai standartai | |
| Tipas | N | |
| Tolerancija Nominalusis ⌀ | f8 | |
| Dantų skaičius Z | 8 | |
| Sraigtinio griovelio posvyrio kampas | 30 laipsniai | |
| Skersinės pastūmos kryptis | horizontalus | |
| Darbinis plotis ae frezuojant | 0,05×D, kai apdirbami šoniniai paviršiai; 0,05×D frezavimui kopijuojant | |
| Kotas | DIN 6535 HA su h6 | |
| Vidinis aušinimas | ne | |
| Pjovimo technika | PPC | |
| Pjovimo briaunos ilgis Lc | 12,5 mm | |
| Efektyvus spindulys R2 | 300 mm | |
| Pjovimo briaunos spindulys R1 | 3 mm | |
| Bendras ilgis L | 90 mm | |
| Koto ⌀ Ds | 16 mm | |
| Pastūma fz apdirbant plieninių ruošinių šoninius paviršius < 60 HRC | 0,05 mm | |
| Pastūma fz frezavimui kopijavimo būdu apdirbant plieną < 60 HRC | 0,06 mm | |
| Spalvinis žymėjimas | raudoni | |
| Produkto rūšis | Sferinė ir rutulinė freza |
Identifikavimas ir klasifikavimas
| Produkto numeris | 207528 16/300 | |
| EAN / GTIN | 4062406131005 | |
| Gamintojo numeris | 207528 16/300 | |
| Gamintojas / atsakingas asmuo | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Germany, www.hoffmann-group.com |
Informacinė pritaikymo lentelė
P
200
H
170
H
150
H
110
Aprašymas
Modelis:
Naši efektyviems laisvų formų plokštumų apdailos darbams. Siekiant aukščiausios kokybės paviršiaus per trumpiausią apdirbimo laiką. Naudojama šiuolaikinėse 5 ašių frezavimo staklėse su CAD / CAM palaikymu.
Priekinių dantų geometrija yra tokia, kad ją naudojant drožlės formuojamos optimaliai ir gali būti lengvai pašalinamos. Šiam tikslui pasiekti pjovimo briaunų skaičius sumažinamas iki efektyvaus priekinių dantų skaičiaus.
Priekinių dantų geometrija yra tokia, kad ją naudojant drožlės formuojamos optimaliai ir gali būti lengvai pašalinamos. Šiam tikslui pasiekti pjovimo briaunų skaičius sumažinamas iki efektyvaus priekinių dantų skaičiaus.
Rekomendacija:
Glotniojo apdirbimo operacijoms rekomenduojame matmenų užlaidę nuo 0,05 iki 0,2 mm.
Pastaba:
Sienelių apdirbimui ir trukdžių kontūrų apėjimui.
RW rodo efektyvumo spindulį ant įrankio.
Pergaladimas negalimas!
RW rodo efektyvumo spindulį ant įrankio.
Pergaladimas negalimas!
