Morsetto oscillante, pneumatico, versione a blocco
Codice art.: 91546
Codice materiale:
Si prega di notare i tempi di consegna prolungati:
Questo articolo si ordina direttamente dal produttore, poiché non fa parte del nostro catalogo e pertanto non è disponibile a magazzino.
InfoDettagli prodotto
Identificazione e classificazione
| Codice articolo | 91546 | |
| EAN / GTIN | 4020772091545 | |
| Codice del produttore | 91546 | |
| Numero-L | L30100 271 | |
| Produttore/persona responsabile | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descrizione
Descrizione:

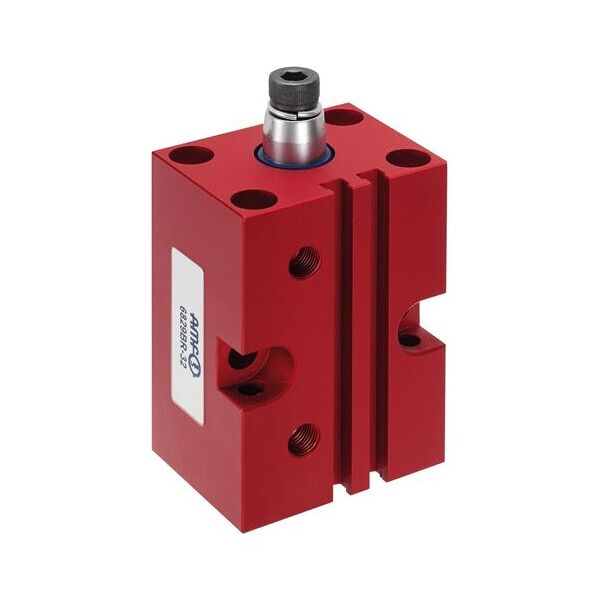

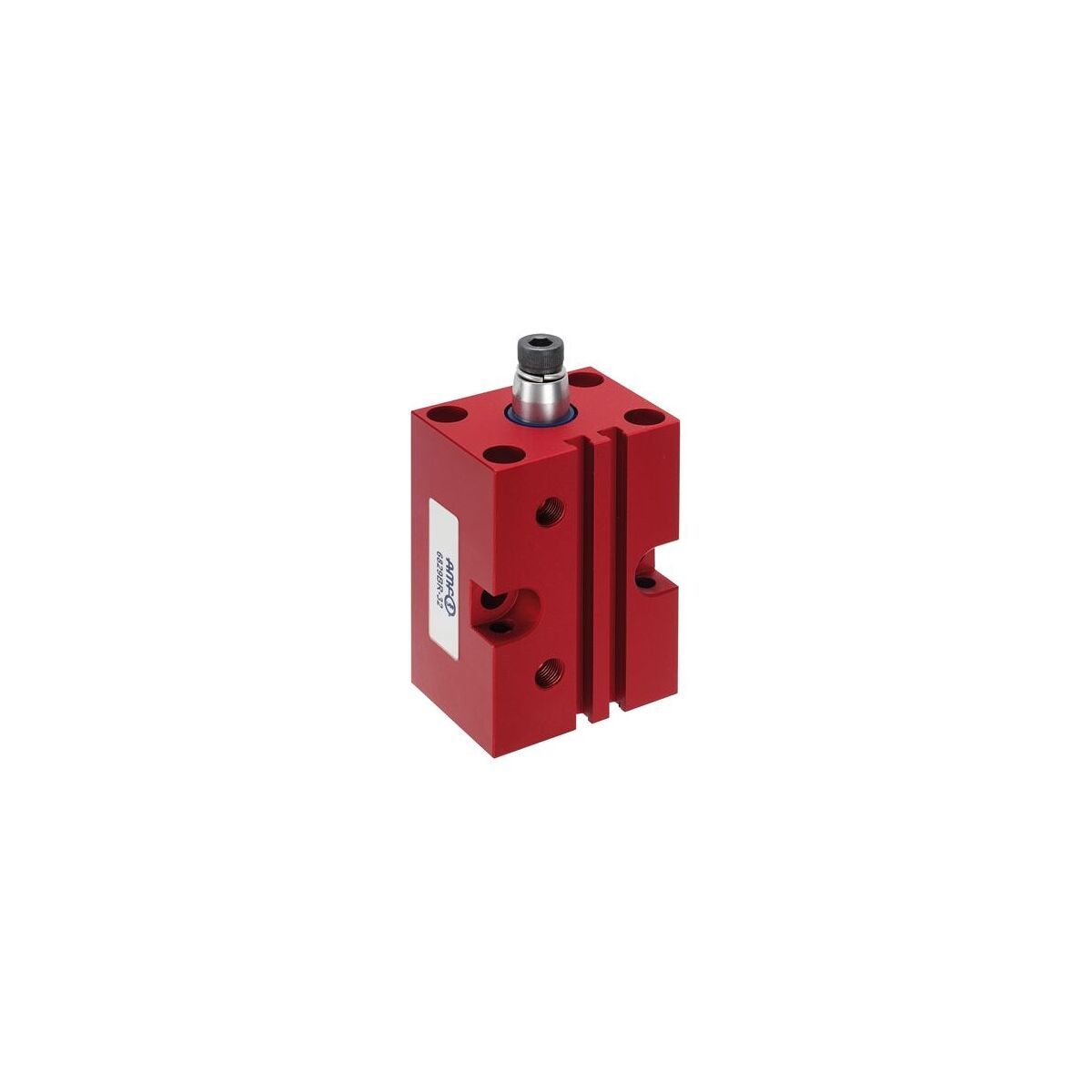

Morsetto oscillante, pneumatico, versione a blocco, a doppia azione.
L’asta dello stantuffo non arrugginisce, lucida. Corpo base in alluminio, anodizzato. Superficie resistente all’usura grazie al rivestimento HART-COAT®. Pistone magnetico per il rilevamento della posizione finale. Include un bullone e un anello elastico per facilitare la regolazione della posizione del braccio tenditore.

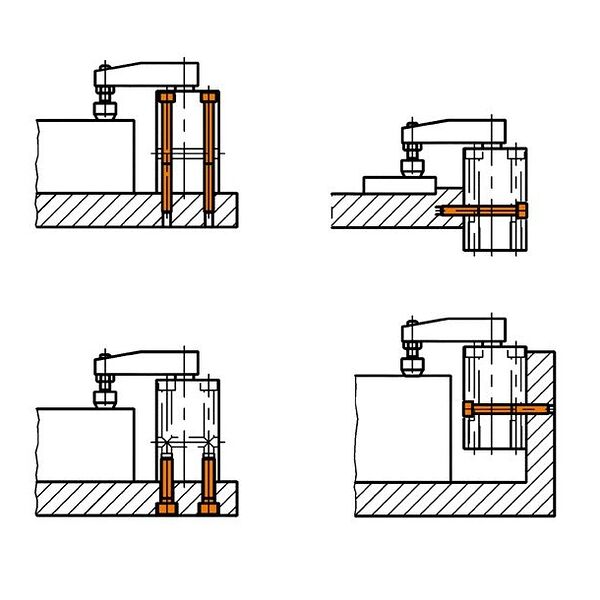

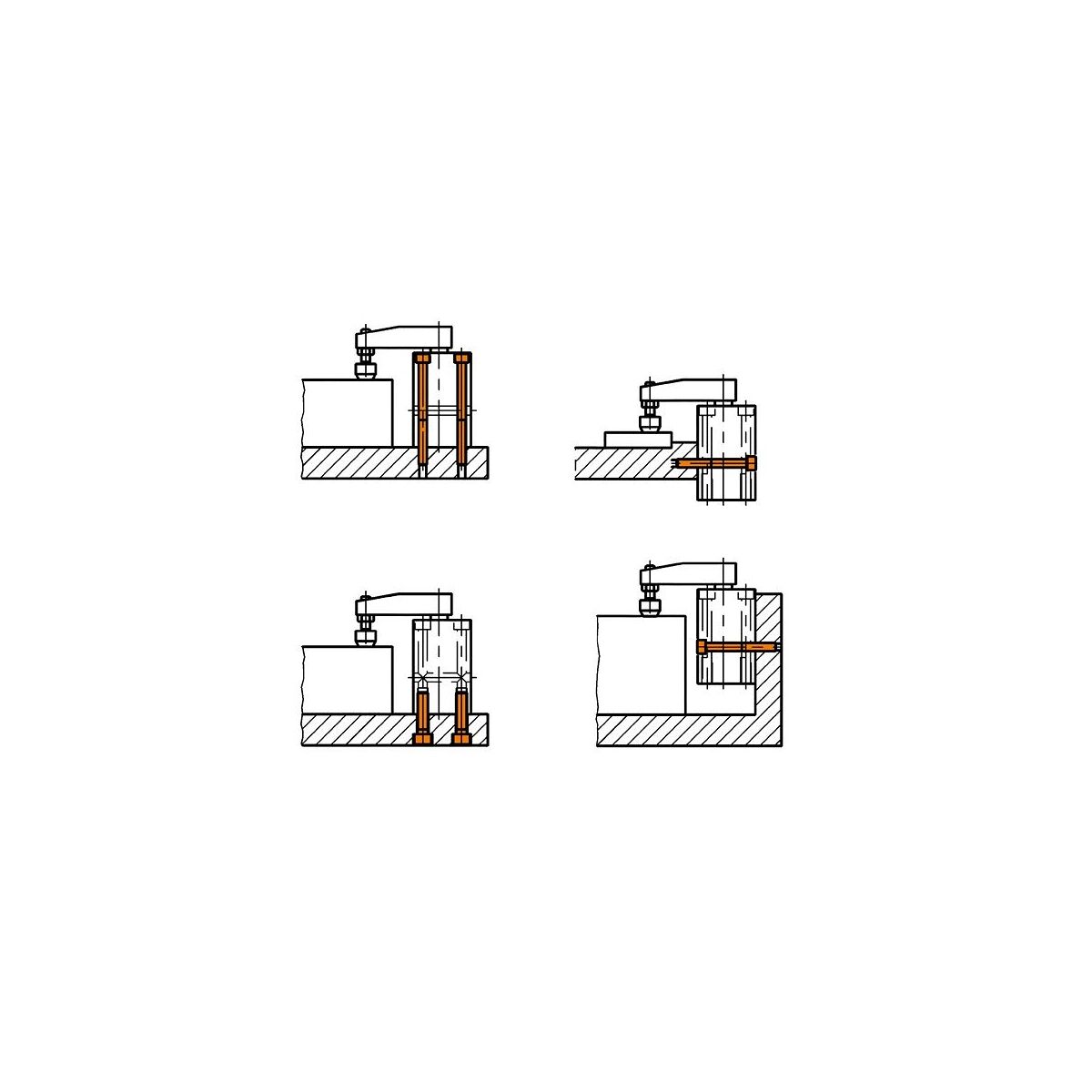

Possibilità di fissaggio:
- Attraverso un foro trasversale sul lato anteriore o posteriore
- Dall’alto con viti a esagono cavo ISO 4762 lunghe (DIN 912)
- Dal basso nei fori filettati
Accessori (non inclusi in dotazione):
- Braccio di serraggio n. 6829SP
- Vite di serraggio n. 6880
L’asta dello stantuffo non arrugginisce, lucida. Corpo base in alluminio, anodizzato. Superficie resistente all’usura grazie al rivestimento HART-COAT®. Pistone magnetico per il rilevamento della posizione finale. Include un bullone e un anello elastico per facilitare la regolazione della posizione del braccio tenditore.
Possibilità di fissaggio:
- Attraverso un foro trasversale sul lato anteriore o posteriore
- Dall’alto con viti a esagono cavo ISO 4762 lunghe (DIN 912)
- Dal basso nei fori filettati
Accessori (non inclusi in dotazione):
- Braccio di serraggio n. 6829SP
- Vite di serraggio n. 6880
Proprietà:
- Dimensione: 40
- a destra
rotazione
: Sì - sinistra
rotazione
: - - F3: 0,45 kN
- Filettatura di connessione
per
Vite di pressione: M 8 - peso: 920 g

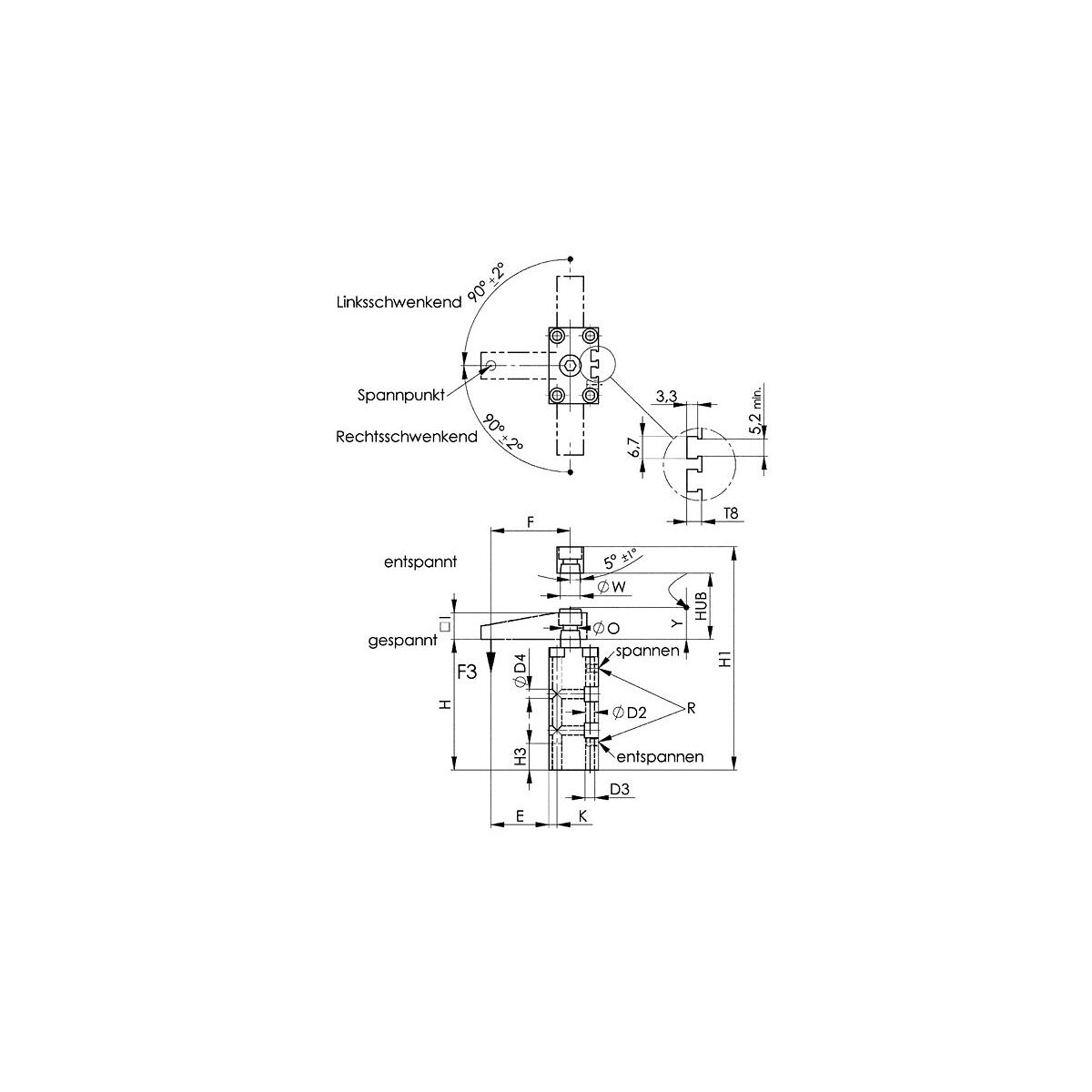

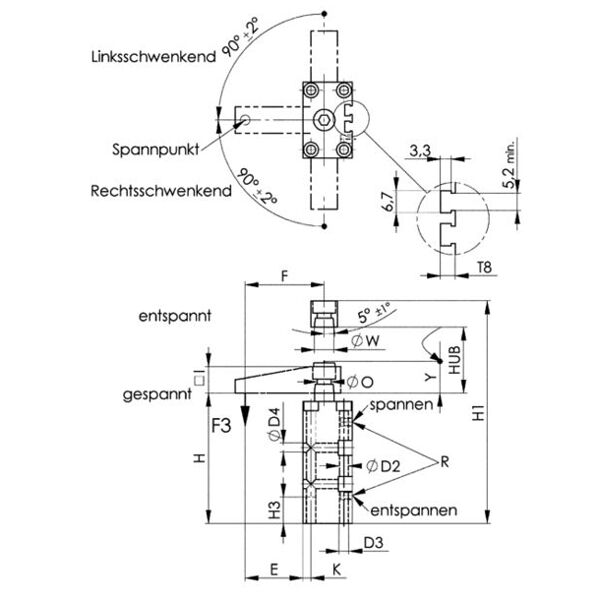

- Dimensione: 40
- C: 37
- ØD2: 8,5
- D3: M10
- ØD4: 8,5
- E: 45,5
- F: 70
- H: 96
- H1: 145
- H2: 90
- H3: 25
- H4: 40
- H5: -
- H7: 20
- H8: 52,0
- Dimensione: 40
- I: 19
- K: 9,0
- M: 52
- M1: 22,0
- N: 70
- O: M 8
- P: 55
- R: G1/8
- T8: 8,0
- ØW: 16
- Ø pistone
: 40 - Corsa di serraggio Y*: 15,5
- Corsa: 30,0
