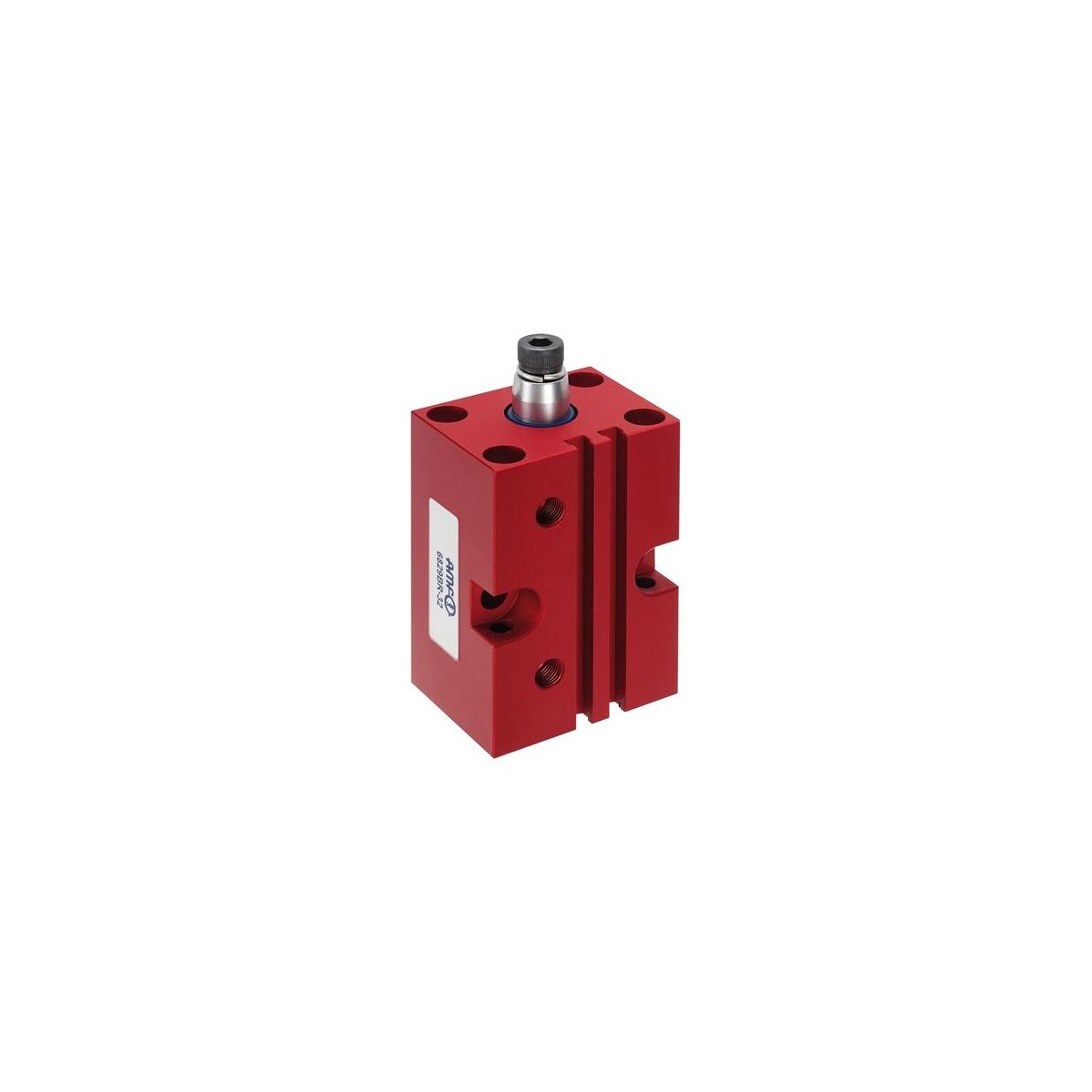

Morsetto oscillante, pneumatico, versione a blocco
Codice art.: 91405
Codice materiale:
Si prega di notare i tempi di consegna prolungati:
Questo articolo si ordina direttamente dal produttore, poiché non fa parte del nostro catalogo e pertanto non è disponibile a magazzino.
InfoDettagli prodotto
Identificazione e classificazione
| Codice articolo | 91405 | |
| EAN / GTIN | 4020772091408 | |
| Codice del produttore | 91405 | |
| Numero-L | L30100 378 | |
| Produttore/persona responsabile | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descrizione
Descrizione:

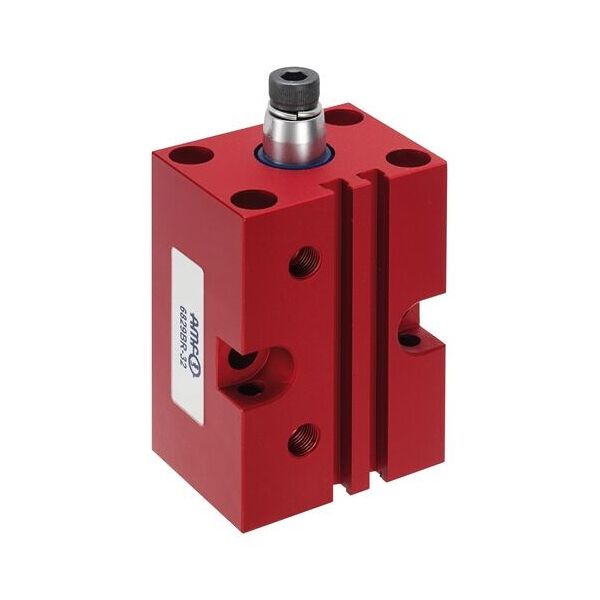

Morsetto oscillante, pneumatico, versione a blocco, a doppia azione.
L’asta dello stantuffo non arrugginisce, lucida. Corpo base in alluminio, anodizzato. Superficie resistente all’usura grazie al rivestimento HART-COAT®. Pistone magnetico per il rilevamento della posizione finale. Include un bullone e un anello elastico per facilitare la regolazione della posizione del braccio tenditore.

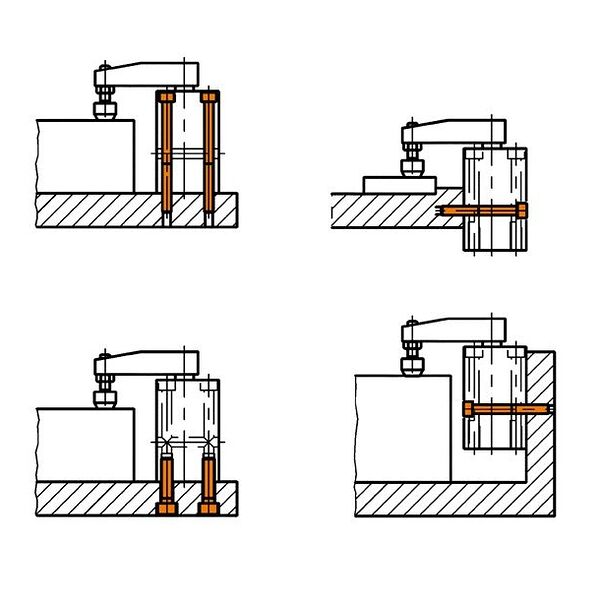

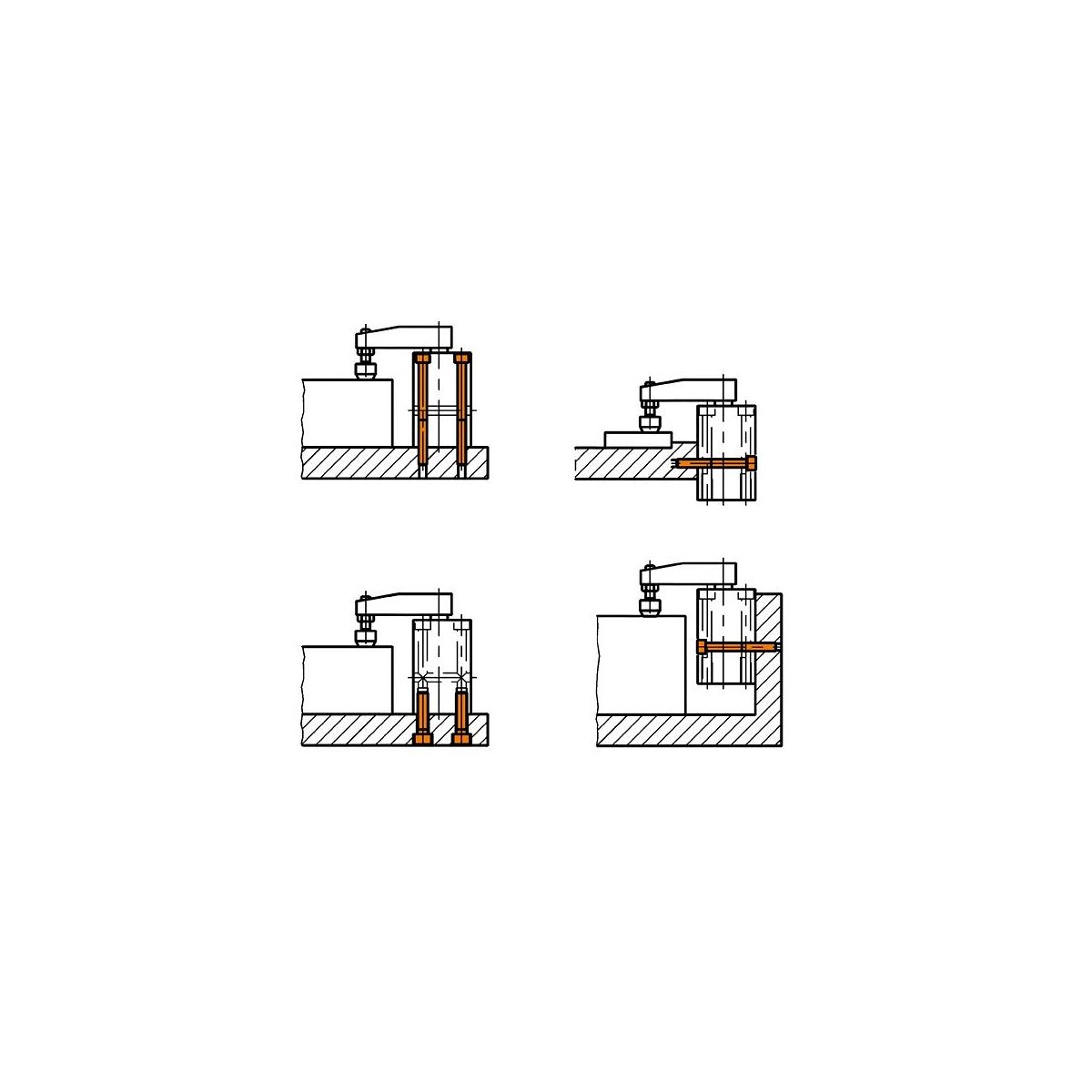

Possibilità di fissaggio:
- Attraverso un foro trasversale sul lato anteriore o posteriore
- Dall’alto con viti a esagono cavo ISO 4762 lunghe (DIN 912)
- Dal basso nei fori filettati
Accessori (non inclusi in dotazione):
- Braccio di serraggio n. 6829SP
- Vite di serraggio n. 6880
L’asta dello stantuffo non arrugginisce, lucida. Corpo base in alluminio, anodizzato. Superficie resistente all’usura grazie al rivestimento HART-COAT®. Pistone magnetico per il rilevamento della posizione finale. Include un bullone e un anello elastico per facilitare la regolazione della posizione del braccio tenditore.
Possibilità di fissaggio:
- Attraverso un foro trasversale sul lato anteriore o posteriore
- Dall’alto con viti a esagono cavo ISO 4762 lunghe (DIN 912)
- Dal basso nei fori filettati
Accessori (non inclusi in dotazione):
- Braccio di serraggio n. 6829SP
- Vite di serraggio n. 6880

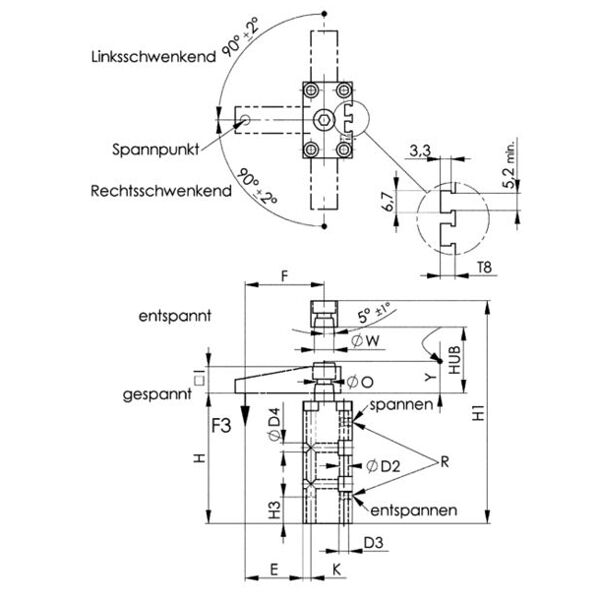

Proprietà:
- Dimensione: 16
- a destra
rotazione
: - - sinistra
rotazione
: Sì - F3: 0,06 kN
- Filettatura di connessione
per
Vite di pressione: M 4 - peso: 300 g

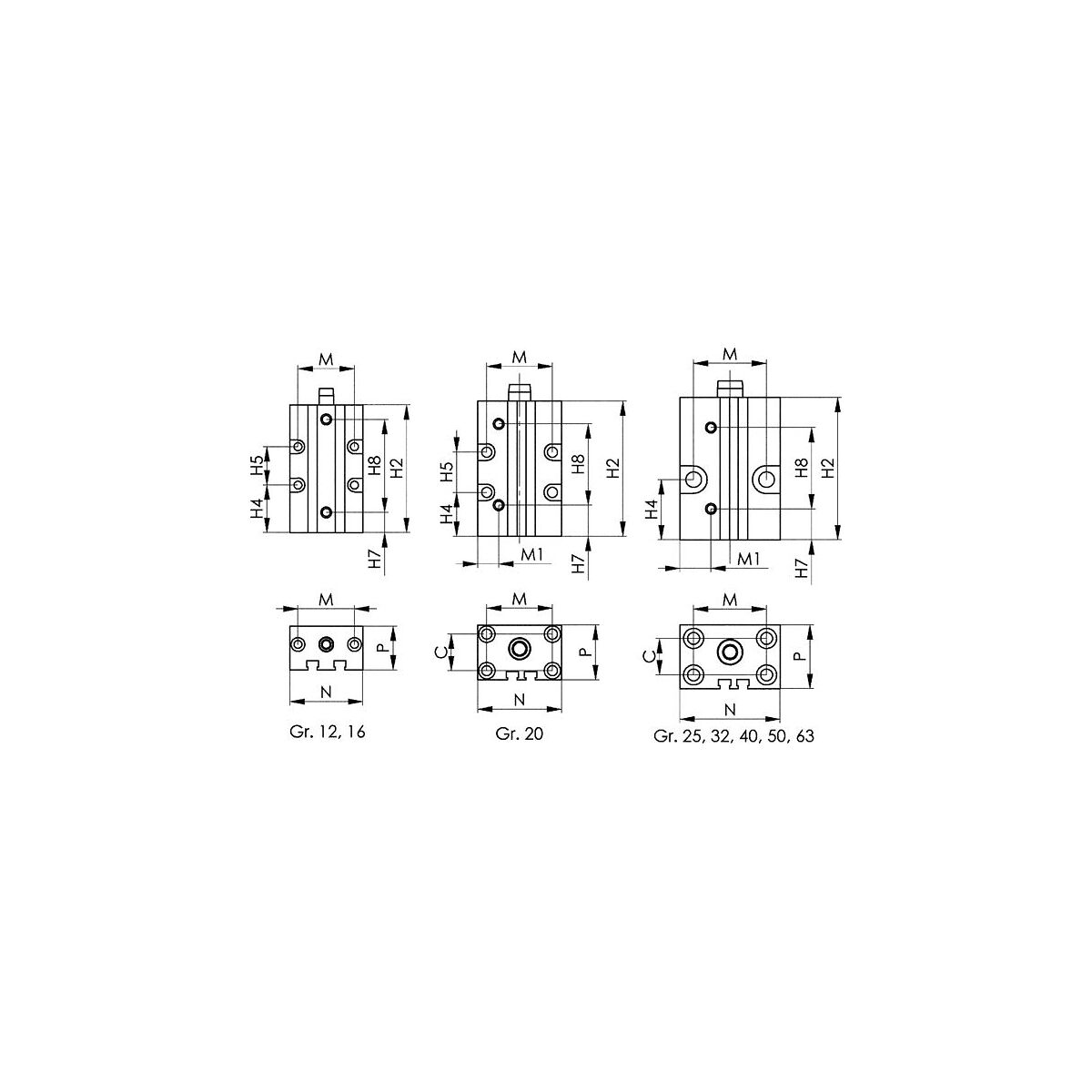

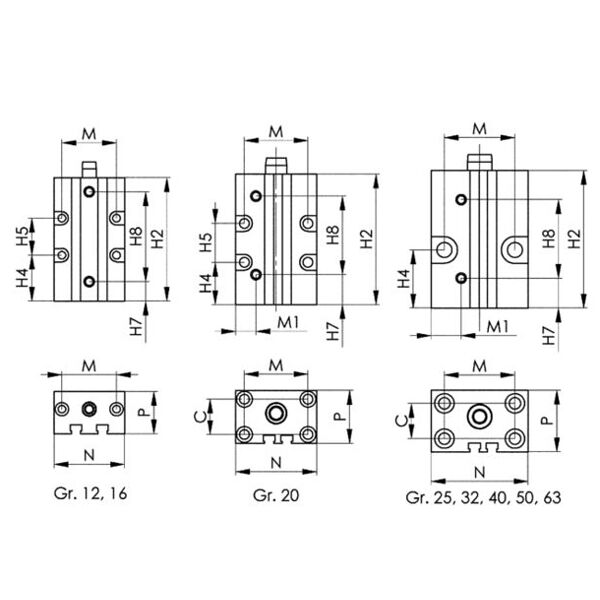

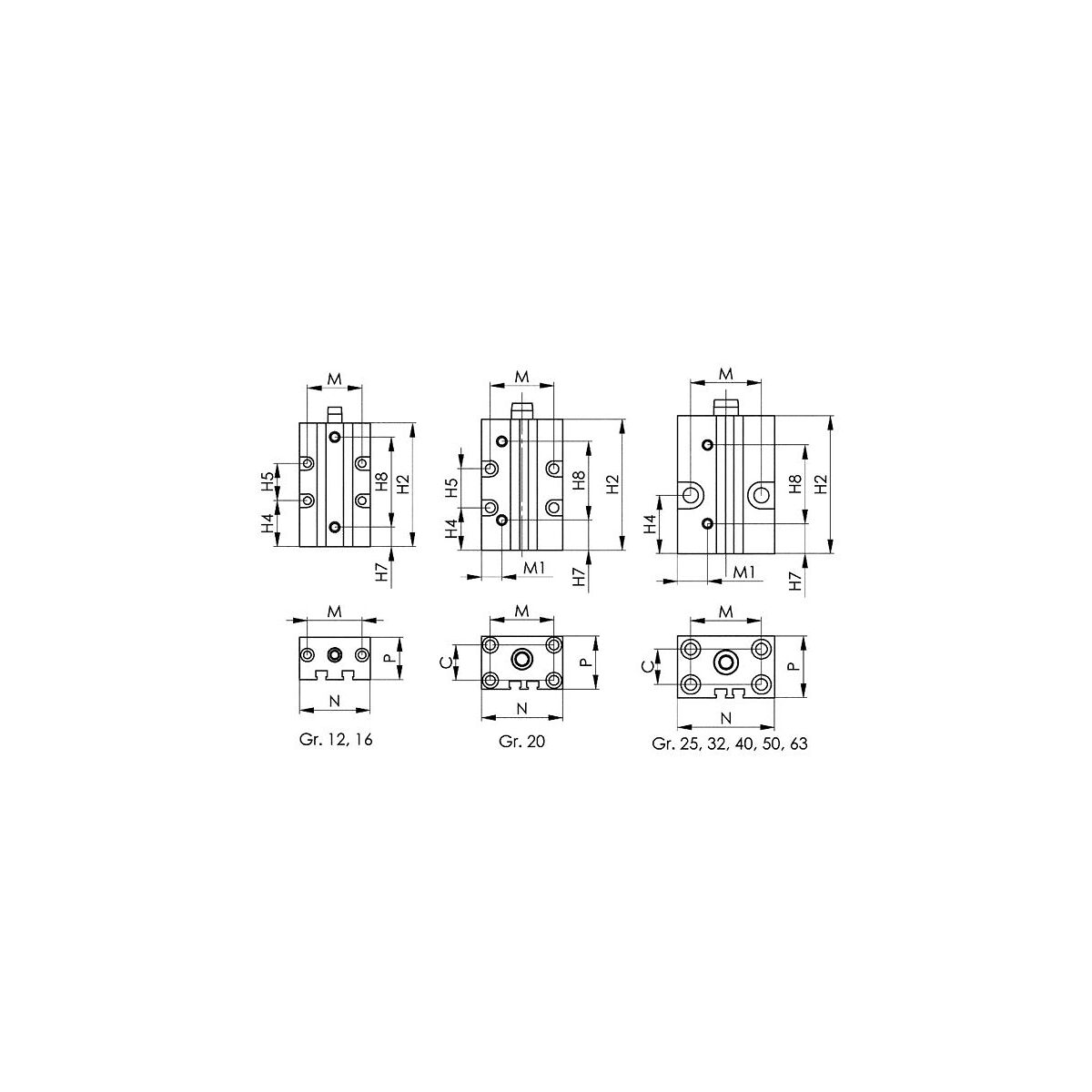

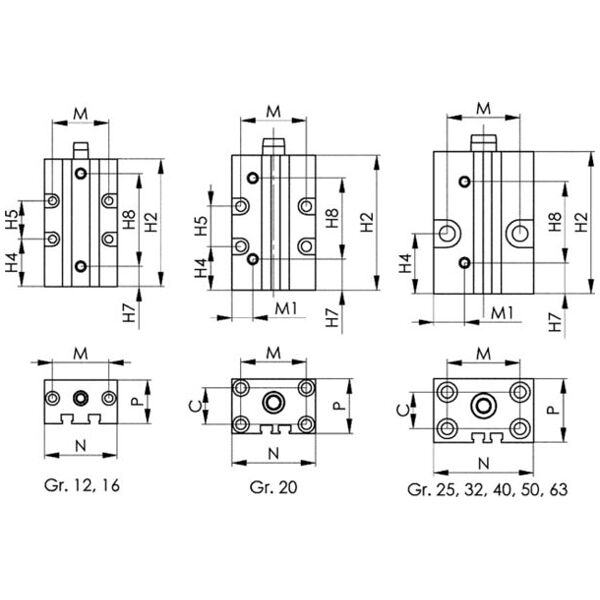

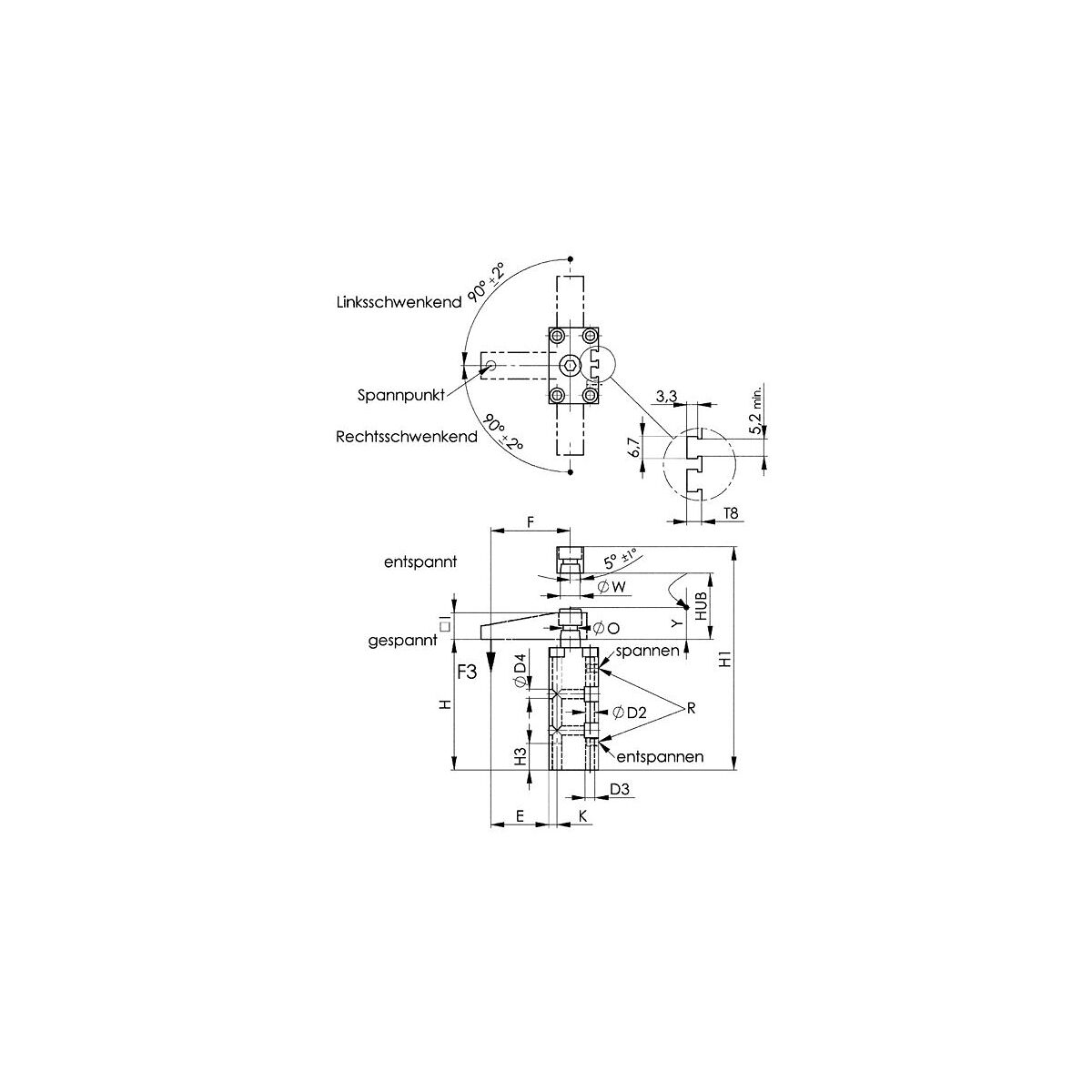

- Dimensione: 16
- C: -
- ØD2: 4,3
- D3: M 5
- ØD4: 4,3
- E: 30,0
- F: 41
- H: 76
- H1: 105
- H2: 70
- H3: 15
- H4: 26
- H5: 21
- H7: 11
- H8: 51,0
- Dimensione: 16
- I: 12
- K: 13,0
- M: 31
- M1: 21,0
- N: 42
- O: M 5
- P: 28
- R: M 5
- T8: 4,5
- ØW: 8
- Ø pistone
: 16 - Corsa di serraggio Y*: 8,5
- Corsa: 17,5
