Cricchetto a innesto reversibile, Modello-Quadro di manovra maschio: 3-3/4HDpollici
Codice art.: 657600 3-3/4HD
Codice materiale:
- Materiale sostituibile: Testa a innesto
- Quadro di manovra femmina: 3/4
Dettagli prodotto
Dati tecnici
| Materiale sostituibile | Testa a innesto | |
| Quadro di manovra femmina | 3/4 pollici | |

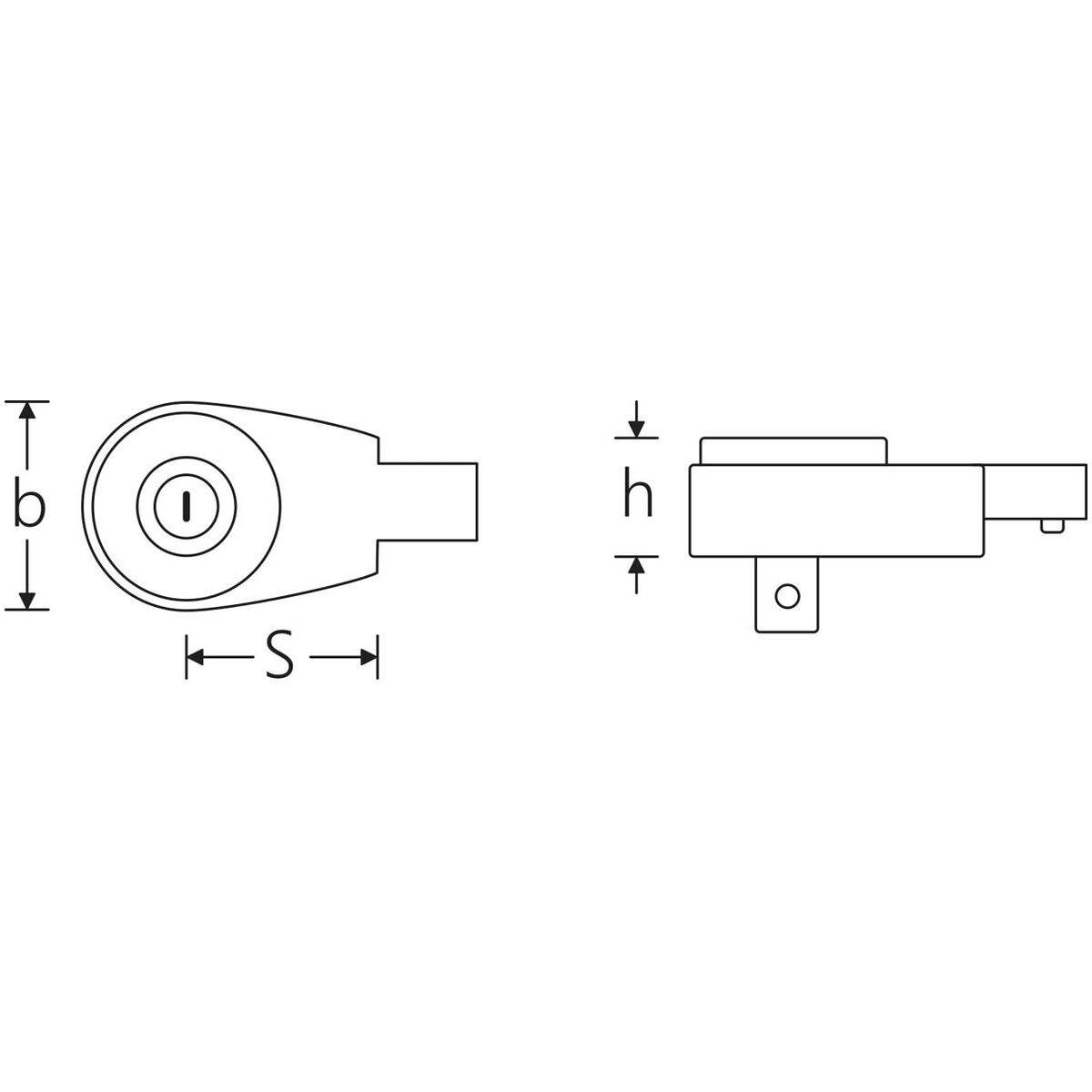

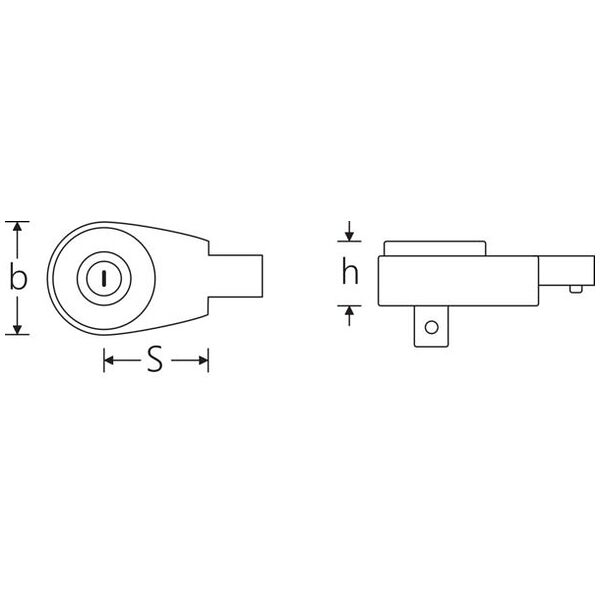

| Larghezza b | 61 mm | |
| Altezza h | 35 mm | |
| Serie | 735/65 | |
| Capacità di carico permanente | 650 Nm | |
| Interasse S | 55 mm | |
| Numero di denti | 60 | |
| Attacco | 22×28 mm | |
| Cricchetti reversibili | si | |
| Cricchetto a sbloccaggio rapido | no | |
| Tipo di prodotto | Cricco |
Identificazione e classificazione
| Codice articolo | 657600 3-3/4HD | |
| EAN / GTIN | 4018754243785 | |
| Codice del produttore | 58251065 | |
| Produttore/persona responsabile | STAHLWILLE Eduard Wille GmbH & Co. KG, Lindenallee 27, 42349 WUPPERTAL, Deutschland, www.stahlwille.de |
Descrizione
Esecuzione:
Forgiate; tutti gli utensili con attacco rettangolare con spina elastica di fissaggio. In questo modo si garantisce la presa sicura e stabile delle teste a innesto per chiavi dinamometriche.
Cricchetto a innesto reversibile.
Cricchetto a innesto reversibile.
Materiale:
Acciaio al cromo, rivestimento NiCr resistente al distacco.
Dati d'impiego:
Legenda per disegno e formula:
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
Per:
Chiavi dinamometriche con attacchi quadri.
Nota:
Rispettare l’interasse delle teste a innesto e allinearlo con quelle dello strumento di regolazione (vedi certificato di collaudo/istruzioni per l’uso della chiave dinamometrica utilizzata). In caso di scostamento, correggere l’interasse!
Altre teste a innesto con attacco quadro 22×28 mm disponibili su richiesta.
Altre teste a innesto con attacco quadro 22×28 mm disponibili su richiesta.
