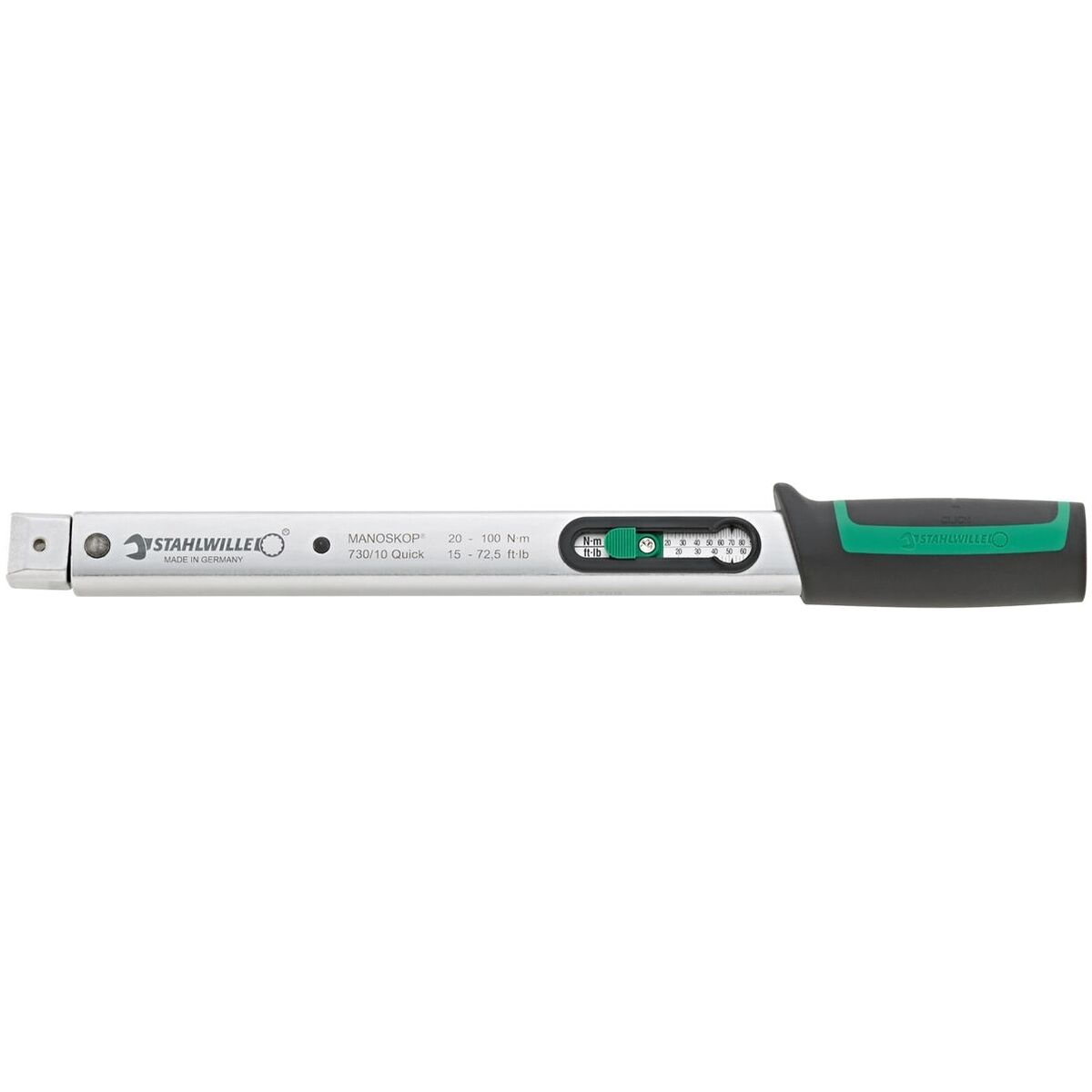

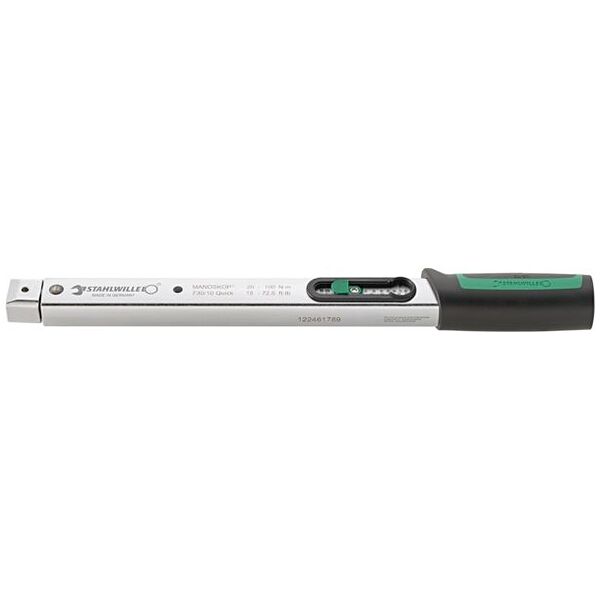

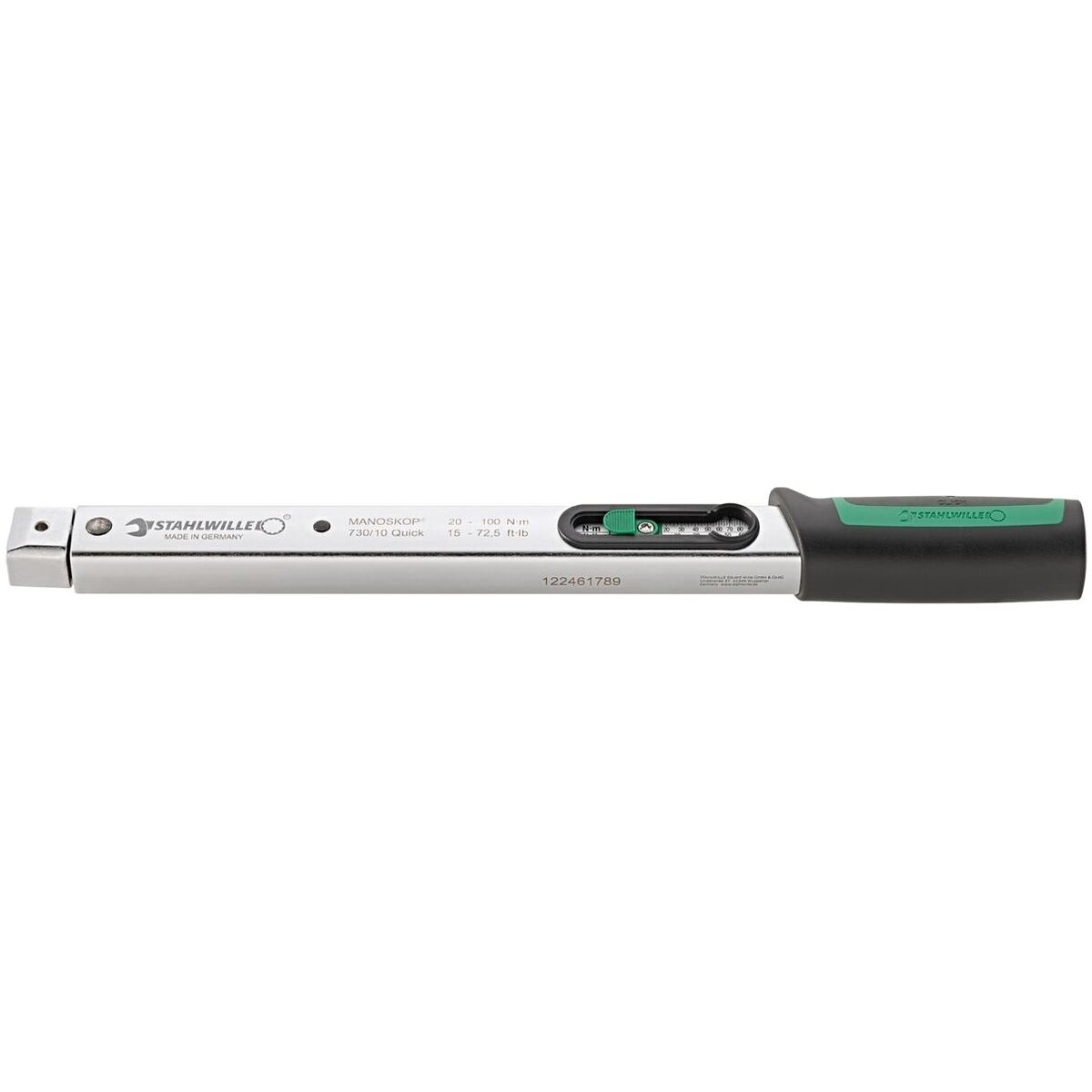

Chiavi dinamometriche senza testa a innesto, Coppia massima: 100Nm
Codice art.: 657215 100
Codice materiale:
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Regolazione rapida
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Tasto d’arresto nell’estremità dell’impugnatura.
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Per la legenda vedere il testo descrittivo.
- Direzione di serraggio: Serraggio orario e antiorario
- Precisione di misura della coppia: ±4
- Materiale sostituibile: Testa a innesto
- Certificato di collaudo: Certificato di collaudo del produttore
Dettagli prodotto
Dati tecnici
| Coppia massima | 100 Nm | |
| Direzione di serraggio | Serraggio orario e antiorario | |
| Precisione di misura della coppia | ±4 % | |
| Materiale sostituibile | Testa a innesto | |
| Certificato di collaudo | Certificato di collaudo del produttore | |
| Serie | MANOSKOP® 730 Quick | |
| Lunghezza complessiva L | 370 mm | |
| Campo di coppia | 20 Nm - 100 Nm | |
| Campo di coppia | 15 lbfft - 72,5 lbfft | |
| Divisione della scala, 1 tacca = | 2,5 Nm | |
| Peso | 940 g | |
| Interasse regolato sulla chiave dinamometrica [l2] | 17,5 mm | |
| Alloggiamento per testa a innesto | 9×12 mm | |
| Display | analogico | |
| Segnalazione dello sblocco | acusticamente; tattile | |
| Principio di rilascio | Corsa di rilascio breve meccanica | |
| Tipo di collegamento | per teste a innesto (attacco rettangolare) | |
| Metrologia | meccanico | |
| Dati protocollabili | no | |
| Impostazione del valore di soglia | con scala graduata | |
| Feedback | “attivazione” | |
| Risoluzione | Nm | |
| Metodo di misura | Coppia | |
| Regolabilità del valore di soglia | regolabile | |
| Norma | DIN EN ISO 6789 | |
| Lunghezza della leva senza testa a innesto [l1] | 343 mm | |
| Lunghezza della leva con interasse tarato in fabbrica [l3] | 360,5 mm | |
| Tipo di prodotto | Chiave dinamometrica |
Identificazione e classificazione
| Codice articolo | 657215 100 | |
| EAN / GTIN | 4018754266203 | |
| Codice del produttore | 50184010 | |
| Produttore/persona responsabile | STAHLWILLE Eduard Wille GmbH & Co. KG, Lindenallee 27, 42349 WUPPERTAL, Deutschland, www.stahlwille.de |
Descrizione
Esecuzione:
Chiave dinamometrica stabile, compatta, ad asta unica, preimpostabile secondo scala e rilascio automatico. Questa precisione rimane invariata per migliaia di serraggi, dato che tutti i particolari soggetti a usura sono in materiale di grande qualità e che l’asta flessibile viene sollecitata solo per brevi momenti. Corpo e impugnatura: tubo a sezione quadra stabile. Scale regolabili. Per serraggio antiorario grazie alle apposite teste intercambiabili per chiavi dinamometriche.
Senza testa a innesto per chiavi dinamometriche (modello base); teste a innesto adatte n. art. 657582 − 657950.
Senza testa a innesto per chiavi dinamometriche (modello base); teste a innesto adatte n. art. 657582 − 657950.
Unità di misura: Nm, lbfft.
Funzione:
Raggiunto il valore impostato, la chiave si disarma “emettendo un segnale” sonoro e tattile ed è poi immediatamente pronta all’uso.
Impostazione rapida della coppia a mezzo cursore. Il valore impostato viene fissato con il tasto d’arresto sull’impugnatura.
Impostazione rapida della coppia a mezzo cursore. Il valore impostato viene fissato con il tasto d’arresto sull’impugnatura.
Uso:
Data la possibilità di modifica rapida della coppia, è l’ideale per riparazioni e lavori in piccole serie.
Norma:
Collaudata a norma DIN EN ISO 6789.
Dati d'impiego:
Legenda per disegno e formula:
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
Nota:
La precisione di misurazione garantita della coppia è possibile a partire dal campo di coppia tarato secondo DIN EN ISO 6789.
