Chiave dinamometrica / torsiometrica elettronica, Coppia max.: 60Nm
Codice art.: 655270 60
Codice materiale:
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Per la legenda vedere il testo descrittivo.
- Direzione di serraggio: Serraggio orario e antiorario
- Precisione di misura della coppia: ±1
- Precisione di misurazione angolo di rotazione: ±1
- Materiale sostituibile: Testa a innesto
- Interfaccia: Porta USB
Dettagli prodotto
Dati tecnici
| Coppia massima | 60 Nm | |
| Direzione di serraggio | Serraggio orario e antiorario | |
| Precisione di misura della coppia | ±1 % | |
| Precisione di misurazione angolo di rotazione | ±1 % | |
| Materiale sostituibile | Testa a innesto | |
| Interfaccia | Porta USB | |
| Certificato di collaudo | Certificato di collaudo del produttore | |
| Serie | SENSOTORK® 713R | |
| Lunghezza complessiva L | 378 mm | |
| Campo di coppia | 3 Nm - 60 Nm | |
| Campo di coppia | 2,5 lbfft - 44 lbfft | |
| Campo di coppia | 27 lbfin - 540 lbfin | |
| Risoluzione | 0,01 Nm | |
| Peso | 856 g | |
| Interasse regolato sulla chiave dinamometrica [l2] | 17,5 mm | |
| Quadro di manovra femmina | 3/8 pollici | |
| Alloggiamento per testa a innesto | 9×12 mm | |
| Display | digitale | |
| Segnalazione dello sblocco | ottico; acusticamente; tattile | |
| Principio di rilascio | Motore vibrante | |
| Alimentazione | Funzionamento a batteria | |
| Numero di batterie contenute | 2 | |
| Tipo di batteria | Mignon AA | |
| n. art. batterie / accumulatori in dotazione | 081561 LR6 | |
| Tipo di collegamento | per teste a innesto (attacco rettangolare) | |
| Imballaggio | Robusta cassetta in lamiera di acciaio | |
| Metrologia | elettronica | |
| Dati protocollabili | sì | |
| Impostazione del valore di soglia | digitale, regolabile | |
| Feedback | “di visualizzazione” | |
| Risoluzione | Nm; lbfin; lbfft | |
| Metodo di misura | Coppia; Angolo di rotazione | |
| Regolabilità del valore di soglia | regolabile | |
| Norma | DIN EN ISO 6789 | |
| Lunghezza della leva senza testa a innesto [l1] | 299 mm | |
| Lunghezza della leva con interasse tarato in fabbrica [l3] | 316,5 mm | |
| Tipo di prodotto | Chiave dinamometrica |
Identificazione e classificazione
| Codice articolo | 655270 60 | |
| EAN / GTIN | 4018754156504 | |
| Codice del produttore | 96501606 | |
| Produttore/persona responsabile | STAHLWILLE Eduard Wille GmbH & Co. KG, Lindenallee 27, 42349 WUPPERTAL, Deutschland, www.stahlwille.de |
Descrizione
Esecuzione:
- Corpo robusto e compatto.
- Utilizzo facile e flessibile grazie alla guida a menu sull’ampio display.
- Serraggi ricorrenti possono essere raggruppati in uno schema guidato.
- Campo di misura particolarmente grande (5% − 100% del valore nominale).
- Punto tempo di preallarme dei segnali ottici, sensitivi e sonori regolabile.
- Resistenti agli oli, ai grassi, ai combustibili, ai liquidi per freni e all’olio Skydrol.
- Programmabile mediante PC.
- Facile manutenzione grazie alla semplice regolazione.
- Taratura automatica integrata in base al numero di carichi e all’intervallo di tempo.
- Protezione contro modifiche involontarie e accesso mediante password.
- Con 2 batterie (1,5 V mignon / AA / LR6).
- La coppia e l’angolo di rotazione sono visibili contemporaneamente.
- Facile misurazione dell’angolo di rotazione senza asta di riferimento.
- Facile indicazione dell’interasse: per le teste a innesto in cui viene cambiato l’interasse è sufficiente immettere il nuovo valore. Non è più necessario il dispendioso calcolo con le formule.
- QuickRelease: innesto sicuro e cambio rapido per teste a innesto.
- Misurazione dell’angolo di rotazione senza asta di riferimento.
- Utilizzo facile: i tasti freccia consentono di selezionare tutte le funzioni. Uso chiaro e semplice.
- Taratura automatica: integrata in base al numero di carichi e all’intervallo di tempo.
- Segnali di allarme: a scelta, i segnali di allarme possono essere sonori (buzzer), tattili (vibrazione nell’impugnatura), ottici (LED e display) o combinabili. Il punto di preallarme può essere predeterminato.
- Applicazione di forza a piacere: la misurazione è sempre precisa, indipendentemente dal punto in cui si tiene la chiave dinamometrica.

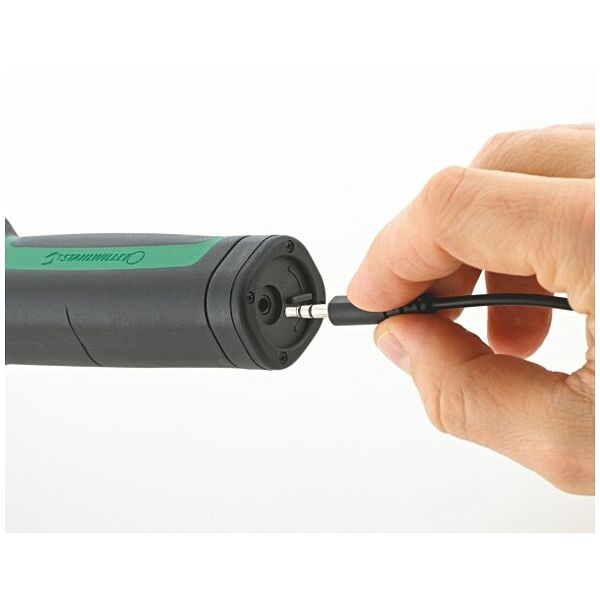

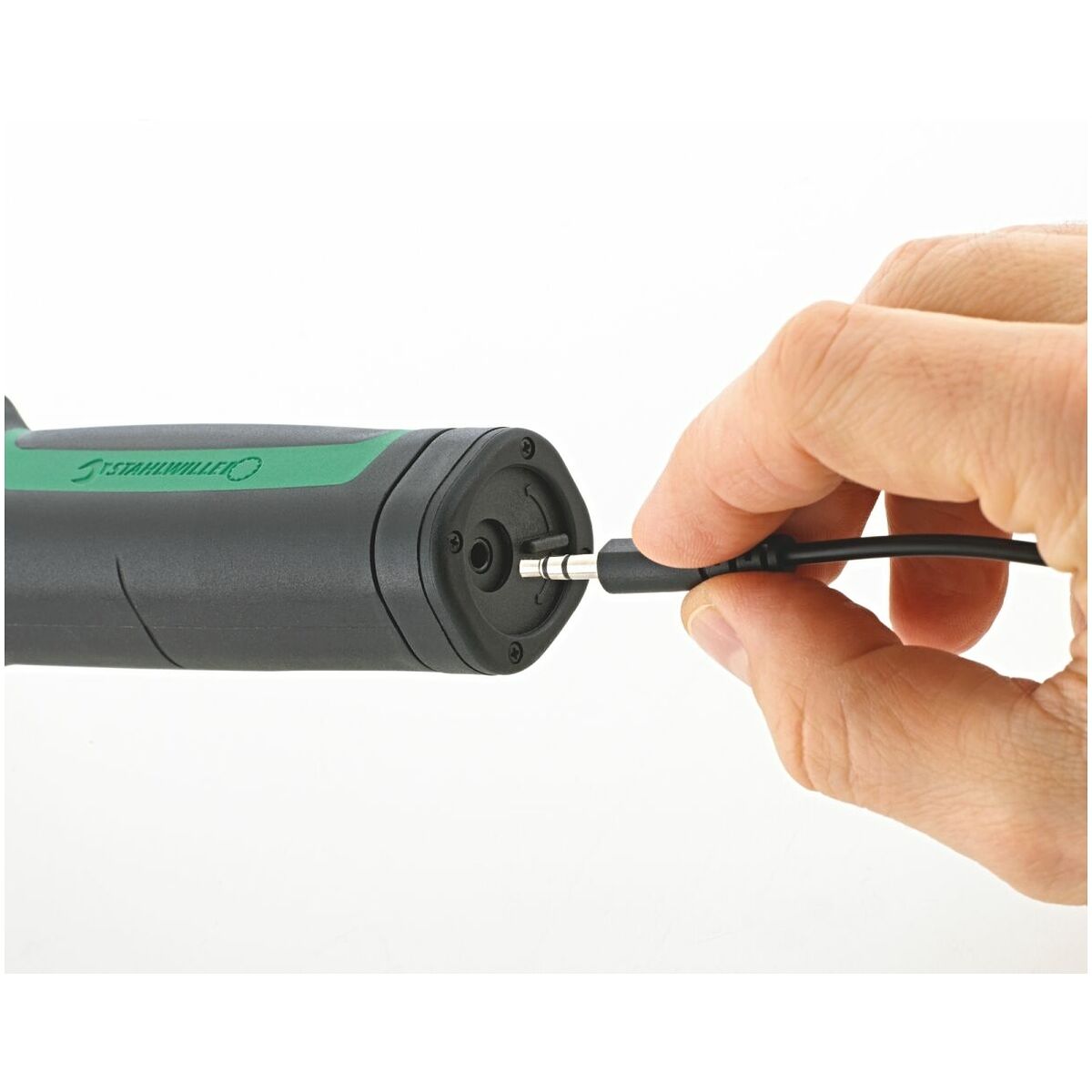

- Uscita dati: l’interfaccia USB consente la lettura e la valutazione dei dati memorizzati nel PC.
- Retroilluminazione del display per una migliore leggibilità e valutazione dell’avvitatura (principio del semaforo).
La chiave dinamometrica/torsiometrica offre un funzionamento semplice e flessibile grazie alla guida a menu su un ampio display. Serraggi ricorrenti possono essere raggruppati in uno schema guidato. Il punto di preallarme dei segnali visivi, tattili e acustici è regolabile. Resistente a oli, grassi, combustibili, ai liquidi per freni e olio Skydrol. La chiave è di facile manutenzione grazie alla sua semplice regolazione, è programmabile tramite PC e offre un ampio campo di misura. L’inserimento della password garantisce la protezione contro le regolazioni involontarie e gli accessi non autorizzati. La coppia e l’angolo di rotazione sono visibili contemporaneamente. Facile misurazione dell’angolo di rotazione senza asta di riferimento.
Unità di misura: Nm, lbfft, lbfin.
Norma:
Collaudata a norma DIN EN ISO 6789.
Dati d'impiego:
Legenda per disegno e formula:
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
Fornitura:
Inclusa robusta valigetta di plastica (Dim. 400 con stabile cassetta in lamiera di acciaio) e 2 batterie (1,5 V mignon / AA / LR6).
Accessori speciali:
Adattatore USB, cavo mini plug e software SENSOMASTER 4.
Nota:
La precisione di misurazione garantita della coppia è possibile a partire dal campo di coppia tarato secondo DIN EN ISO 6789.
