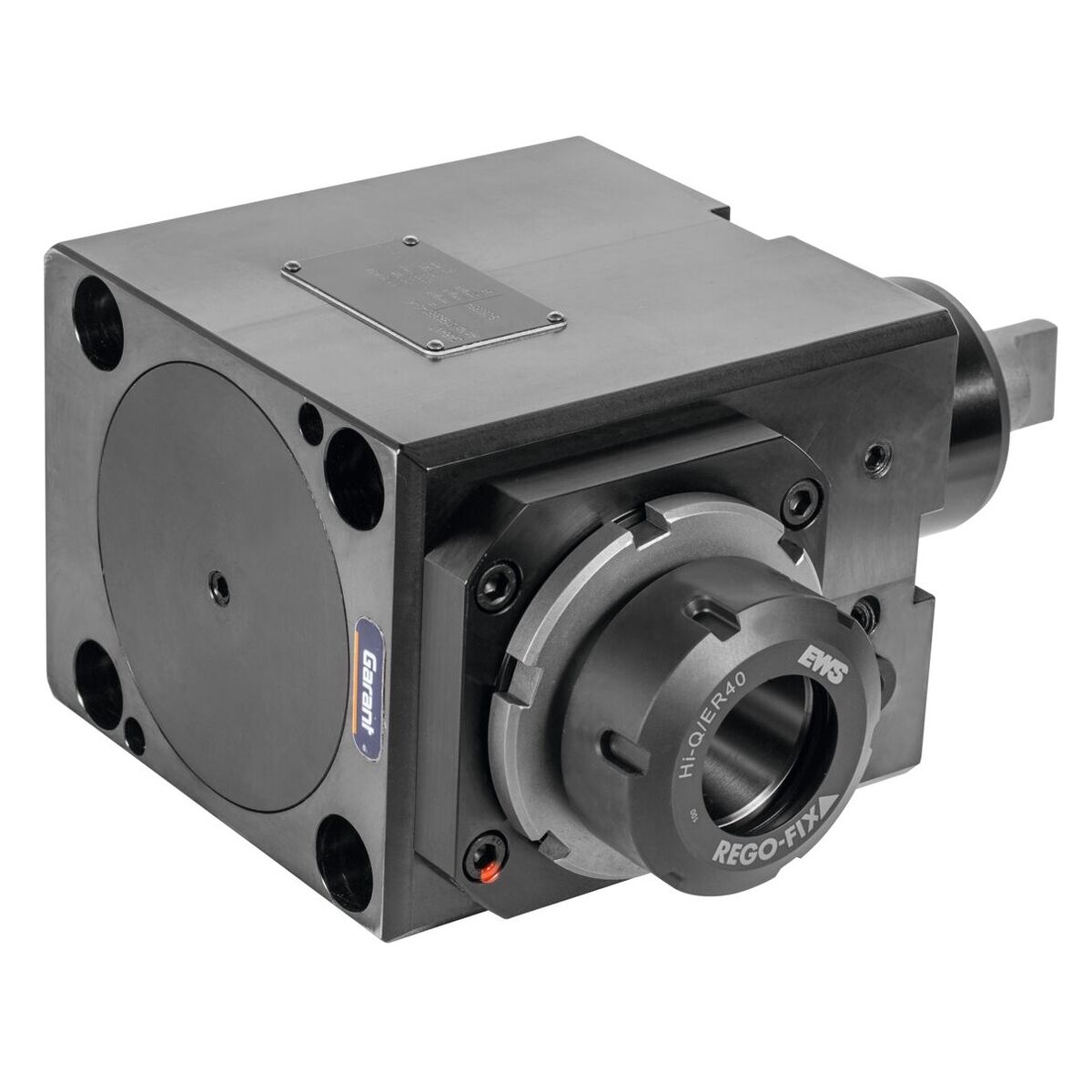

Utensile motorizzato - radiale, BMT65, Modello: 65-32
Codice art.: 319938 65-32
Codice materiale:
Dettagli prodotto
Dati tecnici

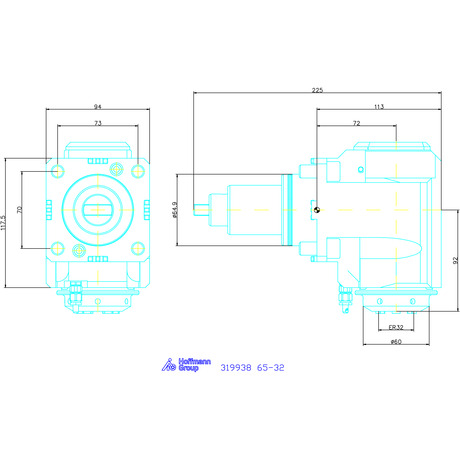

| Adattatore | BMT65 | |
| Serraggio dell'utensile | ER32 | |
| L1 | 70 mm | |
| L2 | 73 mm | |
| x | 72 mm | |
| x1 | 113 mm | |
| b | 154,6 mm | |
| h | 94 mm | |
| Raffreddamento | esterno | |
| Tipo di prodotto | Utensile motorizzato |
Identificazione e classificazione
| Codice articolo | 319938 65-32 | |
| EAN / GTIN | 4069515003094 | |
| Codice del produttore | 319938 65-32 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Descrizione
Esecuzione:
Per l’utilizzo su tutti i torni CN DMG Gildemeister CTX con revolver Sauter e giunto di trasmissione DIN 5480 o su tutte le macchine con revolver BMT con giunto di trasmissione DIN 1809. Serraggio degli utensili entro il valore limite d’esposizione tramite pinza di serraggio ER con dadi esterni/interni o sistema di cambio rapido VARIA VX su licenza EWS. Raffreddamento esterno tramite innovativo sistema di gestione del lubrorefrigerante, raffreddamento interno dell’utensile centralmente attraverso il mandrino.
Esecuzione IK – Con set di tenuta in ceramica, pressione fino a 70 bar, capacità di funzionamento a secco. Da utilizzare sui revolver esagonali BMT. Rapporto 1:1. Esecuzione con passaggio interno per il lubrorefrigerante fino a max. 70 bar.
Esecuzione IK – Con set di tenuta in ceramica, pressione fino a 70 bar, capacità di funzionamento a secco. Da utilizzare sui revolver esagonali BMT. Rapporto 1:1. Esecuzione con passaggio interno per il lubrorefrigerante fino a max. 70 bar.
Vantaggi:
- Struttura ottimizzata al peso e alla geometria.
- Sicurezza dei processi grazie a componenti di alta qualità e lunga durata.
- Trasmissione di coppie elevate.
- 100% di controllo – ciascun AGW è sottoposto a un programma di immissione.
- Passaggio interno LR: guarnizione brevettata di nuova concezione.
Uso:
Per VARIA VX. Permette il cambio rapido degli utensili senza cambiare il motorizzato. Verificare lo spazio disponibile nel revolver (posizioni).
Per:
DMG Gildemeister CTX. Alcuni prodotti Emco, Hardinge, Monforts, Scherer ecc. con DIN 5480 o revolver BMT con DIN 1809.
- ACCUWAY: UT-300
- DMC: DL 35; DL 40
- DN SOLUTIONS (früher DOOSAN): PUMA DNT 2100; PUMA DNT 2600; Puma 300 MS; PUMA V400 M; PUMA VT450 M
- ECOCA: MT-3; MT-4
- FOCUS CNC: FBL-300
- GANESH: ASL-15; ASL-78/105
- HAAS: ST-35; ST-28; DS-30; ST-20; ST-25; ST-30
- HARDINGE: ELITE 65 M Ultra
- HEADMAN: T65
- HURCO: TMX10; TMX8
- HWACHEON: CUTEX 240; HI-TECH 230S; HI-TECH 350; HI-TECH 450; HI-TECH 200; VT 450; HI-TECH 230
- HYUNDAI WIA: L2100; L300; LV450; SKT250; SKT300
- JOHNFORD: SL-60; SL-65
- LEADWELL: LTC-25
- LMW: LR30
- ROMI: GL 350
- SMART: NL 2500; NL 3000
- SMEC: SL 2500; PL 2000; PL 2500; SLV 500; PL 20; PL 25; PL 35; SL 3500; SL 3000
- SPINNER: TC800
- TONGTAI: TCS-1500; TCS-2000; TCS-2500; TNL-120
- WELE: HL-200
Fornitura:
AGW per pinza di serraggio: incl. ghiera di serraggio e chiave a settore. AGW VARIA VX: incl. chiave di serraggio.
Accessori speciali:
Inserti adatti Varia VX n. art. 319802 – 319888, adattatore a cambio rapido ER n. art. 319761 – 319781, pinze ER n. art. 308941 – 309878, chiave di serraggio ER n. art. 309680 – 309745. Chiave dinamometrica n. art. 211750 Dim. 5,7.
Nota:
- Ulteriori modelli di azionamento (ad es. DIN 5482), traduzioni, misure, BMT ecc. su richiesta: www.hoffmann.ews-tools.com
- Utensili per RI (raffreddamento interno) con capacità di funzionamento a secco, filtraggio lubrorefrigerante < 50 µm.
- Raccomandazione: azionare VARIA VX con un utensile dinamometrico (max. 6 Nm).
- Per fresature difficili si consiglia di richiedere una variante con cuscinetti a rullo sferici.
Si prega di verificare autonomamente la compatibilità del supporto con la propria macchina prima dell’acquisto. Non è possibile garantire un adattamento perfetto.
