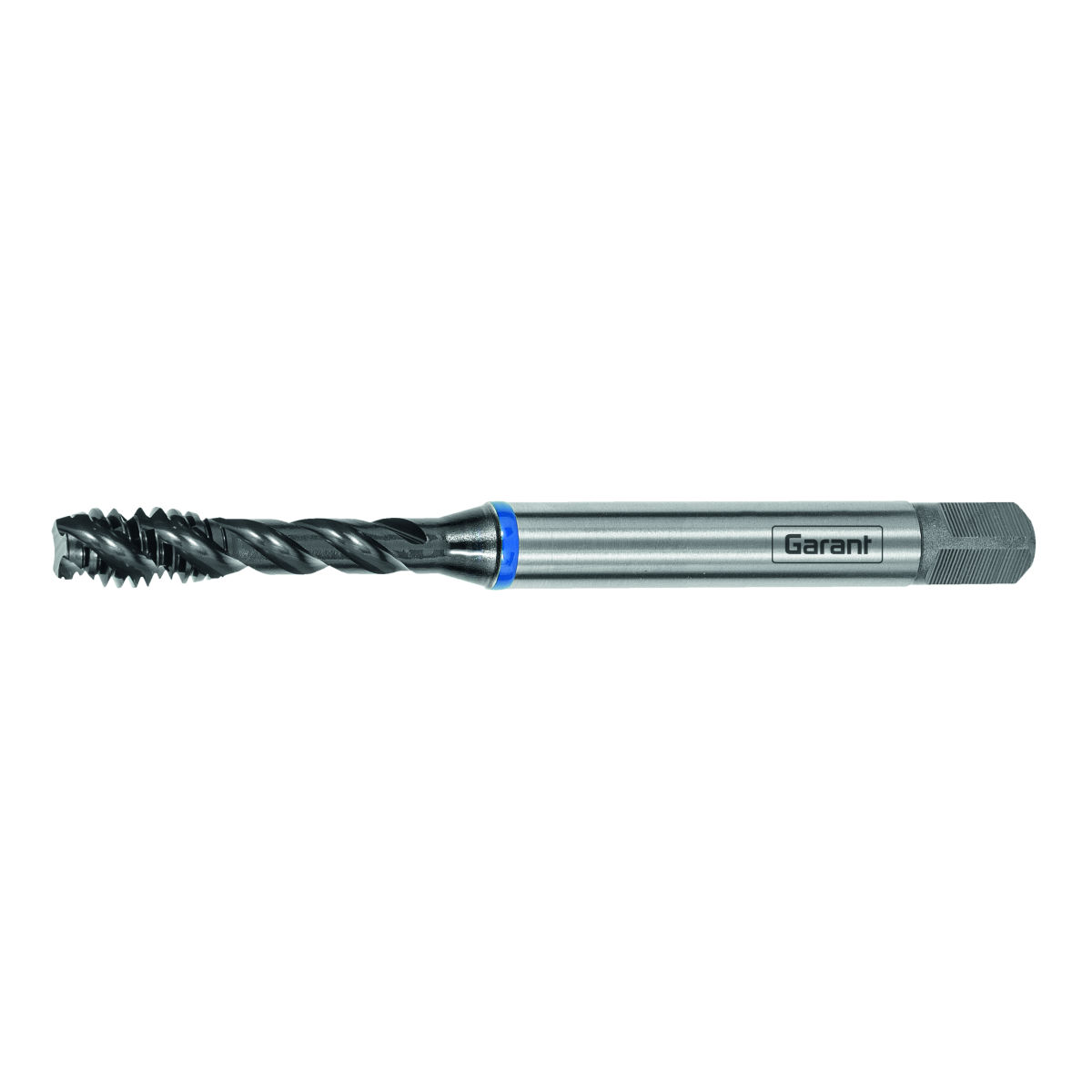

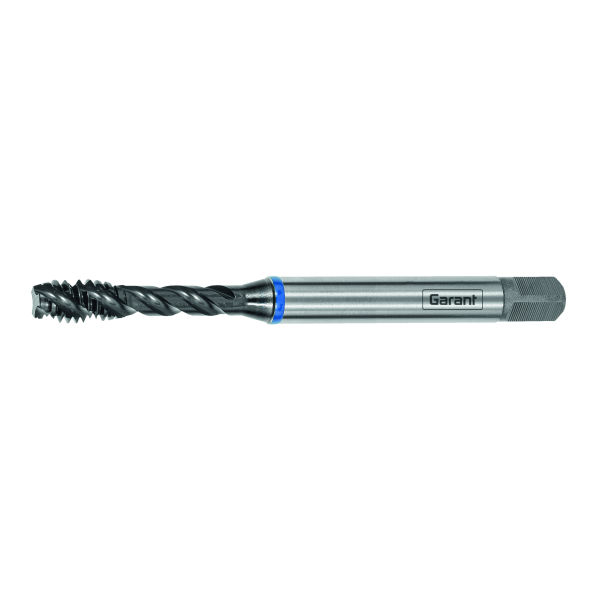

Maschio a macchina GARANT Master Tap INOX HSS-E-PM, TiAlN, UNC: 1/4-20
Codice art.: 137857 1/4-20
Codice materiale:
- Tipo di filettatura: UNC
- Angolo di filetto: 60
- Materiale da taglio: HSS E PM
- Norma: DIN 371
- Classe di tolleranza: 2BX
Dettagli prodotto
Dati tecnici
| Serie | Master Tap | |
| Misura del filetto | 1/4-20 UNC | |
| Rivestimento | TiAlN | |
| Tipo di filettatura | UNC | |
| Angolo di filetto | 60 grado | |
| Materiale da taglio | HSS E PM | |
| Norma | DIN 371 | |
| Classe di tolleranza | 2BX | |
| Forma dell’imbocco | C | |
| Angolo dell’elica | 45 grado | |
| Codolo | Codolo cilindrico con h9 | |
| Passaggio interno per LR | no | |
| Utilizzo per tipo di foro | fino a 2,5×D in caso di foro cieco | |
| Direzione di taglio | destro | |
| Passo della filettatura | 1,27 mm | |
| Filetti per pollice | 20 | |
| ⌀ Filettatura | 6,35 mm | |
| Lunghezza complessiva L | 80 mm | |
| ⌀ Codolo Ds | 7 mm | |
| Quadro del codolo □ | 5,5 mm | |
| ⌀ Preforo | 5,1 mm | |
| Tipo di utensile di filettatura | Maschi a macchina per i lavori dinamici | |
| Numero di scanalature per i trucioli | 3 | |
| Colore collarino | blu | |
| Numero taglienti Z | 3 | |
| Profondità filettatura | 15,9 mm | |
| Tipo di prodotto | Maschi a filettare |
Identificazione e classificazione
| Codice articolo | 137857 1/4-20 | |
| EAN / GTIN | 4062406210069 | |
| Codice del produttore | 137857 1/4-20 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tabella dati
N
28
P
23
P
23
P
12
M
11
M
9
Descrizione
Esecuzione:
Potente maschio a filettare specificamente progettato per l’utilizzo sicuro su acciai inossidabili e resistenti agli acidi nonché su materiali Duplex. La spiralizzazione a 45° delle scanalature per trucioli ne favorisce la formazione, soprattutto negli acciai austenitici duttili al CrNi.
- Materiale da taglio in HSS-E-PM per la massima resistenza all’usura.
- Rivestimento multistrato in TiAlN di ultimissima generazione.
- Geometria parametrizzata delle scanalature per l’evacuazione dei trucioli al fine di garantire una formazione del truciolo e una resistenza alla torsione ottimali.
Uso:
Per filettatura americana a passo grosso UNC ASME − B1.1.
