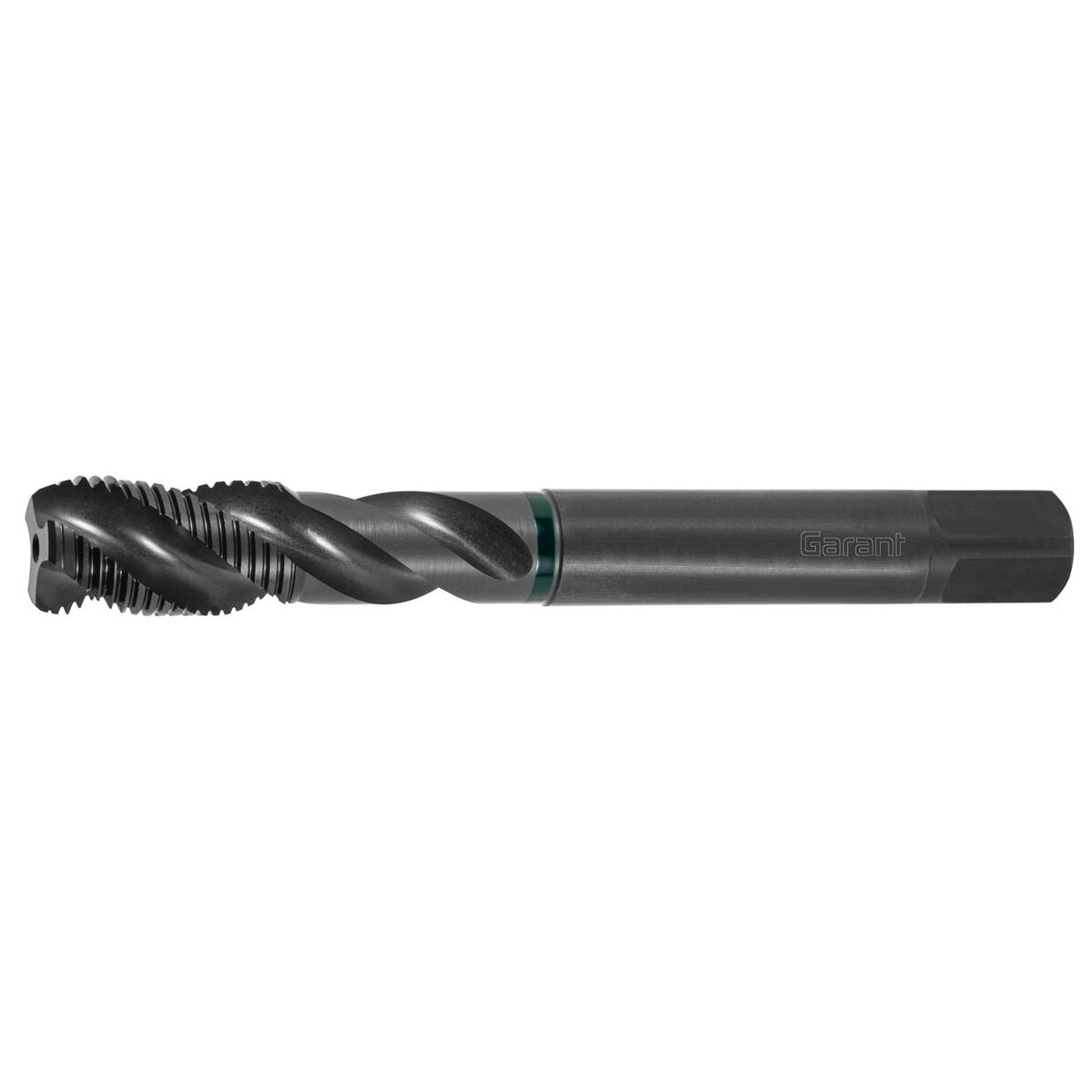

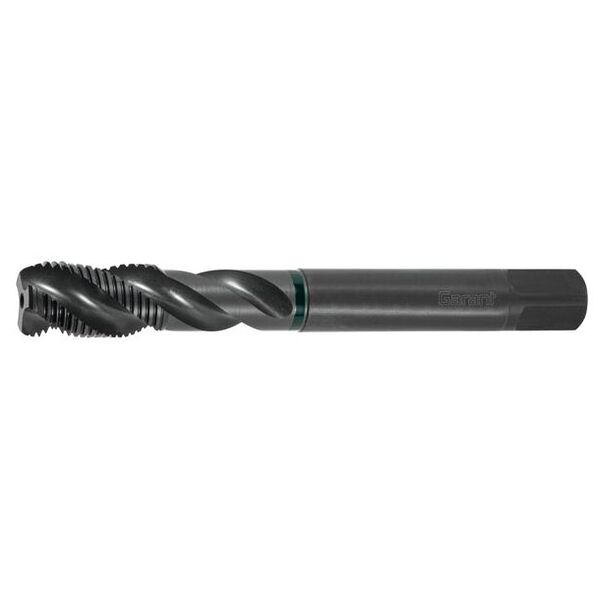

Maschio a macchina GARANT Vap Tap HSS-E ISO 228 +0,05 mm, es. vaporizzata, G: G1/8
Codice art.: 137765 G1/8
Codice materiale:
- Tipo di filettatura: G
- Angolo di filetto: 55
- Materiale da taglio: HSS E
- Norma: DIN 5156
- Classe di tolleranza: ISO 228 +0,05
Dettagli prodotto
Dati tecnici
| Serie | Vap Tap | |
| Misura del filetto | G 1/8 | |
| Rivestimento | es. vaporizzata | |
| Tipo di filettatura | G | |
| Angolo di filetto | 55 grado | |
| Materiale da taglio | HSS E | |
| Norma | DIN 5156 | |
| Classe di tolleranza | ISO 228 +0,05 | |
| Forma dell’imbocco | C | |
| Angolo dell’elica | 40 grado | |
| Codolo | Codolo cilindrico con h9 | |
| Passaggio interno per LR | no | |
| Utilizzo per tipo di foro | fino a 3×D in caso di foro cieco | |
| Direzione di taglio | a destra | |
| Passo della filettatura | 0,907 mm | |
| Filetti per pollice | 28 | |
| ⌀ Filettatura | 9,73 mm | |

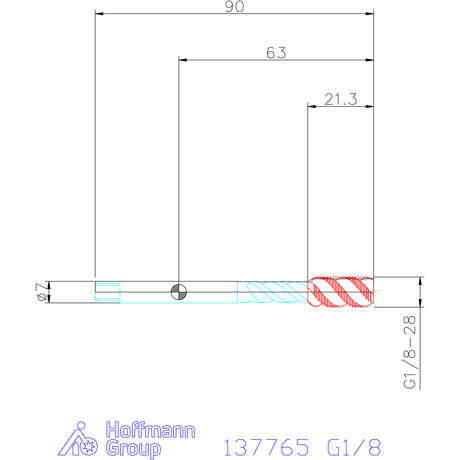

| Lunghezza complessiva L | 90 mm | |
| ⌀ Codolo Ds | 7 mm | |
| Quadro del codolo □ | 5,5 mm | |
| ⌀ Preforo | 8,8 mm | |
| Tipo di utensile di filettatura | Maschi a macchina per i lavori dinamici | |
| Numero di scanalature per i trucioli | 3 | |
| Colore collarino | verde | |
| Numero taglienti Z | 3 | |
| Profondità filettatura | 29,19 mm | |
| Tipo di prodotto | Maschi a filettare |
Identificazione e classificazione
| Codice articolo | 137765 G1/8 | |
| EAN / GTIN | 4069515001373 | |
| Codice del produttore | 137765 G1/8 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tabella dati
N
18
N
13
P
18
P
15
P
15
P
6
M
6
N
15
Descrizione
Esecuzione:
Maschio a filettare universale GARANT Vap Tap. Sicurezza dei processi, utilizzabile con un’ampia gamma di materiali. Lunghezza ottimizzata del collo e della scanalatura per un’evacuazione dei trucioli migliore con filettature profonde. Materiale da taglio HSS‑E ad alte prestazioni con un maggiore contenuto di vanadio per una migliore resistenza all’usura. Superficie vaporizzata: i riporti saldati a freddo vengono evitati.
Classe di tolleranza ISO 228 + 0,05 mm.
Classe di tolleranza ISO 228 + 0,05 mm.
Uso:
Per filettatura gas Whitworth cilindrica DIN ISO 228/1 (non per raccordi con filetto a tenuta).
Per pezzi trattati con uno strato galvanico protettivo oppure soggetti a deformazione post tempra.
Per pezzi trattati con uno strato galvanico protettivo oppure soggetti a deformazione post tempra.
Raccomandazioni:
Si consiglia un ⌀ del preforo maggiore di 0,05 mm (vedi tabella) rispetto a quanto indicato nella norma DIN.
