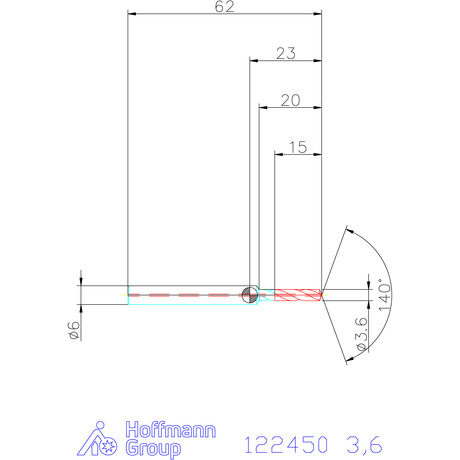

Punta in HMI GARANT Uni Hero, codolo cilindrico DIN 6535 HA, TiAlSiN, ⌀ DC h7: 3,6mm
Codice art.: 122450 3,6
Codice materiale:
- Materiale da taglio: HMI
- Norma: DIN 6537 K
- Esecuzione: 4×D
- Tolleranza ⌀ nominale: h7
- Numero taglienti Z: 2
Offerte
Dettagli prodotto
Dati tecnici
| Serie | Uni | |
| ⌀ Nominale DC | 3,6 mm | |
| Rivestimento | TiAlSiN | |
| Materiale da taglio | HMI | |
| Norma | DIN 6537 K | |
| Esecuzione | 4×D | |
| Tolleranza ⌀ nominale | h7 | |
| Numero taglienti Z | 2 | |
| Angolo di affilatura | 140 grado | |
| Profondità di foratura massima consigliata L2 | 14,6 mm | |
| Codolo | DIN 6535 HA con h6 | |
| Passaggio interno per LR | sì, con 25 bar | |
| Strategia di truciolatura | HPC | |
| Semi-standard | sì | |
| Lunghezza scanalatura per trucioli Lc | 20 mm | |
| Lunghezza complessiva L | 62 mm | |
| ⌀ Codolo Ds | 6 mm | |
| Avanzamento f in acciaio < 1100 N/mm2 | 0,1 mm/gir. | |
| Colore collarino | arancione | |
| Tipo di prodotto | Punta elicoidale |
Identificazione e classificazione
| Codice articolo | 122450 3,6 | |
| EAN / GTIN | 4069515009164 | |
| Codice del produttore | 122450 3,6 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tabella dati
N
190
N
200
P
160
P
150
P
140
P
110
P
90
M
90
M
80
S
40
K
130
Descrizione
Esecuzione:
Massima universalità e convenienza in un unico utensile. Esecuzione utensile robusta ed esecuzione del tagliente convesso/concavo per una stabilità e un comportamento di rottura del truciolo ottimali in un’ampia gamma di materiali. Geometria speciale delle scanalature e scanalature lucidate per un’evacuazione dei trucioli ideale e la massima sicurezza dei processi. Rivestimento ad alte prestazioni in TiAlSiN extra liscio per ridurre efficacemente l’usura e la formazione del tagliente di riporto.
Nota:
Lunghezza scanalatura per trucioli LC = L2 + 1,5 × DC.
Forme HB e HE disponibili allo stesso prezzo di HA.
Ordinare le forme HB: con n. art. 122451.
Ordinare la forma HE: con n. art. 122450 e 12900HE.
Articoli con prezzi tra parentesi: tempo di consegna differente e quantitativo minimo d’ordine (3 pezzi).
Forme HB e HE disponibili allo stesso prezzo di HA.
Ordinare le forme HB: con n. art. 122451.
Ordinare la forma HE: con n. art. 122450 e 12900HE.
Articoli con prezzi tra parentesi: tempo di consegna differente e quantitativo minimo d’ordine (3 pezzi).
