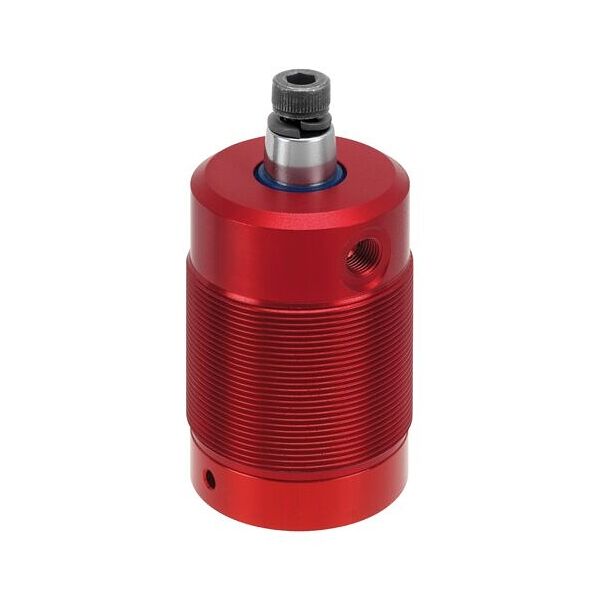

Schwenkspanner, pneumatisch, Einschraubversion
Artikel-Nr.: 92858
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | 92858 | |
| EAN / GTIN | 4020772092856 | |
| Herstellernummer | 92858 | |
| L-Nummer | L30100 237 | |
| Hersteller/verantwortliche Person | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Beschreibung
Beschreibung:
Schwenkspanner, pneumatisch, Einschraubversion, doppelt wirkend.
Kolbenstange nicht rostend, poliert. Grundkörper aus Aluminium, eloxiert. Verschleißfeste Oberfläche durch HART-COAT®-Beschichtung. Einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition.
Befestigungsmöglichkeiten:
- mit Nutmutter Nr. 6829N (DIN 70852)
- mit Gewindeflansch Nr. 6829GF
Zubehör (nicht im Lieferumfang enthalten):
- Spannarm Nr. 6829SP
- Nutmutter Nr. 6829N
- Gewindeflansch Nr. 6829GF
- Andrückschraube Nr. 6880
Kolbenstange nicht rostend, poliert. Grundkörper aus Aluminium, eloxiert. Verschleißfeste Oberfläche durch HART-COAT®-Beschichtung. Einschließlich Schraube und Federring zum leichteren Voreinstellen der Spannarmposition.
Befestigungsmöglichkeiten:
- mit Nutmutter Nr. 6829N (DIN 70852)
- mit Gewindeflansch Nr. 6829GF
Zubehör (nicht im Lieferumfang enthalten):
- Spannarm Nr. 6829SP
- Nutmutter Nr. 6829N
- Gewindeflansch Nr. 6829GF
- Andrückschraube Nr. 6880
Merkmal:
- Größe: 25
- rechts
schwenkend
: - - links
schwenkend
: Ja - F3: 0,17 kN
- Anschlussgewinde
für
Andrückschraube: M 6 - Gewicht: 450 g
- Größe: 25
- D3: M40x1,5
- ØD4: 38
- E: 30,0
- F: 50
- H: 73
- H1: 118
- H2: 70
- H3: 35
- H4: 10
- I: 16,0
- O: M 8
- R: M 5
- ØW: 14
- Kolben-Ø
: 25 - Y Spannhub*: 13,0
- Hub: 26,0
