Senkrechtspanner, schwarz
Artikel-Nr.: 90175
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | 90175 | |
| EAN / GTIN | 4020772090173 | |
| Herstellernummer | 90175 | |
| L-Nummer | L30100 278 | |
| Hersteller/verantwortliche Person | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Beschreibung
Beschreibung:
Senkrechtspanner, schwarz, mit offenem Haltearm und waagrechtem Fuß.
Mattschwarze Oberfläche. Niete aus nicht rostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet.
Ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarm-Ende.
Komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B.
Mattschwarze Oberfläche. Niete aus nicht rostendem Stahl, die bei den Größen 2 und 3 in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet.
Ergonomischer, ölbeständiger, schwarzer Handgriff mit großer Handauflage und weicher Komponente. Sicherheits-Spannstück mit Fingerschutz. Verliersicherung für die Andrückschraube am Spannarm-Ende.
Komplett mit vergüteter, mattschwarzer Andrückschraube Nr. 6890B.
Merkmal:
- Größe: 1
- F1: 0,6 kN
- F2: 1,1 kN
- Andrückschraube: M5x38,0
- Gewicht: 105 g

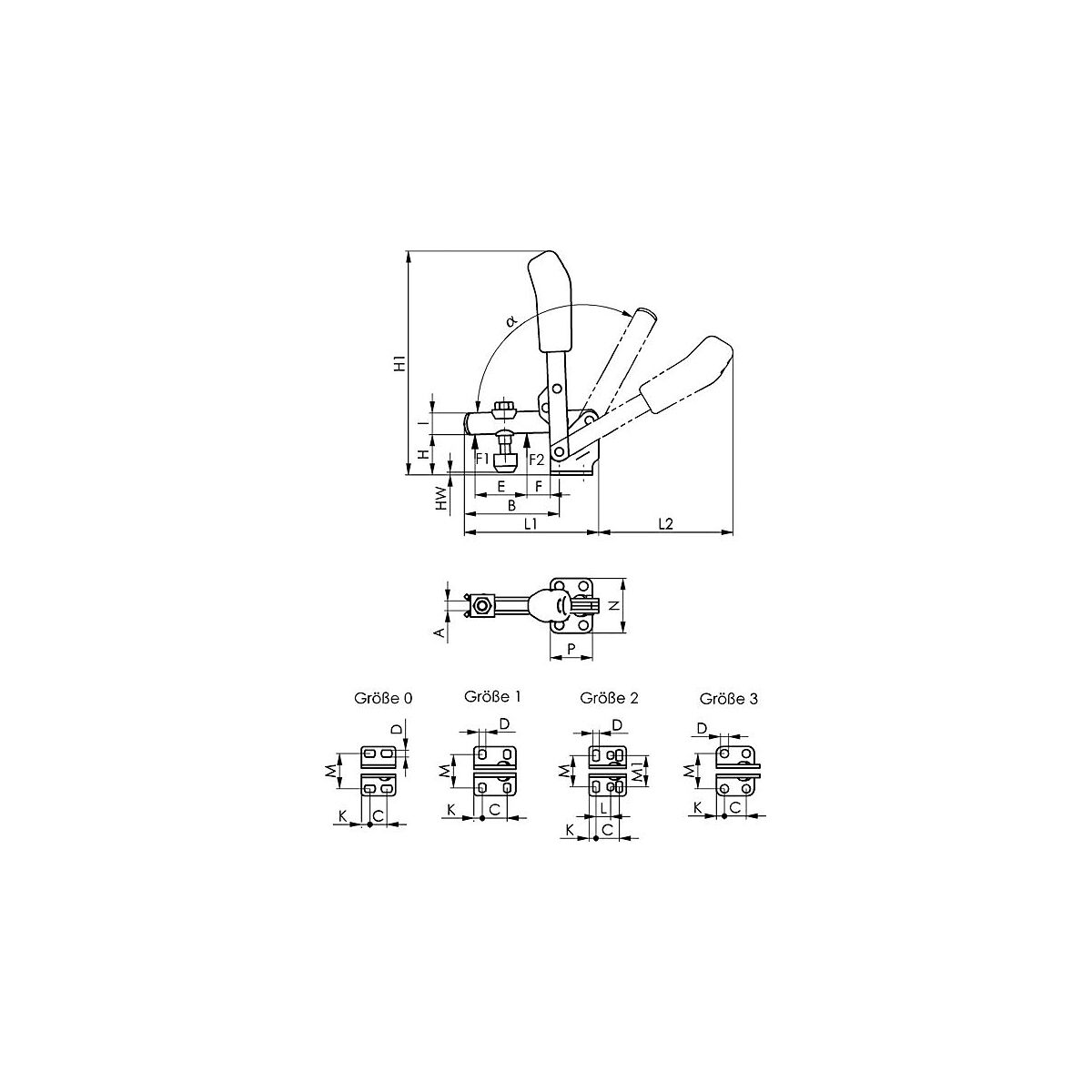

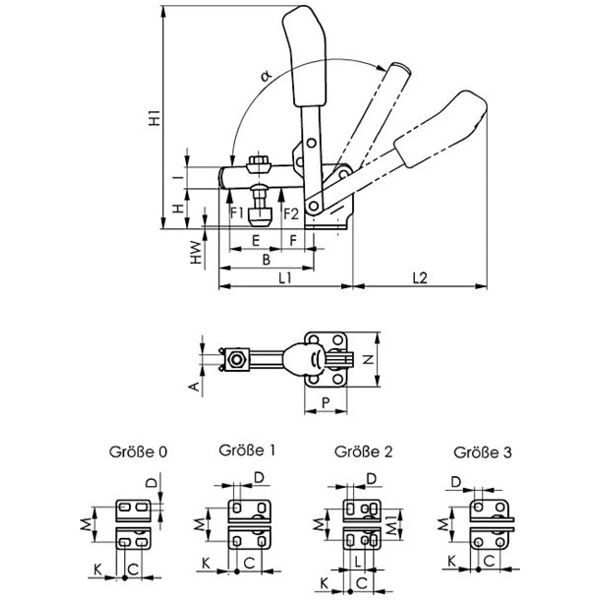

- Größe: 1
- A: 5
- B: 39
- C: 16
- D: 4,5
- E: 18
- F: 6,0
- H: 19
- H1: 97,5
- HW min.: -3,7
- HW max.: 1,6
- I: 10
- K: 5,5
- L: -
- L1: 61,0
- L2: 58,0
- M: 22,5-26
- M1: -
- N: 34
- P: 27
- α: 95°
- α*: -
