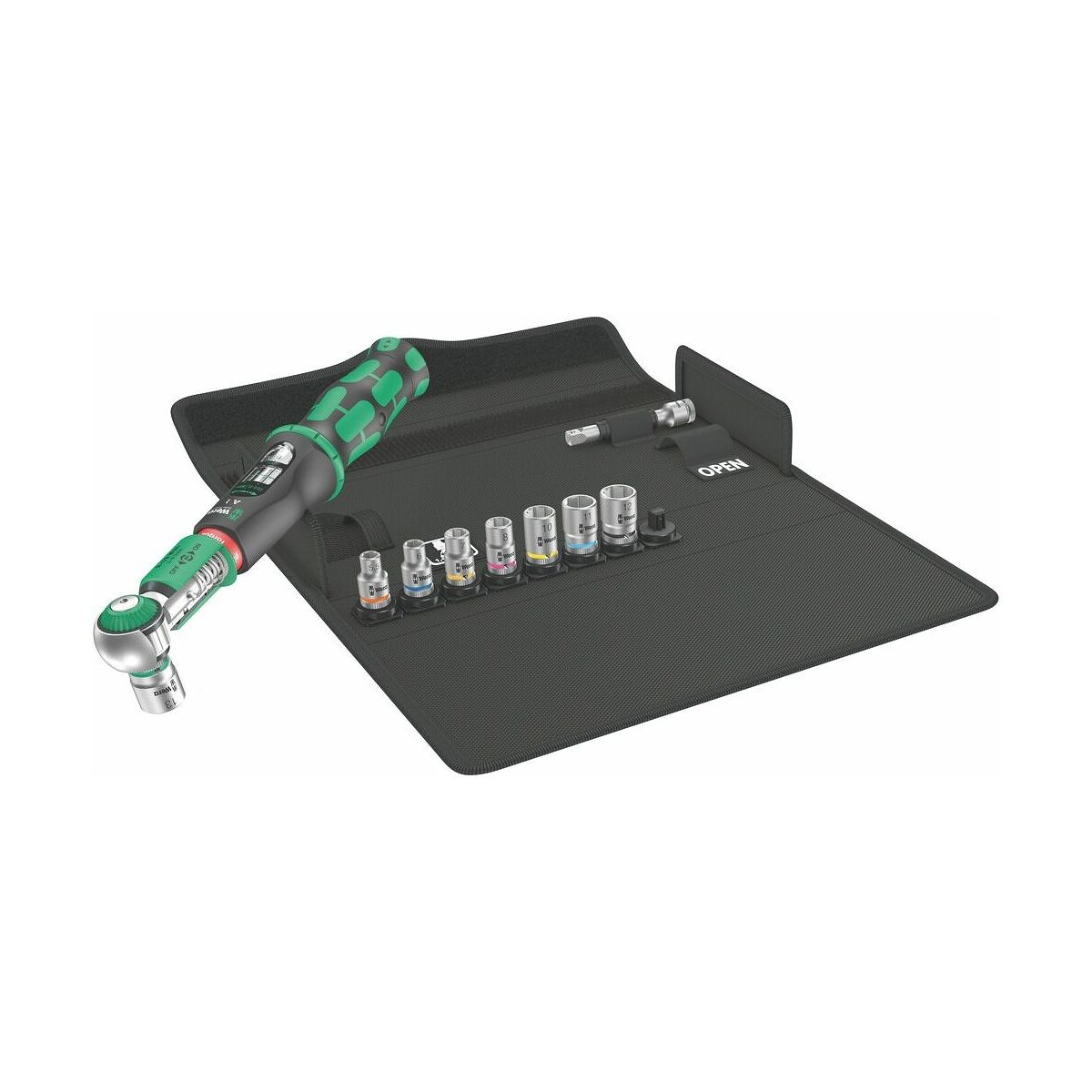

Drehmomentschlüssel-Sortiment „Safe-Torque A 1 Set“ mit 1/4 Zoll-Vierkant-Antrieb und Skala, maximales Drehmoment: 12N·m
Artikel-Nr.: 657772 12
Sachnummer:
Bild zum Vergrößern anklicken
Bild zum Vergrößern anklicken
Bild zum Vergrößern anklicken
Bild zum Vergrößern anklicken
Bild zum Vergrößern anklicken
Einfache Einstellung des Drehmomentwerts.
Bild zum Vergrößern anklicken
Torque Lock Funktion.
Bild zum Vergrößern anklicken
Niedriger Rückschwenkwinkel.
Bild zum Vergrößern anklicken
Überrutschmechanik verhindert Aufbringen zu hoher Drehmomente.
Bild zum Vergrößern anklicken
Für Rechts- und Linksanzug.
Bild zum Vergrößern anklicken
Für 1/4 Zoll Steckschlüsseleinsätze.
Bild zum Vergrößern anklicken
Bild zum Vergrößern anklicken
Bild zum Vergrößern anklicken
Bild zum Vergrößern anklicken
Beschreibung der Legende siehe Beschreibungstext.
- Antriebs-Vierkant: 1/4
- Anzugrichtung: Rechts- und Linksanzug
- Messgenauigkeit Drehmoment: ±10
- Prüfprotokoll: Prüfprotokoll des Herstellers
- Norm: DIN EN ISO 6789
Produktdetails
Technische Daten
| Herstellerbezeichnung | Safe-Torque A 1 Set 1 | |
| maximales Drehmoment | 12 cNm | |
| Antriebs-Vierkant | 1/4 Zoll | |
| Anzugrichtung | Rechts- und Linksanzug | |
| Messgenauigkeit Drehmoment | ±10 % | |
| Prüfprotokoll | Prüfprotokoll des Herstellers | |
| Serie | Safe-Torque | |
| Gesamtlänge L | 244 mm | |
| Drehmomentbereich | 2 Nm - 12 Nm | |
| Drehmomentbereich | 2 lbfft - 9 lbfft | |
| Skalenteilung 1 Teilstrich = | 0,1 Nm | |
| Anzeige | analog | |
| Auslösesignalisierung | akustisch; haptisch | |
| Auslöseprinzip | mechanische Rutschkupplung | |
| Anschlussform | Antriebs-Vierkant (Knarre) | |
| Messtechnik | mechanisch | |
| Drehmoment fest eingestellt | nein | |
| Daten protokollierbar | nein | |
| Einstellung des Auslösewertes | mit Einstellskala | |
| Feedback | auslösend | |
| Ablesung umschaltbar | Nm; lbfft | |
| Messverfahren | Drehmoment | |
| Verstellbarkeit Auslösewert | verstellbar | |
| Norm | DIN EN ISO 6789 | |
| Abtriebsprofil | 6-kant-Steckschlüssel | |
| Schlüsselweiten-Bereich 6kt-Steckschlüssel | 5,5-13 mm | |
| Produktart | Drehmomentschlüssel |
Identifikation & Klassifikation
| Artikelnummer | 657772 12 | |
| EAN / GTIN | 4013288223005 | |
| Herstellernummer | 05075830001 | |
| Hersteller/verantwortliche Person | Wera Werkzeuge GmbH, Korzerter Straße 21-25, 42349 WUPPERTAL, Deutschland, www.wera.de |
Beschreibung
Ausführung:
Der besondere, durchrutschende Auslösemechanismus verhindert zuverlässig ungewolltes Überziehen. Einfache Einstellung und Sicherung des gewünschten Drehmomentswertes mit hör- und fühlbarem Einrasten bei Erreichen der Skalenwerte. Dank der Feinverzahnung mit 72 Zähnen wird ein niedriger Rückholwinkel von 5° ermöglicht.
Mit 1/4 Zoll Vierkant-Antrieb.
10-teiliges Sortiment inkl. Drehmomentschlüssel Safe-Torque A 1.
Mit 1/4 Zoll Vierkant-Antrieb.
10-teiliges Sortiment inkl. Drehmomentschlüssel Safe-Torque A 1.
Vorteil:
Torque Lock Funktion: Die Drehmomentfunktion kann ausgeschaltet werden - Werkzeug daher auch als Standard-Knarre mit hohen Lösemomenten und bei definierten Drehwinkel-Anwendungen nutzbar.
Funktion:
Bei Erreichen des eingestellten Drehmomentwerts löst der Schlüssel deutlich fühlbar aus und ist dann sofort wieder einsatzbereit. Der überrutschende Auslösemechanismus stellt sicher, dass die eingestellten Drehmoment-Werte nicht überzogen werden.
Norm:
Geprüft nach DIN EN ISO 6789.
Einsatzdaten:
Legende zur Zeichnung und Formel:
l1 = Hebellänge ohne Einsteckwerkzeug
l2 = Justiertes Stichmaß am Drehmomentschlüssel
l3 = Hebellänge inklusive Werkskalibrierstichmaß
l4 = Stichmaß des Einsteckwerkzeugs
L = Gesamte Länge des Werkzeugs
T1 = Einzustellendes Drehmoment
T2 = Vorgeschriebenes Drehmoment
l1 = Hebellänge ohne Einsteckwerkzeug
l2 = Justiertes Stichmaß am Drehmomentschlüssel
l3 = Hebellänge inklusive Werkskalibrierstichmaß
l4 = Stichmaß des Einsteckwerkzeugs
L = Gesamte Länge des Werkzeugs
T1 = Einzustellendes Drehmoment
T2 = Vorgeschriebenes Drehmoment
Inhalt:
Steckschlüsseleinsätze 6-kant, 1/4 Zoll: je 1 St. 5,5; 6; 7; 8; 10; 11; 12; 13 mm
Verlängerung mit Schnelldrehhülse: 1 St. Länge 75 mm
Drehmomentschlüssel Safe-Torque A 1: 1 St. Nr. 657770 Gr. 12
Aufbewahrung in: Textilbox
Verlängerung mit Schnelldrehhülse: 1 St. Länge 75 mm
Drehmomentschlüssel Safe-Torque A 1: 1 St. Nr. 657770 Gr. 12
Aufbewahrung in: Textilbox
