Gewindeschneidfutter, ER-Synchro, SK 40 lang, für ER-Spannzangen-Größe: 11
Artikel-Nr.: 338132 11
Sachnummer:
- Innenkühlung: ja, mit max. 80 bar
Produktdetails

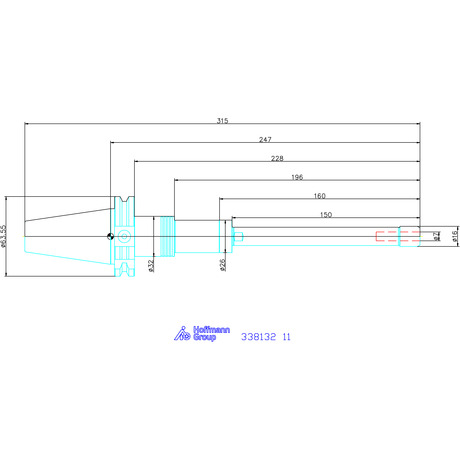

Technische Daten
| Gewinde-Schneidbereich | M3 - M6 | |
| Aufnahme | SK 40 lang | |
| Innenkühlung | ja, mit max. 80 bar | |
| Auskraglänge A-Maß | 247 mm | |
| ⌀ D1 | 16 mm | |
| ⌀ D2 | 26 mm | |
| ⌀ D3 | 32 mm | |
| L1 | 150 mm | |
| L2 | 196 mm | |
| L3 | 228 mm | |
| E | 35 mm | |
| Produktart | Gewindeschneidfutter |
Identifikation & Klassifikation
| Artikelnummer | 338132 11 | |
| EAN / GTIN | 4054631188985 | |
| Hersteller/verantwortliche Person | Eugen Fahrion GmbH & Co. KG Präzisions-Spannwerkze, Forststraße 54, 73667 KAISERSBACH, Deutschland, www.fahrion.de |
Beschreibung
Ausführung:
- Extrem niedrige Axialkräfte für wenig Flankendruck und perfekte Oberflächenqualität.
- Torsionsdämpfer und Ausgleichsmechanismus in Umfangsrichtung.
- Tiefe von bis zu 150 mm bei ⌀10 Störkontur erreichbar (bei Gewindegröße M0,5-M3).
- Für interne Kühlmittelzufuhr bis 80 bar geeignet.
- Für Gewindebohrer und Gewindeformer geeignet.
- Für Rechts- und Linksgewinde geeignet.
- Für Sack- und Durchgangsloch geeignet.
- Minimallängenausgleich in Druck- und Zugrichtung.
- Reduziert den Flankendruck drastisch bei alten & neuen CNC-Bearbeitungszentren.
Vorteil:
- Sichere Prozesse durch Leichtgängigkeit auch unter Drehmomentlast.
- Längere Standzeit des Gewindebohrers und -formers.
- Deutlich kleinerer Außendurchmesser als bisher verfügbar.
- Deutlich mehr Innenkühlung direkt am Werkzeug als im Vergleich zu herkömmlichen Synchrofuttern (für ER8).
- Doppelt so gute Rundlaufgenauigkeit für den geringsten Flankendruck.
- Gedämpfte Drehrichtungsumkehr für weniger Werkzeugbrüche.
Lieferumfang:
Gabelschlüssel
Hinweis:
Produkte Nr. 338131 – 338135 nur in Verwendung mit CENTRO/P Spannzangen (Nr. 309365– 309372). Je schwächer die Axialkraft, desto besser die Qualität, geringer der Verschleiß, länger die Standzeit, sicherer der Prozess.
CP Rollenschlüssel Nr. 309754 oder CP Rollenschlüssel für Drehmoment Nr. 309756 muss separat gekauft werden.
CP Rollenschlüssel Nr. 309754 oder CP Rollenschlüssel für Drehmoment Nr. 309756 muss separat gekauft werden.
