Mitlaufende Drehbankspitze mit Druckanzeige, Morsekegel: 5
Artikel-Nr.: 321760 5
Sachnummer:
Produktdetails

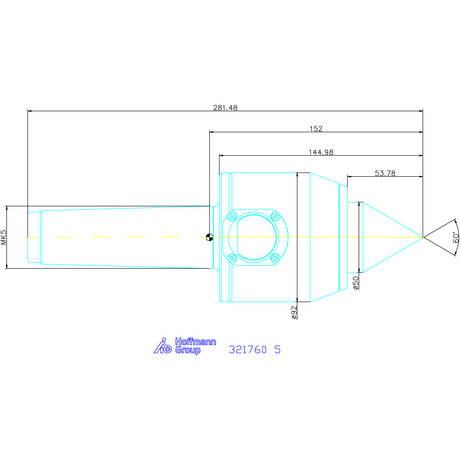

Technische Daten
| Morsekegel | MK5 | |
| Gehäuse-⌀ D | 92 mm | |
| Nutzlänge B | 152 mm | |
| größter Spitzen-⌀ 60° A | 20 mm | |
| größter Spitzen-⌀ 30° A | 50 mm | |
| maximaler Rundlauffehler | 0,01 mm | |
| Spitzenlänge C | 50 mm | |
| für Werkstückgewicht | 1.650 kg | |
| maximale axiale Spannkraft | 1.650 daN | |
| Federweg | 2,8 mm | |
| Produktart | Zentrierspitze |
Identifikation & Klassifikation
| Artikelnummer | 321760 5 | |
| EAN / GTIN | 4069515008372 | |
| Herstellernummer | 321760 5 | |
| Hersteller/verantwortliche Person | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Beschreibung
Ausführung:
- Der einzustellende Druck (Spannkraft) ist direkt am Manometer-Schauglas in kN ablesbar.
- Kurze, stabile Bauart mit langgeführter Achse. Werkzeug durchgehärtet und fein geschliffen.
- Präzisionslagerung für hohe axiale Belastung und hohe Rundlaufgenauigkeit.
- Mit Spezialabdichtung gegen Schmutz und Kühlflüssigkeit, wartungsfrei durch Dauerschmierung.
- Längenausgleich durch Federpaket.
Spitzenwinkel 60°.
Verwendung:
Überall dort, wo der Spanndruck in bestimmten Grenzen gehalten werden muss, um das Werkstück entweder nicht zu deformieren, oder aber mit genügend Druck sicher zu spannen.
- Als Gegenspitze zu Stirnmitnehmern Nr. 327400 − 327403, 327455 – 327465 da die Mitnehmer jeweils in das Werkstück eingedrückt werden müssen.
- Bei Werkstücken, welche sich durch große Zerspanungswärme stärker ausdehnen.
- Zum Spannen langer, schlanker Werkstücke, um das Durchbiegen zu verhindern.
- Zum Spannen schwerer Werkstücke, bei denen der Spanndruck kontrolliert werden soll.
