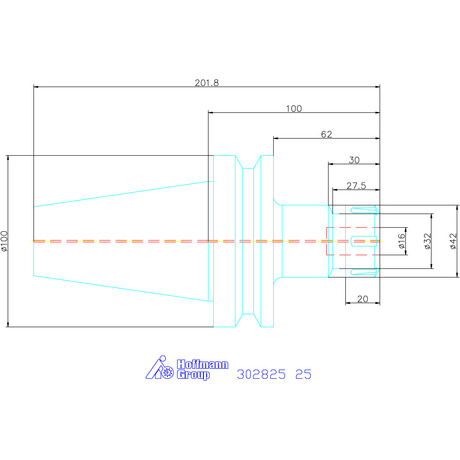

ER-Spannzangenfutter Form ADB, BT 50 A = 100, für ER-Spannzangen-Größe: 25
Artikel-Nr.: 302825 25
Sachnummer:
- Aufnahme-Norm: JIS B6339; ISO 7388-2
- Form: ADB
- Wuchtgüte G bei Drehzahl: G 6,3 bei 20000 min-1
- Rundlaufgenauigkeit: ≤ 3
- Zerspanungsstrategie: HSC
Produktdetails
Technische Daten
| für ER-Spannzangen | 25 | |
| Spann-⌀ D1 | 1-16 mm | |
| Aufnahme | BT 50 A = 100 | |
| Aufnahme-Norm | JIS B6339; ISO 7388-2 | |
| Form | ADB | |
| Wuchtgüte G bei Drehzahl | G 6,3 bei 20000 min-1 | |
| Rundlaufgenauigkeit | ≤ 3 µm | |
| Zerspanungsstrategie | HSC | |
| Spannbereich | 1 mm - 16 mm | |
| Auskraglänge A-Maß | 100 mm | |
| Außen-⌀ D | 42 mm | |
| Ersatz-ER-Spannmutter | 25 | |
| ER-Spannschlüssel | 25 | |
| Produktart | Spannzangenfutter |
Identifikation & Klassifikation
| Artikelnummer | 302825 25 | |
| EAN / GTIN | 4250122615422 | |
| Herstellernummer | 506.02.16.100 | |
| Hersteller/verantwortliche Person | Nusret Eroglu Präzisionswerkzeuge GmbH, Heerweg 9, 72116 MÖSSINGEN, Deutschland, www.eroglumakina.com |
Beschreibung
Ausführung:
Außen- und Innenkegel geschliffen.
Alle Schäfte brüniert.
Alle Schäfte brüniert.
Verwendung:
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499-Form A und Form B.
Lieferumfang:
Inklusive ER-Spannmutter.
Sonderzubehör:
ER-Spannzangen Nr. 308881 − 309434, ER-Spannschlüssel Nr. 309680– 309745 bzw. Nr. 613300.
Anzugsbolzen (AB) Nr. 308760 − 308802, AB-Spannschlüssel Nr. 308820 – 308835.
Anzugsbolzen (AB) Nr. 308760 − 308802, AB-Spannschlüssel Nr. 308820 – 308835.
