Nehéz pneumatikus feszítő
Cikkszám: 565866
Cikkszám:
Kérjük, vegye figyelembe a szállítási időt és a korlátozott tanácsadást:
Ezt a terméket közvetlenül a gyártótól rendeljük meg Önnek, mivel nem része a fő kínálatunknak, és nem tartjuk raktáron.
InfoTermékadatok
Azonosítás és osztályozás
| Cikkszám | 565866 | |
| EAN / GTIN | 4020772536350 | |
| Gyártó száma | 565866 | |
| Gyártó/felelős személy | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Leírás
Leírás:

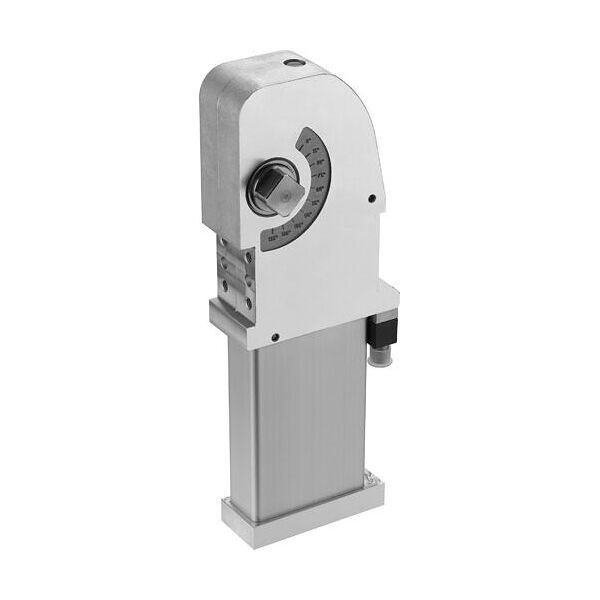

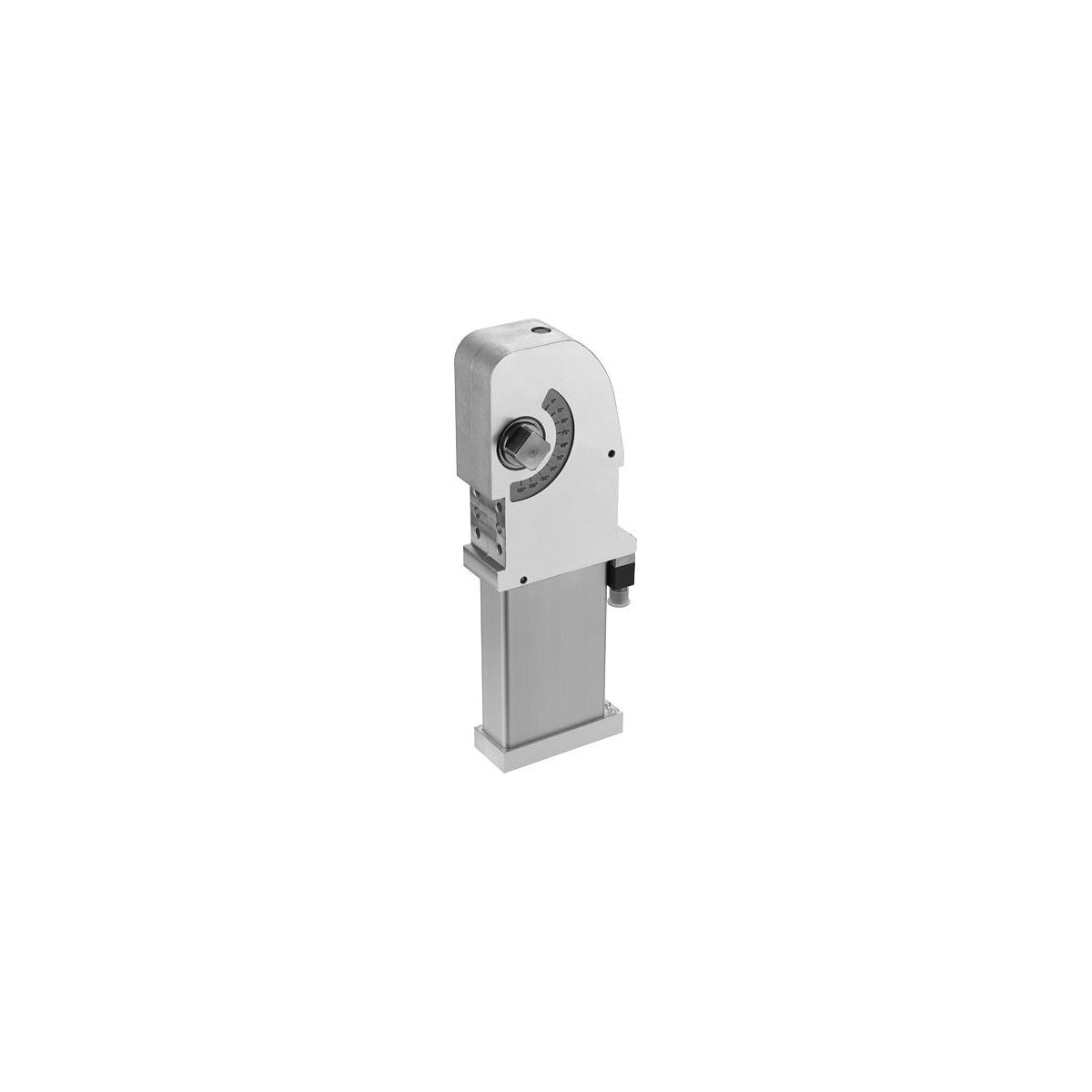

Nehéz pneumatikus feszítő, kettős működésű.
Max. Üzemi nyomás 6 bar. Fokozatmentesen állítható nyitási szög 10° és 135° között. Ház készült alumínium. Pneumatikus véghelyzet csillapítással és önzárással. Szabványos 24 V-os induktív lekérdezéssel. Rögzítőkar nélkül szállítjuk.
Tartozékok (a szállítási terjedelem nem tartalmazza):
- 6828SP sz. szorítókarja középen, jobbra és balra
- Csatlakozókábel induktív lekérdezéshez
Max. Üzemi nyomás 6 bar. Fokozatmentesen állítható nyitási szög 10° és 135° között. Ház készült alumínium. Pneumatikus véghelyzet csillapítással és önzárással. Szabványos 24 V-os induktív lekérdezéssel. Rögzítőkar nélkül szállítjuk.
Tartozékok (a szállítási terjedelem nem tartalmazza):
- 6828SP sz. szorítókarja középen, jobbra és balra
- Csatlakozókábel induktív lekérdezéshez
Jellemző:
- Méret: 63
- Feszítési nyomaték 5 bar nyomáson: 380 Nm
- Tartási nyomaték max.: 1500 Nm
- Súly: 4,8 kg

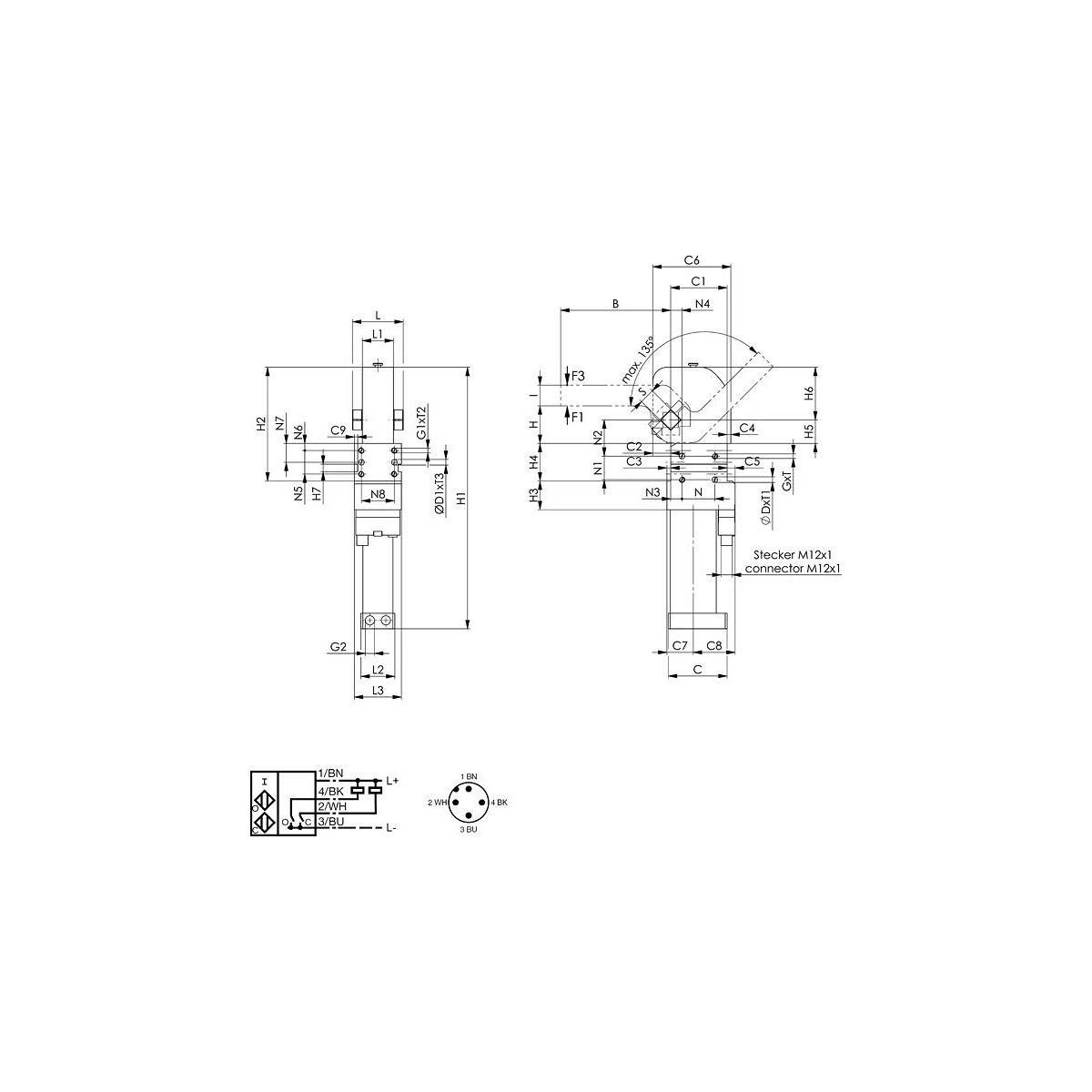

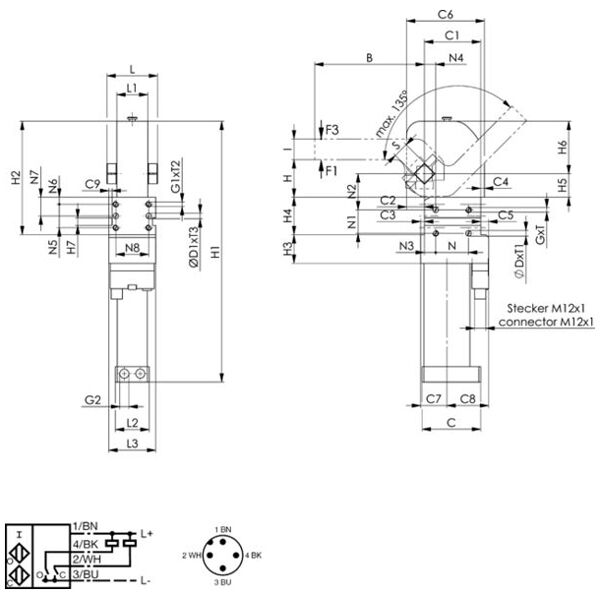

- Méret: 63
- B: 144
- C: 106,0
- C1 *: 93
- C2: 11,0
- C3: 6,5
- C4: 5,0
- C5: 17,0
- C6: 109
- C7: 53
- C8: 63,5
- C9: -
- ØD H7: -
- ØD1 H7
: 8 - G: -
- G1: M8
- G2: G1/4 méret
- H ±0,2: 51,5
- H1: 329
- H2: 158,5
- H3: 16,5
- H4 +0,1: 55
- H5: 36,5
- Méret: 63
- H6: 67
- H7 N9: -
- I ±0,1: 28
- L: 79
- L1 -0,5: 48
- L2: 43
- L3: 48
- N*: -
- N1*: -
- N2 ±0,05: -
- N3 ±0,05: -
- N4 ±0,05: -
- N5*: 32
- N6 ±0,1: 11,0
- N7 ±0,05: 27
- N8*: 30
- S H9: 22
- T: -
- T1: -
- T2: 12
- T3: 12
- dugattyú Ř
: 63
