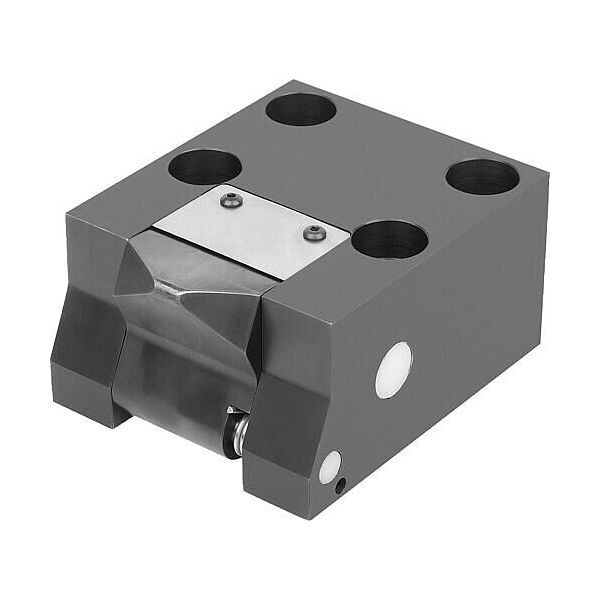

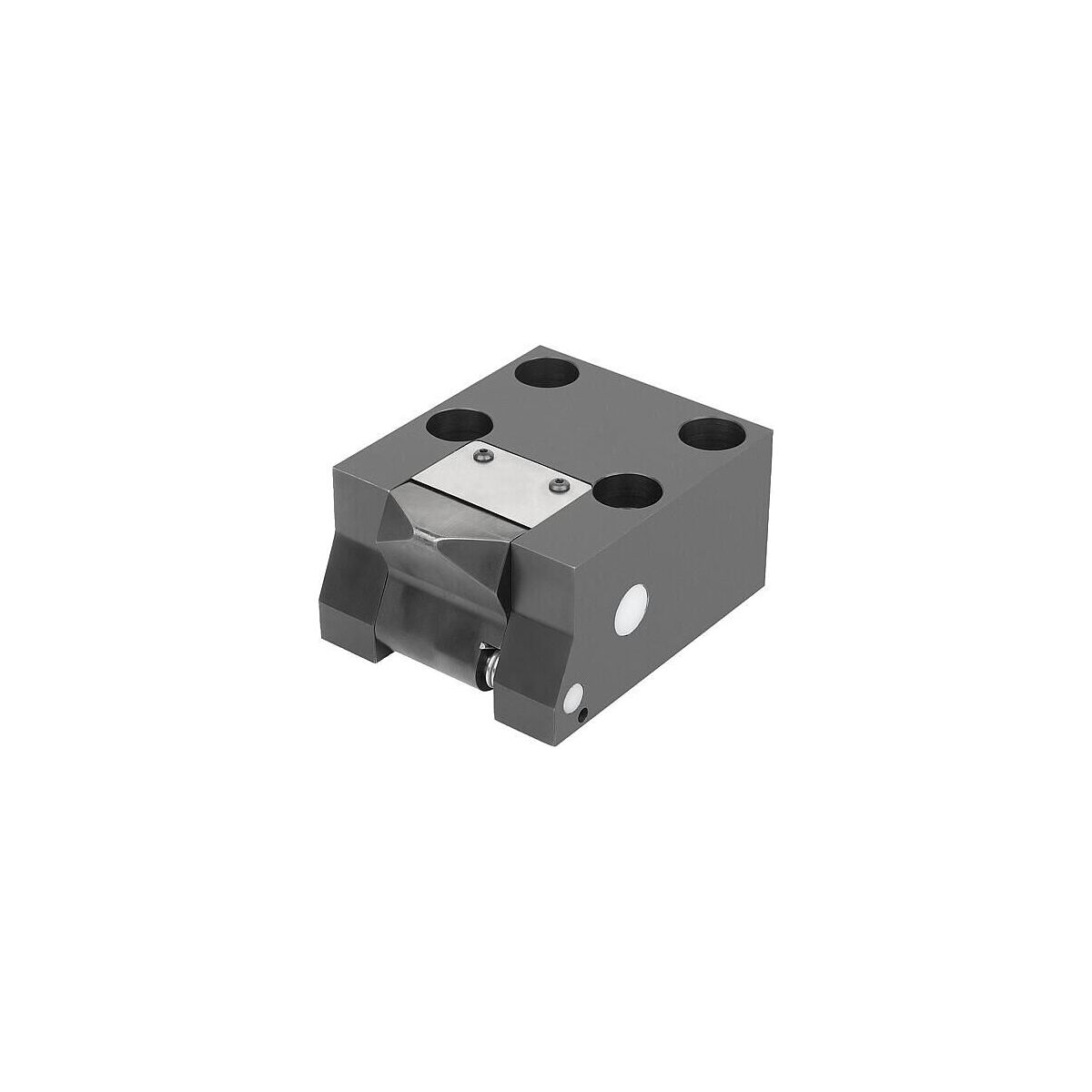

Niederzugspanner, hydraulisch, brüniert, einfach wirkend, Stahl
Artikel-Nr.: K1855.36102404
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1855.36102404 | |
| EAN / GTIN | 4059245655427 | |
| Herstellernummer | K1855.36102404 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Mit Niederzugspannern kann die Spannkraft seitlich auf das Werkstück gebracht werden. Niederzugspanner eignen sich besonders für Spannsituationen, in denen eine Spannung von oben nicht durchgeführt werden kann oder nicht benötigt wird.
Mit Hilfe von Federn wird der Kolben und das Druckstück nach der Druckentlastung in die Grundstellung zurückgestellt.
Werkstoff
Mit Hilfe von Federn wird der Kolben und das Druckstück nach der Druckentlastung in die Grundstellung zurückgestellt.
Werkstoff
- Gehäuse und Kolben Stahl.
- Gehäuse brüniert.
- Kolben gehärtet.
- K1855.25102404
- Bei der seitlichen Spannkrafteinleitung entsteht eine horizontale sowie eine vertikale Kraftkomponente. Die Größe der Kraftkomponenten ist jeweils vom Hub abhängig. Eine aufkommende vertikale Kraftkomponente kann max. 25 % der Spannkraft betragen. Mit dieser Kraft wird das Werkstück gegen die Auflagefläche gespannt. Die horizontale Kraftkomponente sinkt abhängig vom Hub auf min. 95 % der Anfangskraft.
- Der Spannkolben im Niederzugspanner hat eine integrierte Hubbegrenzung.
- Eindringen von Schneid- und Kühlflüssigkeiten in den Zylinder muss verhindert werden.
- Sicherheitsanweisungen beachten.
- - Gewindeanschluss.
- - O-Ring-Flanschanschluss.
- - Geringe Einbauhöhe.
- - Integrierte Hubbegrenzung für Spannkolben.
- 1 Stk. O-Ring 10x2 (für Betätigungsweise O-Ring-Flanschanschluss) enthalten.
- Max. Betriebsdruck: 500 bar.

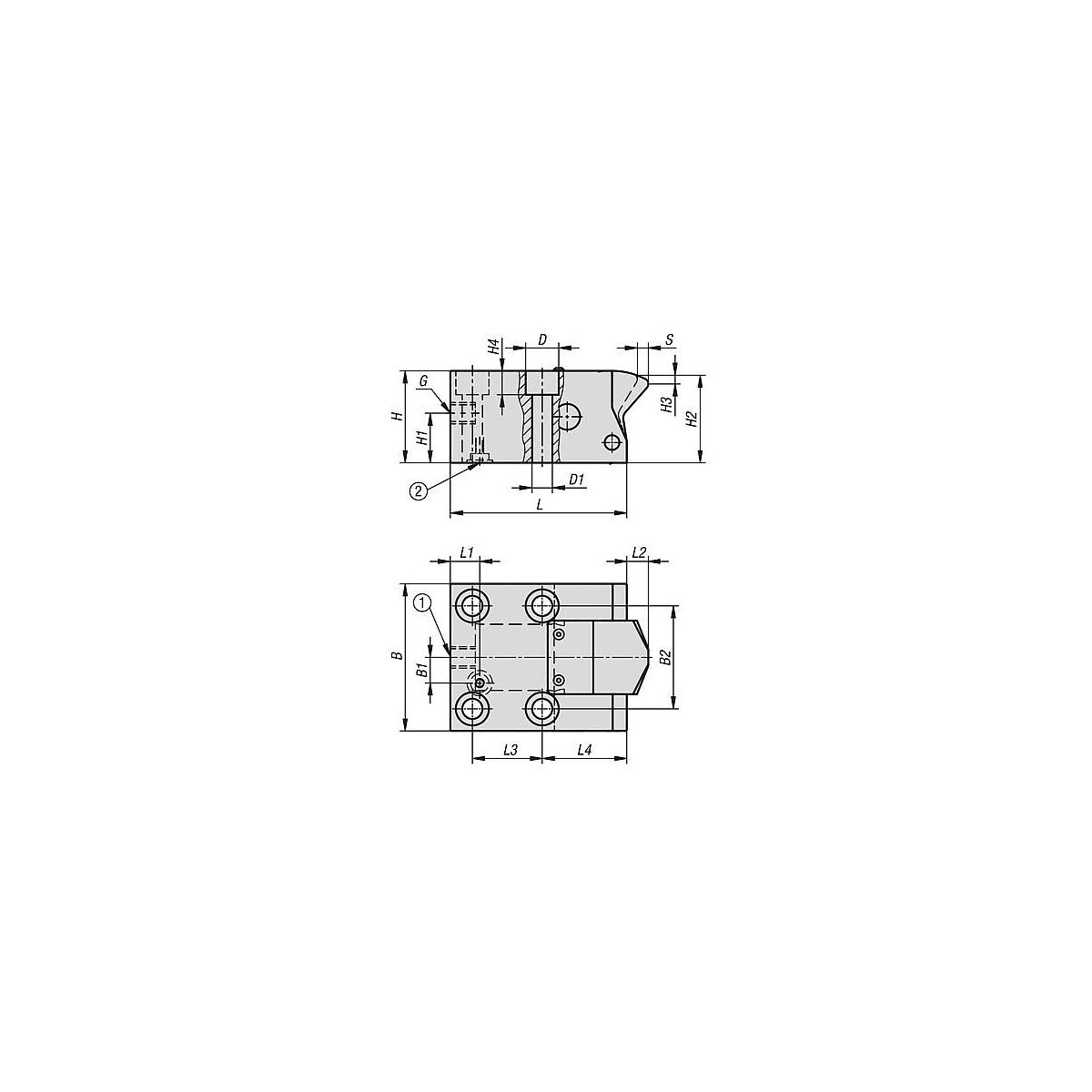

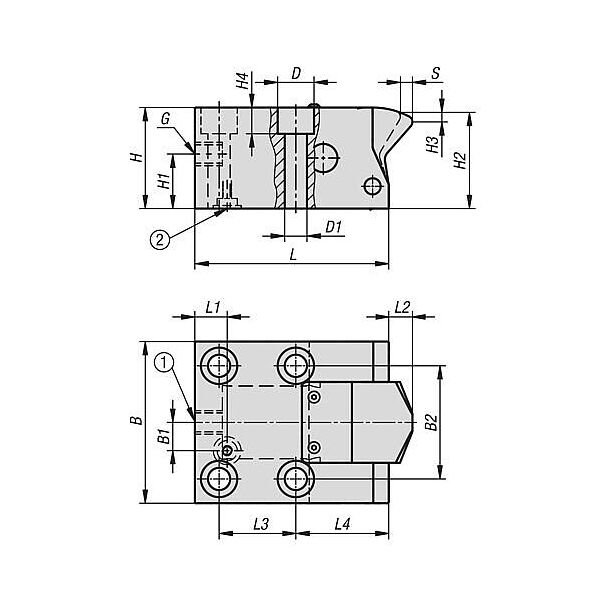

- 1) Verschlussschraube
- 2) O-Ring
Merkmal:
- H 2: 49 mm
- H: 50 mm
- H 1: 27 mm
- D: 18 mm
- H 4: 11 mm
- D 1: 11 mm
- B: 80 mm
- Material Grundkörper: Stahl
- Benennung: Niederzugspanner
- PL Edelstahl: false
- RoHS: true
- Oberfläche Grundkörper: brüniert
- L: 96 mm
- Ausführung 1: hydraulisch
- L 1: 16 mm
- Form-Typ: einfach wirkend
- H 3: 4 mm
- B 1: 14 mm
- L 2: 2 mm
- B 2: 56 mm
- Hub S: 10 mm
- L 3: 38 mm
- L 4: 46 mm
- G: 1/4
- Anschlussart: Gewinde- und O-Ring-Anschluss
- Kolben- durchmesser: 36 mm
- Spannkraft bei 100 bar: 8 kN
- Ölbedarf / 10 mm Hub (cm³): 10,2
- Spannkraft bei 500 bar: 40 kN
