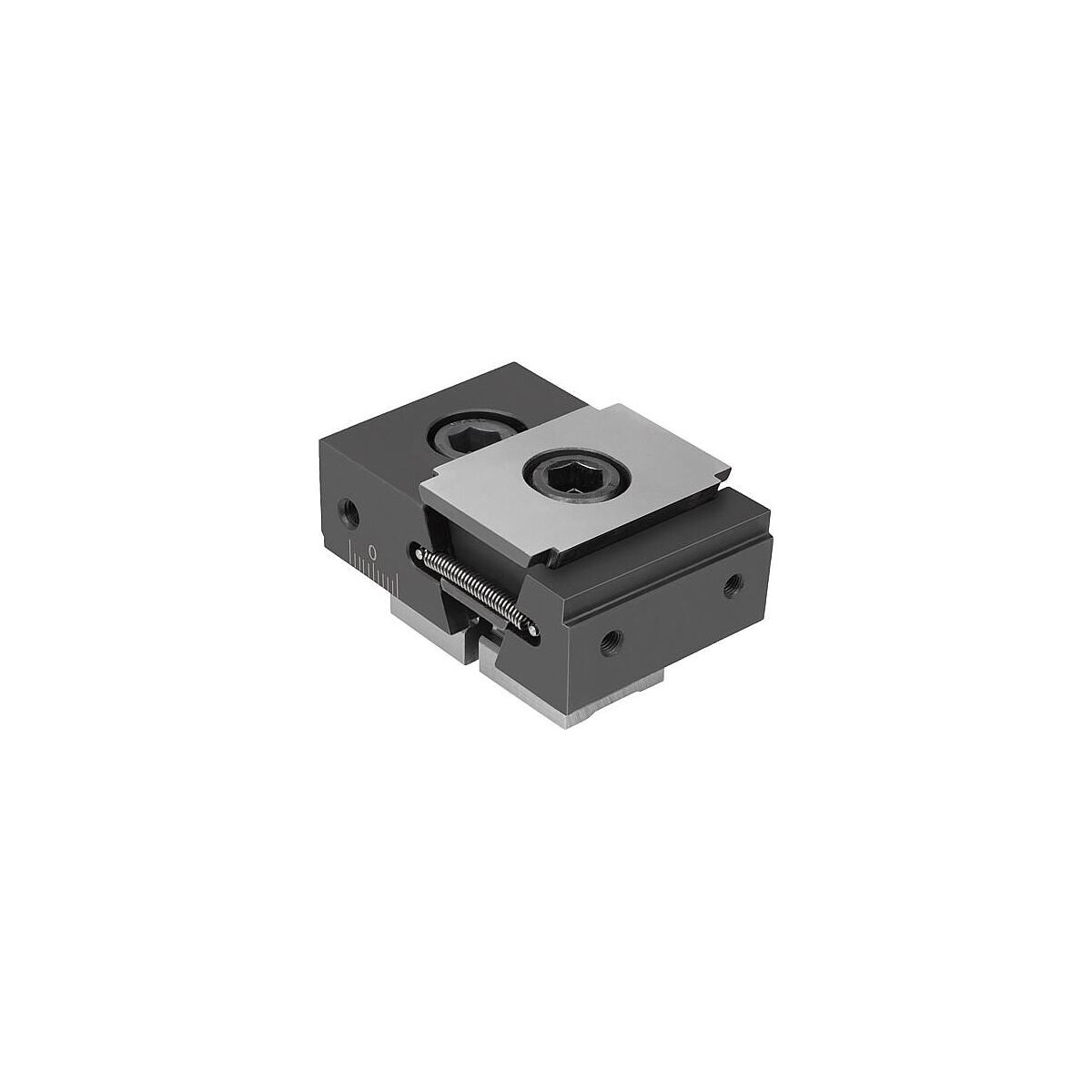

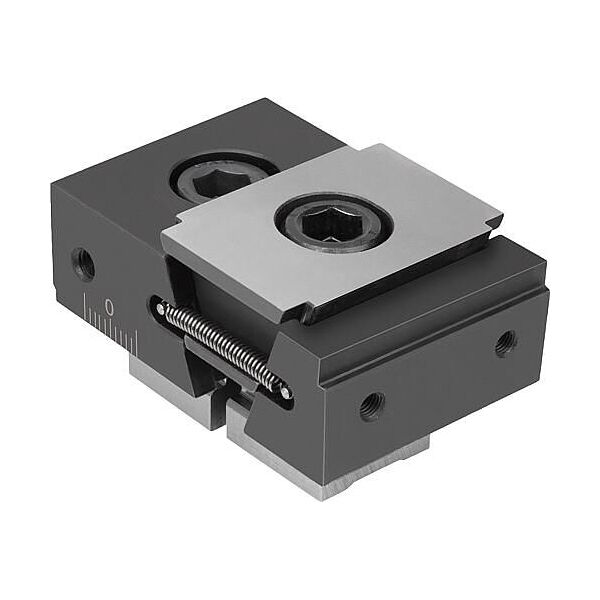

Keilspanner, Form C, mit Festbacke, gehärtet und phosphatiert, einseitig, Stufe 2 mm, Einsatzstahl
Artikel-Nr.: K1749.0722316
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1749.0722316 | |
| EAN / GTIN | 4059245654819 | |
| Herstellernummer | K1749.0722316 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen. Durch die Keilflächen werden große Spannkräfte erreicht. Durch Eindrehen der Spannschraube bewegt sich das Spannsegment nach außen und drückt das Werkstück gegen den festen Aufsatzbacken.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm, M16 = ±1,5 mm.
Werkstoff
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm, M16 = ±1,5 mm.
Werkstoff
- Doppelkeil und Spannsegmente Einsatzstahl.
- Doppelkeil und Spannsegmente gehärtet, phosphatiert.
- Diese Keilspanner können nur in Verbindung mit der Spannschiene K1746 für Mehrfachspannungen eingesetzt werden.
- Die seitlichen Befestigungsbohrungen dienen zur Befestigung von Werkstückanschlägen.
- Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe des Werkstücks montiert werden.
- Über die seitliche Skala der Spannschiene und der Festbacke, kann eine sehr hohe Wiederholgenauigkeit der Aufspannung garantiert werden.
- Keilspanner.
- Befestigungsschrauben.
- Nutensteine.

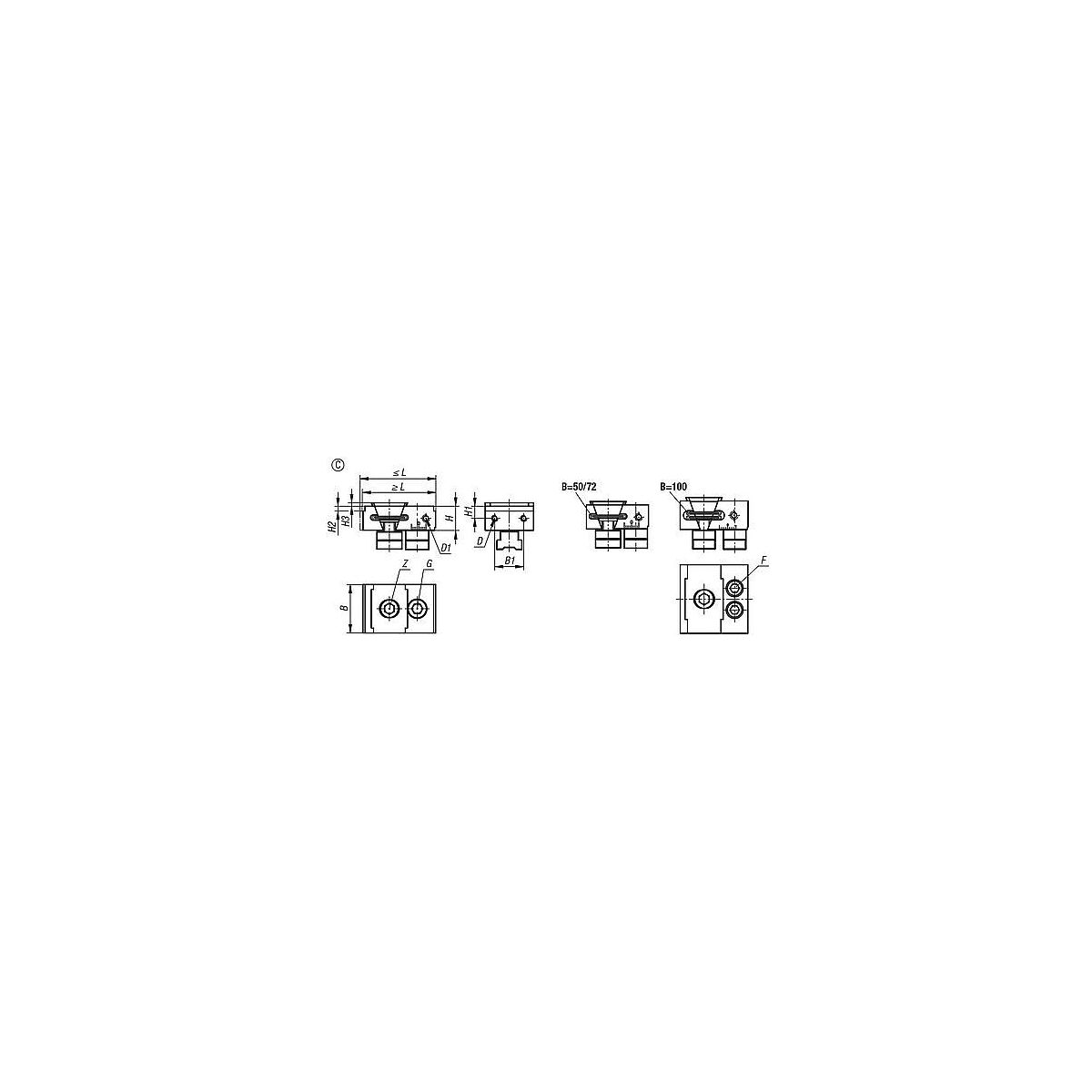

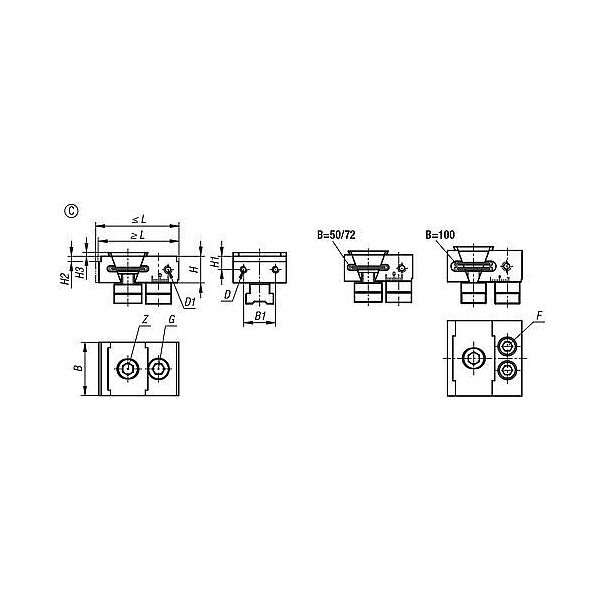

Merkmal:
- H 2: 2 mm
- H 1: 21,3 mm
- D 1: M6
- Material Grundkörper: Einsatzstahl
- Benennung: Keilspanner
- PL Edelstahl: false
- RoHS: false
- Oberfläche Grundkörper: gehärtet und phosphatiert
- Ausführung 1: mit Festbacke
- Ausführung 2: einseitig
- Form: C
- Form-Typ: Stufe 2 mm
- H 3: 3,5 mm
- B 1: 44 mm
- L max.: 98,6 mm
- Anzieh- drehmoment max.: 150 Nm
- L min.: 91,2 mm
- Spannkraft max.: 50 kN
- G Zylinderschraube DIN 912: M16x50
- D Innengewinde: M6
- Z Zylinderschraube DIN 912: M16X40
- C Durchgangsbohrung für Zylinderschraube DIN 912: M16
