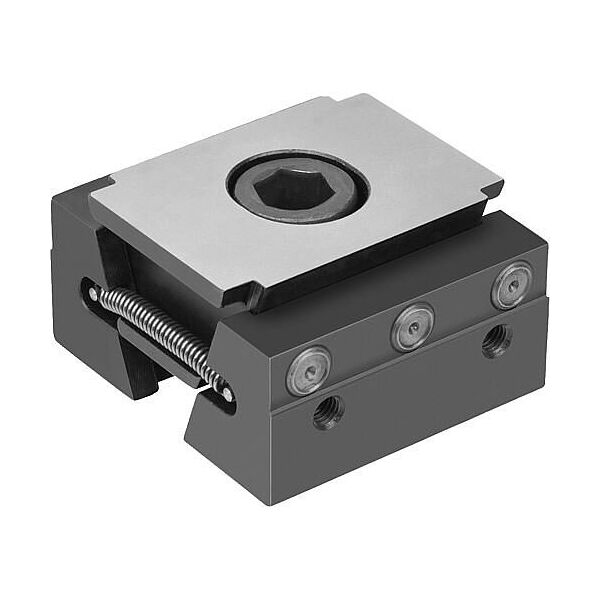

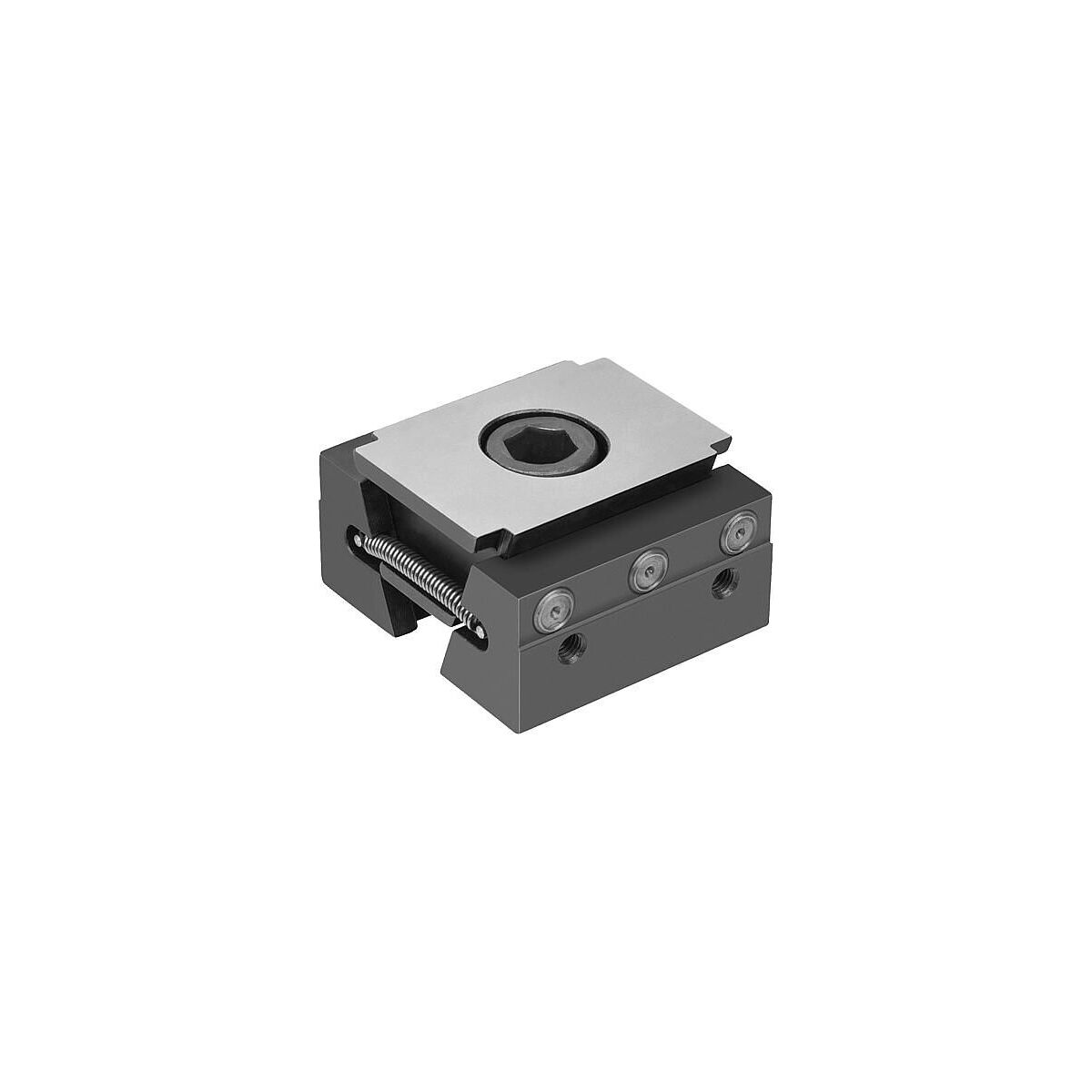

Keilspanner, Form E, doppelseitig, gehärtet und phosphatiert, mit Pins, Einsatzstahl
Artikel-Nr.: K1748.1000516
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1748.1000516 | |
| EAN / GTIN | 4059245654987 | |
| Herstellernummer | K1748.1000516 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen.
Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in Verbindung mit der Spannschiene oder in Gewindebohrungen bzw. in einer T-Nut zum Spannen eingesetzt werden.
Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm, M16 = ±1,5 mm.
Werkstoff
Durch die Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die Keilspanner in Verbindung mit der Spannschiene oder in Gewindebohrungen bzw. in einer T-Nut zum Spannen eingesetzt werden.
Durch Eindrehen der Spannschraube bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm, M16 = ±1,5 mm.
Werkstoff
- Doppelkeil und Spannsegmente Einsatzstahl.
- Doppelkeil und Spannsegmente gehärtet, phosphatiert.
- Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe des Werkstücks montiert werden.
- Keilspanner.
- Befestigungsschraube.

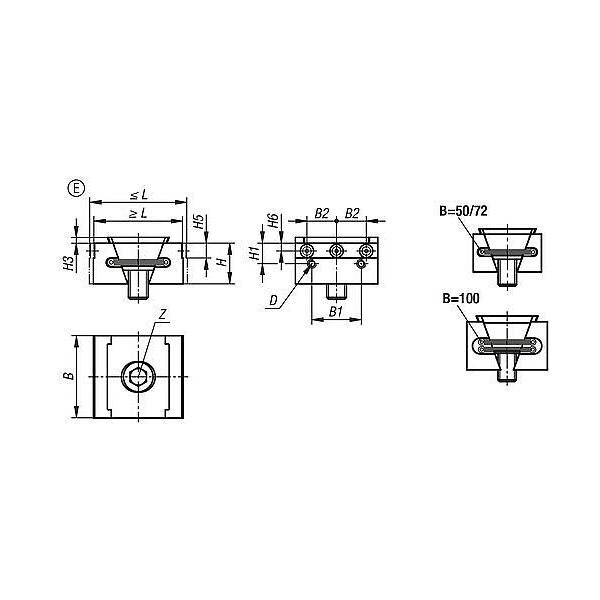

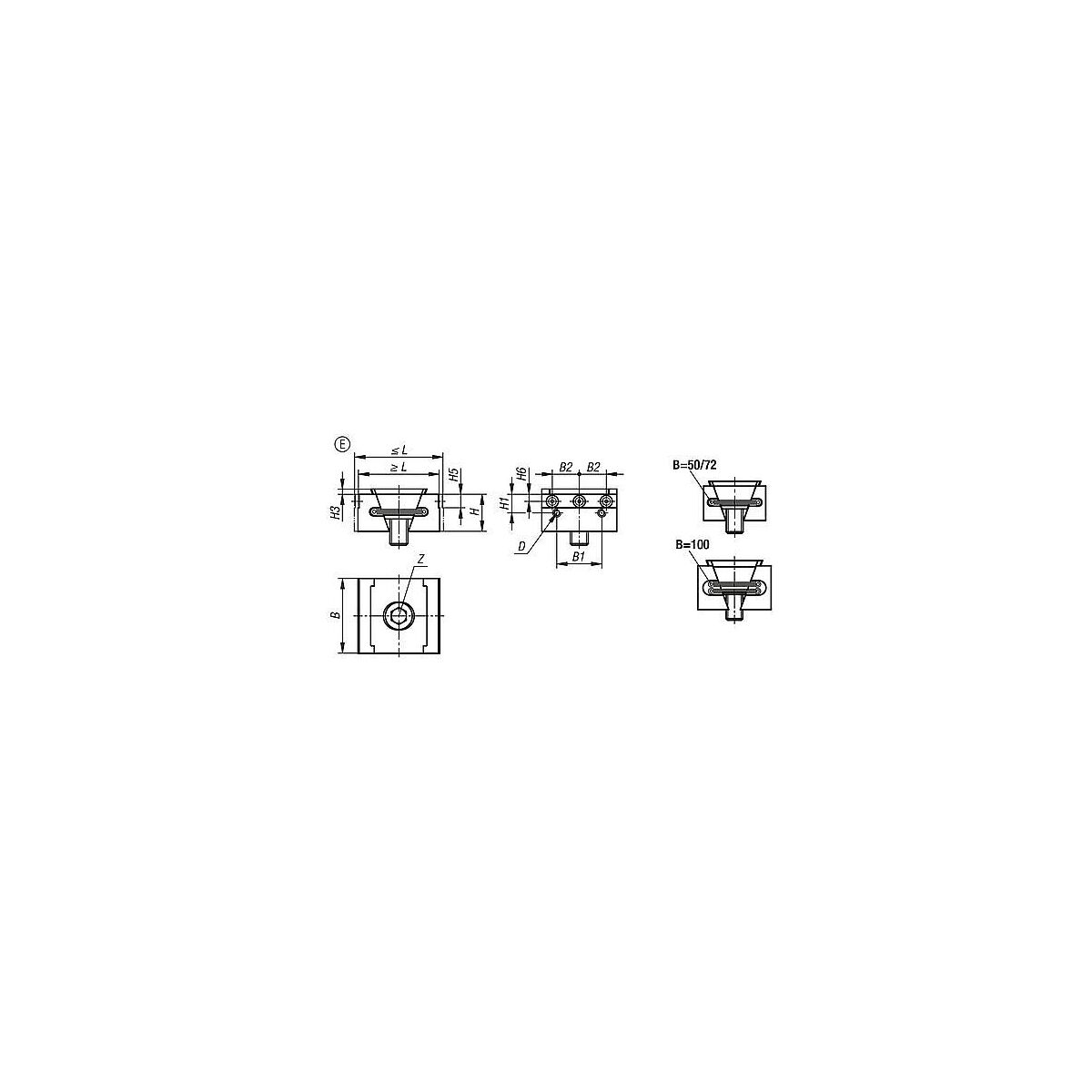

Merkmal:
- H 1: 21,6 mm
- Material Grundkörper: Einsatzstahl
- Benennung: Keilspanner
- PL Edelstahl: false
- RoHS: false
- Oberfläche Grundkörper: gehärtet und phosphatiert
- Ausführung 1: doppelseitig
- Form: E
- Form-Typ: mit Pins
- H 3: 5 mm
- B 1: 64 mm
- B 2: 40 mm
- H 5: 9 mm
- H 6: 4,75 mm
- L max.: 90,5 mm
- Anzieh- drehmoment max.: 150 Nm
- L min.: 80,5 mm
- Spannkraft max.: 50 kN
- D Innengewinde: M8
- Z Zylinderschraube DIN 912: M16X40
- C Durchgangsbohrung für Zylinderschraube DIN 912: M16
