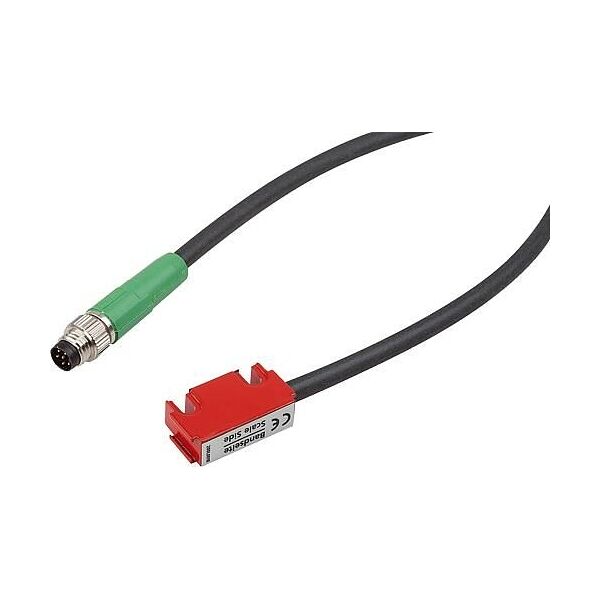

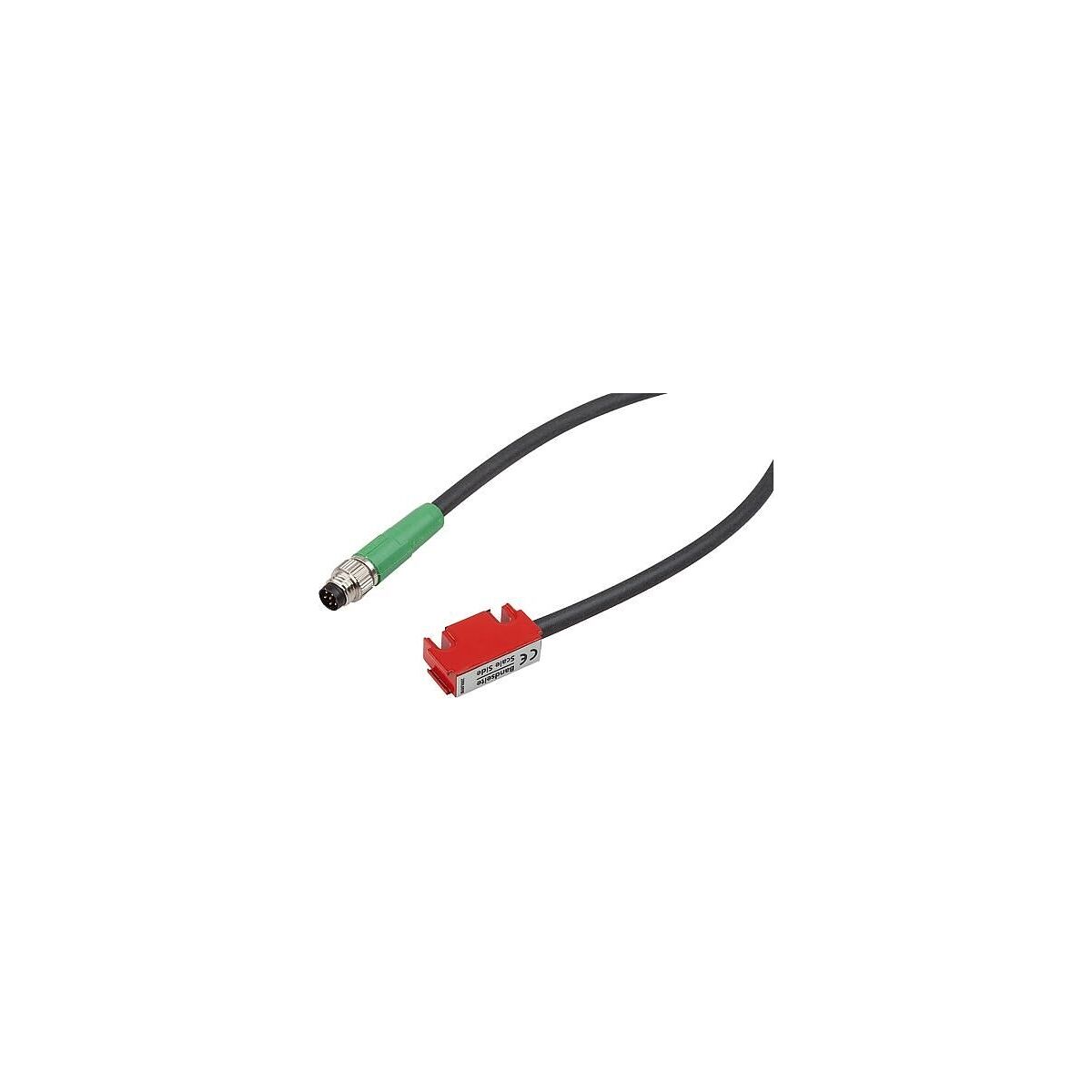

Magnetsensor, Miniaturbauform, rot, Aluminium
Artikel-Nr.: K1658.010001
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Identifikation & Klassifikation
| Artikelnummer | K1658.010001 | |
| EAN / GTIN | 4059245519002 | |
| Herstellernummer | K1658.010001 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Beschreibung:
Werkstoff
- Gehäuse Aluminium.
- Kabelmantel PUR.
- Kompakte Bauform von Sensor und Stecker.
- M8-Steckverbinder, 6-polig, 1x Stift (E15).
- Anschlusskabel 6-adrig ø 5,2 mm.
- Biegeradius Kabel >= 52 mm (dynamisch).
- K1658.010001
- Arbeitet mit Magnetbändern K1663.
- Der Leseabstand zwischen Sensor und Band muss 0,1 bis 2 mm betragen.
- Die Speisung der Betriebsspannung und Stromaufnahme des Sensors erfolgt über die Folgeelektronik.
- Die Systemgenauigkeit, Wiederholgenauigkeit und Verfahrgeschwindigkeit ist abhängig von der Folgeelektronik.
- Steckbarer Anschluss an die Positionsanzeiger K1657.
- - Umgebungstemperatur 0…60 °C
- - Lagertemperatur -10…70 °C
- Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen.
- A) Leseabstand Sensor/ Band ≤ 2 mm
- B) seitlicher Versatz ± 2 mm
- C) Fluchtungsfehler ± 3°
- D) Längsneigung ± 1°
- E) Seitenneigung ± 3°
- Positionsanzeiger K1657.
- Magnetbänder K1663.
- Relative Luftfeuchtigkeit 100%. Eine Betauung ist zulässig (Sensorkopf).
- - Schutzart IP 67; EN 60529 (Sensorkopf)
- - Schockfestigkeit 2000 m/s², 11 ms; EN 60068-2-27
- - Vibrationsfestigkeit 200 m/s², 50 Hz…2 kHz; EN 60068-2-6
- 1) Sinus vor Cosinus
- 2) aktive Messfläche
- 3) Magnetband
Merkmal:
- Farbe Grundkörper: rot
- Material Grundkörper: Aluminium
- Benennung: Magnetsensor
- PL Edelstahl: false
- RoHS: true
- Ausführung 1: Miniaturbauform
- für Artikelnummer: 21924-1531 / 21924-1651
