Držák soustružnických nástrojů - A16Q-SVPBL11-22AE
Artiklové číslo: THC13467
Vaše materiálové číslo:
Upozorňujeme na prodlouženou dodací lhůtu a omezené poradenství:
Tuto položku pro vás objednáváme přímo u výrobce, protože není součástí našeho hlavního sortimentu, a proto ji nemáme skladem.
InformaceÚdaje o výrobku
Technické údaje
| Druh produktu | Soustružnický držák |
Identifikace a klasifikace
| Katalogové číslo | THC13467 | |
| EAN / GTIN | 4960664585342 | |
| Číslo výrobce | THC13467 | |
| L-číslo | L22410 78 | |
| Výrobce/odpovědná osoba | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 NEUSS, Deutschland, www.kyocera-unimerco.de |
Popis
Popis:

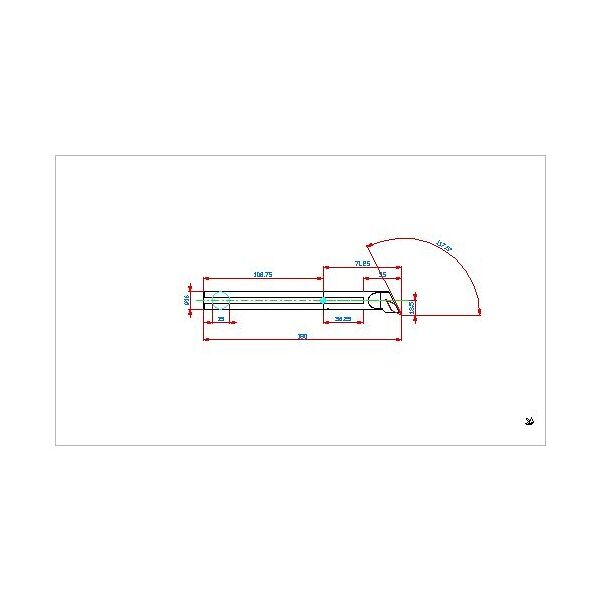

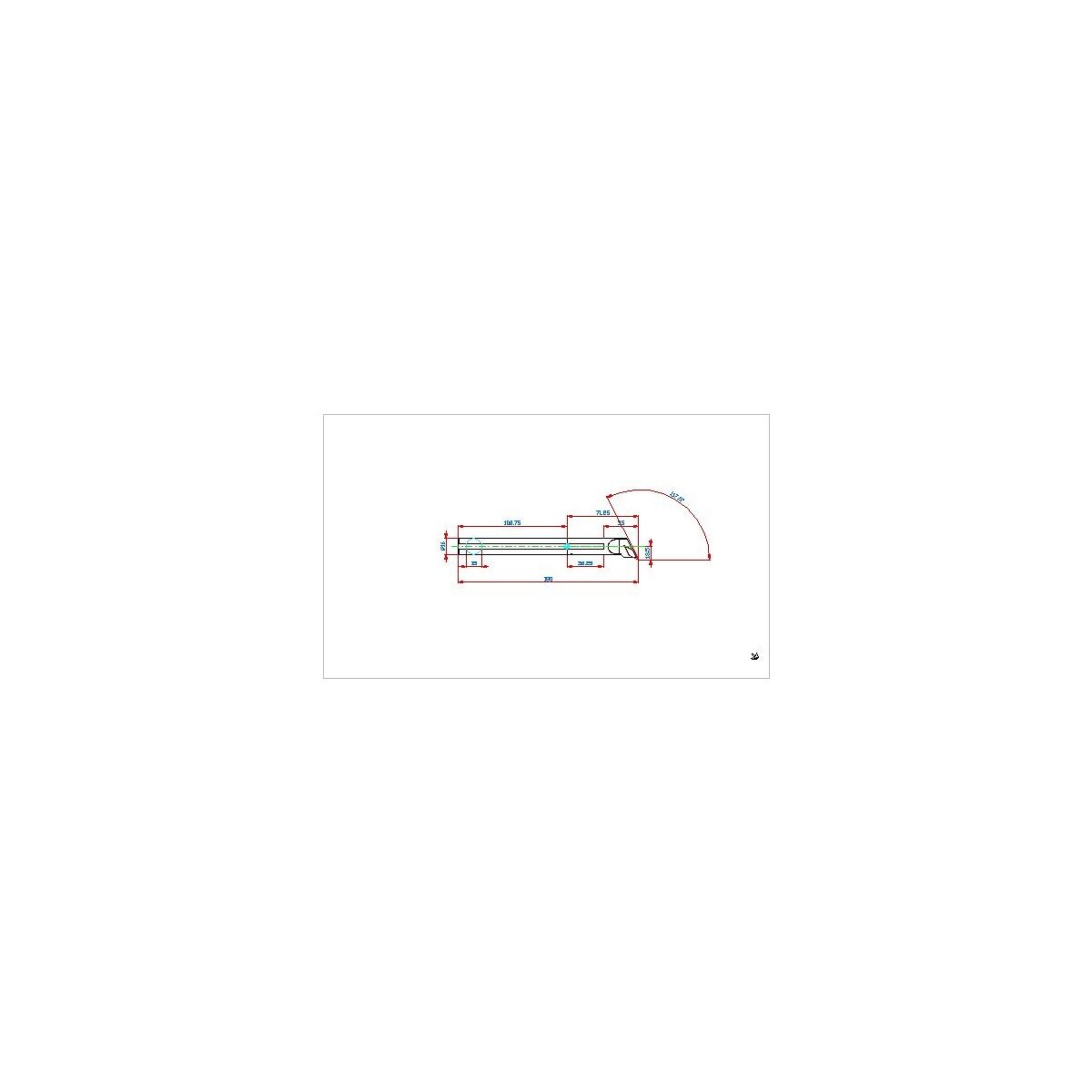

- Držák toolholder - A16Q-SVPBL11-22AE
Charakteristika:
RE (GTC - poloměr rohu, Pos. A): 0.4 mmCNSC (GTC – kód stylu vkládání chladicí kapaliny): 1 CXSC (GTC - Kód stylu výstupu chladicí kapaliny): 1 S (GTC - Tloušťka vložky, Pos. A): 3.18 mmAN (GTC - úhel vůle hlavní, Pos. A): 5 DegreeGAMO (GTC - úhel hráze ortogonální): 5 DegreeIC (GTC - vepsaný průměr kruhu, Pos. A): 6.35 mmHF (GTC - funkční výška): 10.5 mmVložte velikost: 11 WF (GTC - funkční šířka): 13.5 mmH (GTC - výška křídla): 15 mmPrůměr dříku (DCON): 16 DCON (GTC - strana stroje s průměrem připojení): 16 mmMinimální průměr vrtáku: 22 DMIN (GTC - minimální průměr vrtání): 22 mmDélka hlavy (levá): 35 KAPR (GTC - úhel řezné hrany nástroje): 117.5 DegreeCZCMS (GTC - strana stroje s kódem velikosti připojení): 160 Celková délka (OAL): 180 LF (GTC - funkční délka): 180 mmOAL (GTC - celková délka): 180 mmRUKA (GTC - směr řezání): L Typ: Left Materiál: Steel MIID (GTC - identifikace Master Insert): VBMT110304 Vnitřní chladicí kapalina: Yes
