Plně izolovaný momentový klíč s přestrčným 4hranem, Maximální utahovací moment: 120Nm
Artiklové číslo: 657556 120
Vaše materiálové číslo:
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Kliknutím zvětšíte obrázek
Du finder flere oplysninger i beskrivelsesteksten.
- Nastavení utažení: Utahování doprava a doleva
- Přesnost měření utahovacího momentu: ±4
- Protokol o zkoušce: Zkušební protokol výrobce
- Upínací 4hran: 1/2
Údaje o výrobku
Technické údaje
| Maximální utahovací moment | 120 Nm | |
| Elektrická izolace | VDE 1000 V | |
| Nastavení utažení | Utahování doprava a doleva | |
| Přesnost měření utahovacího momentu | ±4 % | |
| Protokol o zkoušce | Zkušební protokol výrobce | |
| Celková délka L | 420 mm | |
| Rozsah utahovacích momentů | 20 Nm - 120 Nm | |
| Dělení stupnice, 1 dílek = | 1 Nm | |
| Hmotnost | 1 440 g | |
| Upínací 4hran | 1/2 palec | |
| Ukazatel | analogové | |
| Signalizace spuštění | akustický; dotykový | |
| Princip vypínání | mechanické spuštění krátké dráhy | |
| Typ připojení | Hnací čtyřhran (pro ráčnu) | |
| Měřicí technika | mechanická | |
| Funkce zalomení | ne | |
| Funkce slipr | ne | |
| QuickRelease / funkce rychlé výměny | ne | |
| Vlečná ručička | ne | |
| Data lze protokolovat | ne | |

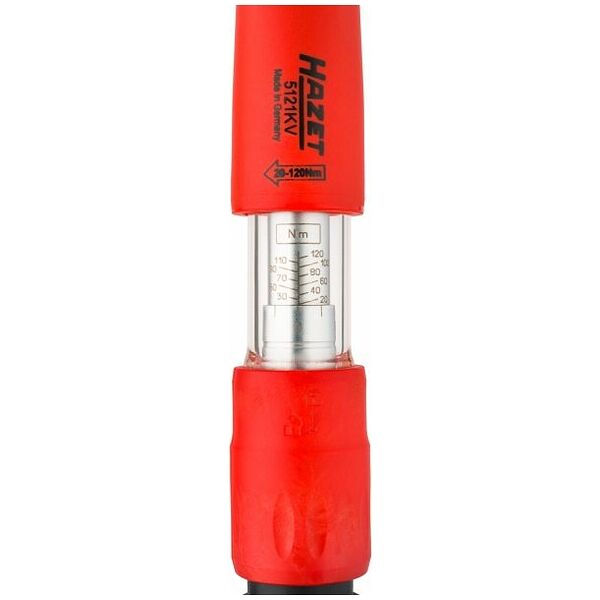

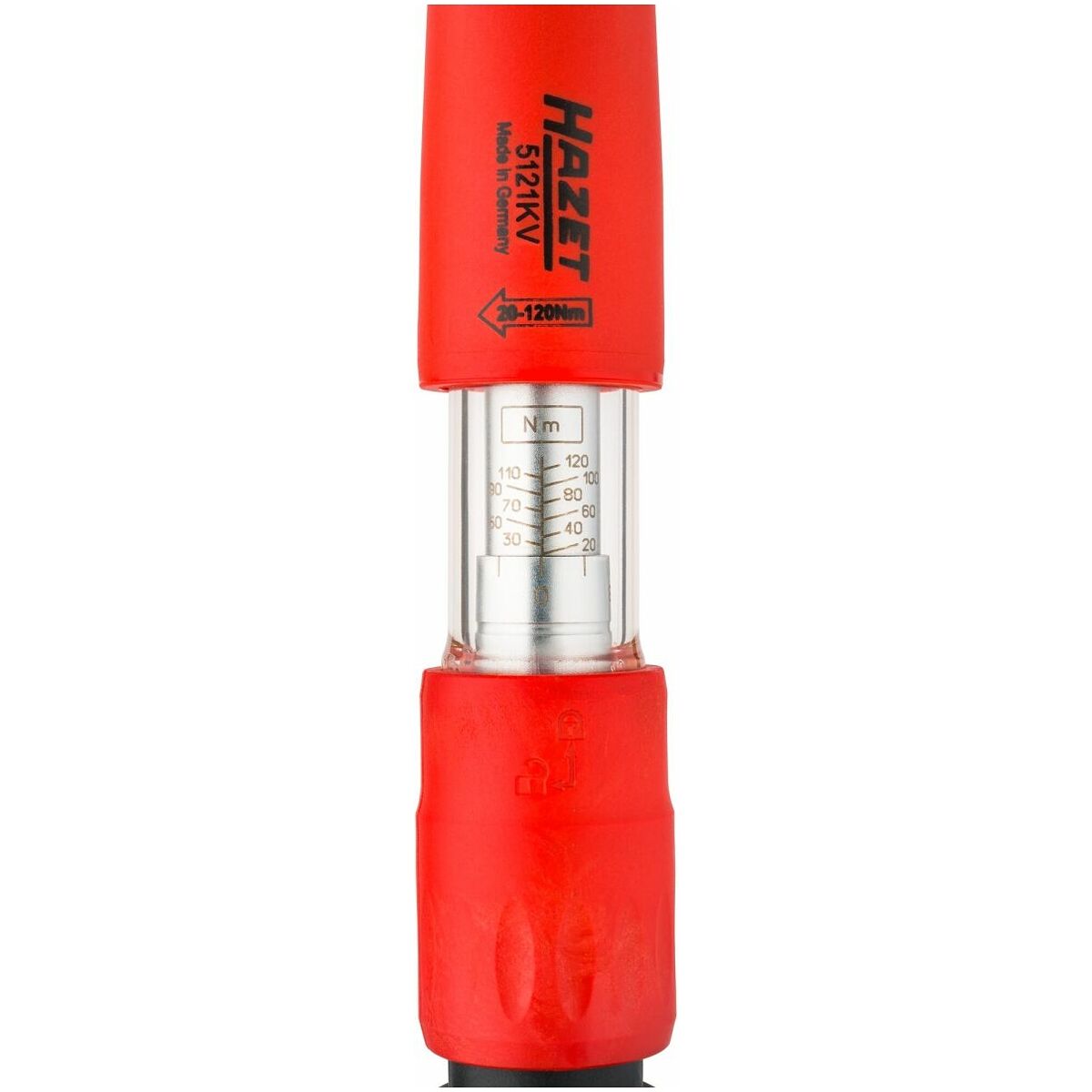

| Nastavení hodnoty vypínání | s nastavovací stupnicí | |
| Feedback | s vypínáním | |
| Přepínatelné rozlišení | lbfft | |
| Měření | Krouticí moment | |
| Možnost přenastavení hodnoty vypínání | nastavitelný | |
| Norma | DIN EN ISO 6789 | |
| Délka páky včetně z výroby kalibrovaného odpichu [l3] | 345 mm | |
| Druh produktu | Momentový klíč |
Identifikace a klasifikace
| Katalogové číslo | 657556 120 | |
| EAN / GTIN | 4000896233397 | |
| Číslo výrobce | 5121KV | |
| Výrobce/odpovědná osoba | HAZET-WERK Hermann Zerver GmbH & Co. KG, Güldenwerther Bahnhofsstraße 25-29, 42857 REMSCHEID, Deutschland, www.hazet.com |
Popis
Provedení:
Momentový klíč plně izolovaný do 1 000 V dle DIN EN IEC 60900 / VDE 0682-201.
Jednoramenný momentový klíč, nastavitelný pomocí stupnice, s pojistkou proti neúmyslné změně nastavení. Integrovaná ráčna, přestrčením 4hranu pravý a levý chod.
Měrné jednotky: Nm.
Jednoramenný momentový klíč, nastavitelný pomocí stupnice, s pojistkou proti neúmyslné změně nastavení. Integrovaná ráčna, přestrčením 4hranu pravý a levý chod.
Měrné jednotky: Nm.
Funkce:
Při dosažení nastavené hodnoty utažení klíč „se signálem“ (slyšitelně a hmatatelně) vypne a je opět připraven k okamžitému použití.
Norma:
Testováno dle DIN EN ISO 6789.
Přesnost:
± 4% z nastavené hodnoty.
Údaje o použití:
Legenda k výkresu a vzorce:
l1 = délka páky bez nástrčného nástroje
l2 = seřízená rozteč momentového klíče
l3 = délka páky včetně z výroby kalibrovaného odpichu
l4 = rozteč nástrčného nástroje
L = celková délka nástroje
T1 = krouticí moment, který musíte nastavit
T2 = předepsaný krouticí moment
l1 = délka páky bez nástrčného nástroje
l2 = seřízená rozteč momentového klíče
l3 = délka páky včetně z výroby kalibrovaného odpichu
l4 = rozteč nástrčného nástroje
L = celková délka nástroje
T1 = krouticí moment, který musíte nastavit
T2 = předepsaný krouticí moment
Pozor:
Případné opravy nechte provést pouze v servisním středisku HAZET, protože dle DIN EN 60900 / VDE 0682-201 musí být následně provedena zkouška opraveného kusu napětím 10 000 V!
Poznámka:
Pro práce pod napětím do 1000 V. V bezpečnostní zóně smí být vzájemně kombinovány pouze plně izolované nástroje.
Garantovaná přesnost měření točivého momentu vychází z rozsahu momentu kalibrovaného dle DIN EN ISO 6789.
Garantovaná přesnost měření točivého momentu vychází z rozsahu momentu kalibrovaného dle DIN EN ISO 6789.
