Strojní tvářecí závitník HOLEX Pro Master Form s mazacími drážkami HSS-E-PM, TiN, G: G1/8
Artiklové číslo: 139475 G1/8
Vaše materiálové číslo:
Nový produkt
- Druh závitu: G
- Vrcholový úhel: 55
- Řezný materiál: HSS E PM
- Norma: DIN 2189
- Toleranční třída: ISO 228 X
Údaje o výrobku
Technické údaje
| Rozměr závitu | G1/8 | |
| Povlak | TiN | |
| Druh závitu | G | |
| Vrcholový úhel | 55 stupeň | |
| Řezný materiál | HSS E PM | |
| Norma | DIN 2189 | |
| Toleranční třída | ISO 228 X | |
| Tvar náběhu | C | |
| Stopka | Válcová stopka s h9 | |
| Vnitřní chlazení | ne | |
| Použití při způsobu vrtání | do 3×D při slepém otvoru; do 3×D při průchozím otvoru | |
| Směr řezu | pravý | |
| Stoupání závitu | 0,907 mm | |
| Chodů na palec | 28 | |
| Závit ⌀ | 9,73 mm | |

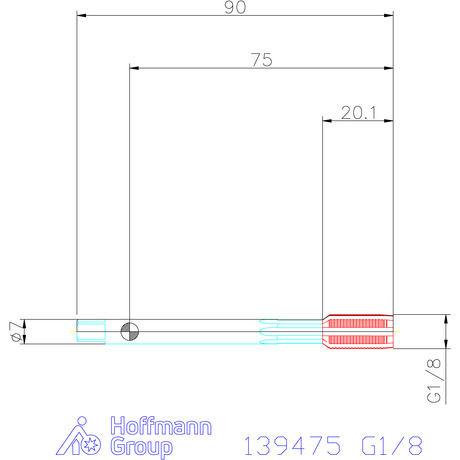

| Celková délka L | 90 mm | |
| ⌀ stopky Ds | 7 mm | |
| Stopka 4hran □ | 5,5 mm | |
| Směrná hodnota ⌀ otvoru pod závit | 9,25 mm | |
| Počet drážek na třísky | 6 | |
| Barevný kroužek | zelená | |
| Počet břitů Z | 6 | |
| Hloubka závitu | 29,19 mm | |
| Série | Pro Form | |
| Druh produktu | Tvářecí závitník |
Identifikace a klasifikace
| Katalogové číslo | 139475 G1/8 | |
| EAN / GTIN | 4069515003735 | |
| Číslo výrobce | 139475 G1/8 | |
| Výrobce/odpovědná osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Aplikační tabulka
N
20
N
20
P
27
P
25
P
25
P
10
M
8
N
20
Popis
Provedení:
DIN 2189 (≈ DIN 5156). S mazacími drážkami; optimální mazací efekt i u hlubších závitů.
HOLEX Pro Form:
Výkonný tvářecí závitník vhodný k použití v širokém spektru materiálů.
HOLEX Pro Form:
Výkonný tvářecí závitník vhodný k použití v širokém spektru materiálů.
- Řezný materiál HSS-E-PM pro vysokou pevnost proti opotřebení
- Optimalizovaný povlak HiPIMS TiN nejnovější generace.
Použití:
Pro válcový trubkový závit DIN-ISO 228/1 (ne pro spoje utěsněné závitem).
