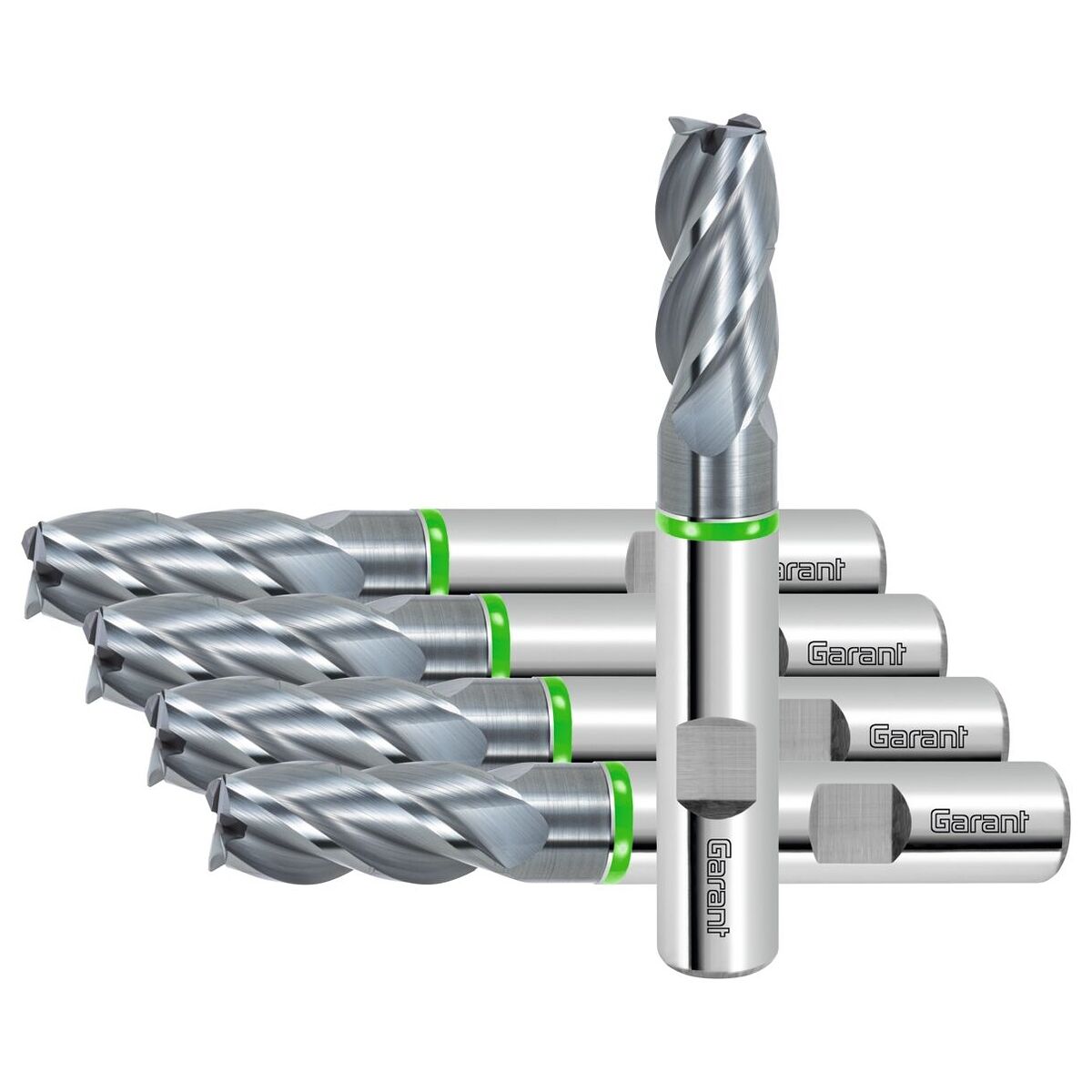

Fresa a codolo cilindrico in HMI GARANT Steel con rompitruciolo HPC (formato convenienza), 5 pezzi
Codice art.: GG1049 6
Codice materiale:
- Materiale da taglio: HMI
- Norma: DIN 6527
- Modello: N
- Tolleranza ⌀ nominale: f8
- Numero denti Z: 4
Dettagli prodotto
Dati tecnici
| Serie | Master Steel | |
| ⌀ Tagliente DC | 6 mm | |
| Rivestimento | TiAlN | |
| Materiale da taglio | HMI | |
| Norma | DIN 6527 | |
| Modello | N | |
| Tolleranza ⌀ nominale | f8 | |
| Numero denti Z | 4 | |
| Angolo dell’elica | 38 grado | |
| Caratteristica angolo dell’elica | differente | |
| Passo dei taglienti | differente | |
| Direzione di avanzamento | orizzontale, obliquo e verticale | |
| Larghezza di fresatura ae per operazioni di fresatura | Scanalatura piena con profondità di taglio 1×D; 0,3×D per contornatura | |
| Codolo | DIN 6535 HB | |
| Passaggio interno per LR | no | |
| Strategia di truciolatura | HPC | |
| Lunghezza taglienti Lc | 13 mm | |
| Sporgenza totale L1 incl. posizione libera | 20 mm | |
| ⌀ Posizione libera D1 | 5,8 mm | |
| Lunghezza complessiva L | 57 mm | |
| ⌀ Codolo Ds | 6 mm | |
| Numero di rompitrucioli | 1 | |
| Larghezza dello smusso angolare a 45° | 0,12 mm | |
| Angolazione dello smusso angolare | 45 grado | |
| Avanzamento fz per fresatura di scanalature in acciaio < 900 N/mm2 | 0,04 mm | |
| Avanzamento fz per contornatura in acciaio < 900 N/mm2 | 0,05 mm | |
| Colore collarino | verde | |
| Contenuto | 5″ | |
| Tipo di prodotto | Frese per spallamenti |
Identificazione e classificazione
| Codice articolo | GG1049 6 | |
| EAN / GTIN | 4069515046343 | |
| Codice del produttore | GG1049 6 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tabella dati
P
250
P
200
P
180
P
160
M
70
M
50
K
120
Descrizione
Esecuzione:
Per sgrossatura e finitura.
Rompitruciolo per una rottura controllata del truciolo. Per lavorazioni sicure nella produzione automatizzata grazie all’affidabile evacuazione dei trucioli dal componente.
Fino a 1,5×D dal pieno a valori massimi di avanzamento ed elevata silenziosità.
Rompitruciolo per una rottura controllata del truciolo. Per lavorazioni sicure nella produzione automatizzata grazie all’affidabile evacuazione dei trucioli dal componente.
Fino a 1,5×D dal pieno a valori massimi di avanzamento ed elevata silenziosità.
Vantaggi:
Forma delle scanalature ottimizzata, spoglia eccentrica rettificata, elevati volumi di trucioli.
Nota:
Come n. art. 203049.
