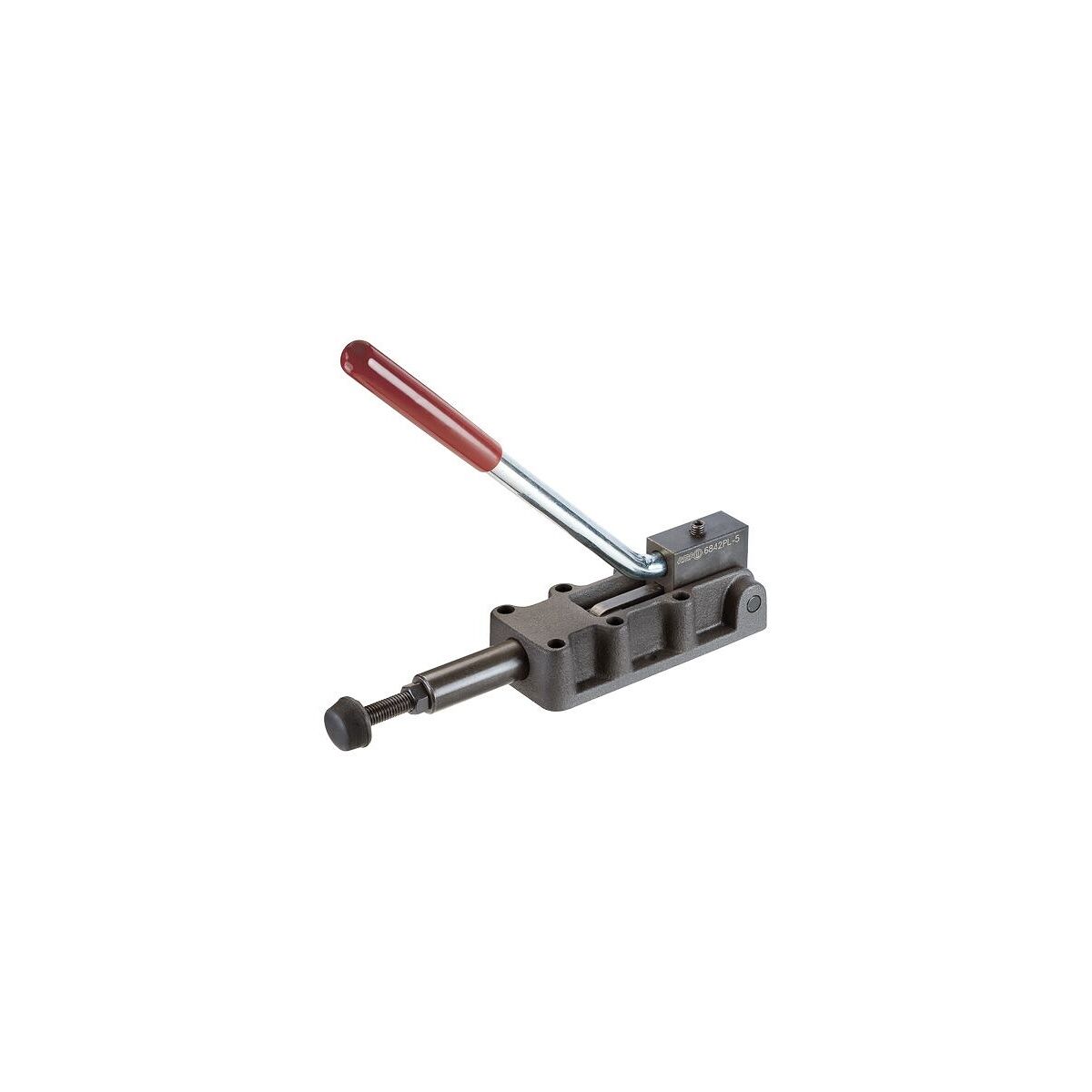

Dispositivi di fissaggio a spinta e trazione con leva a mano intercambiabile, Modello: 8
Codice art.: 376760 8
Codice materiale:
Dettagli prodotto

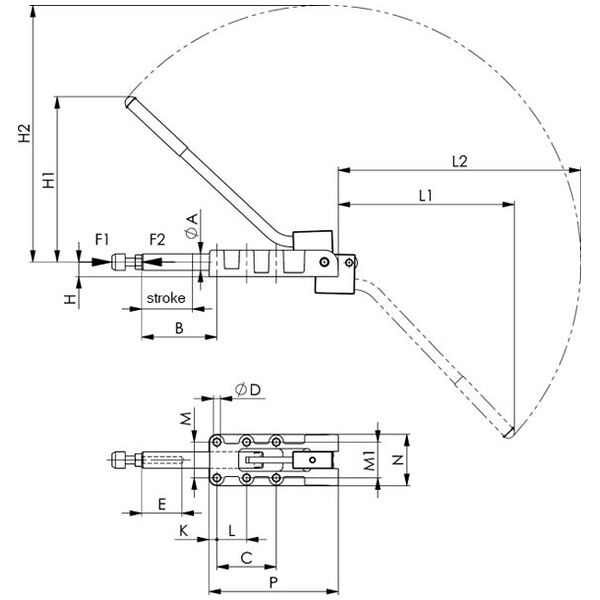

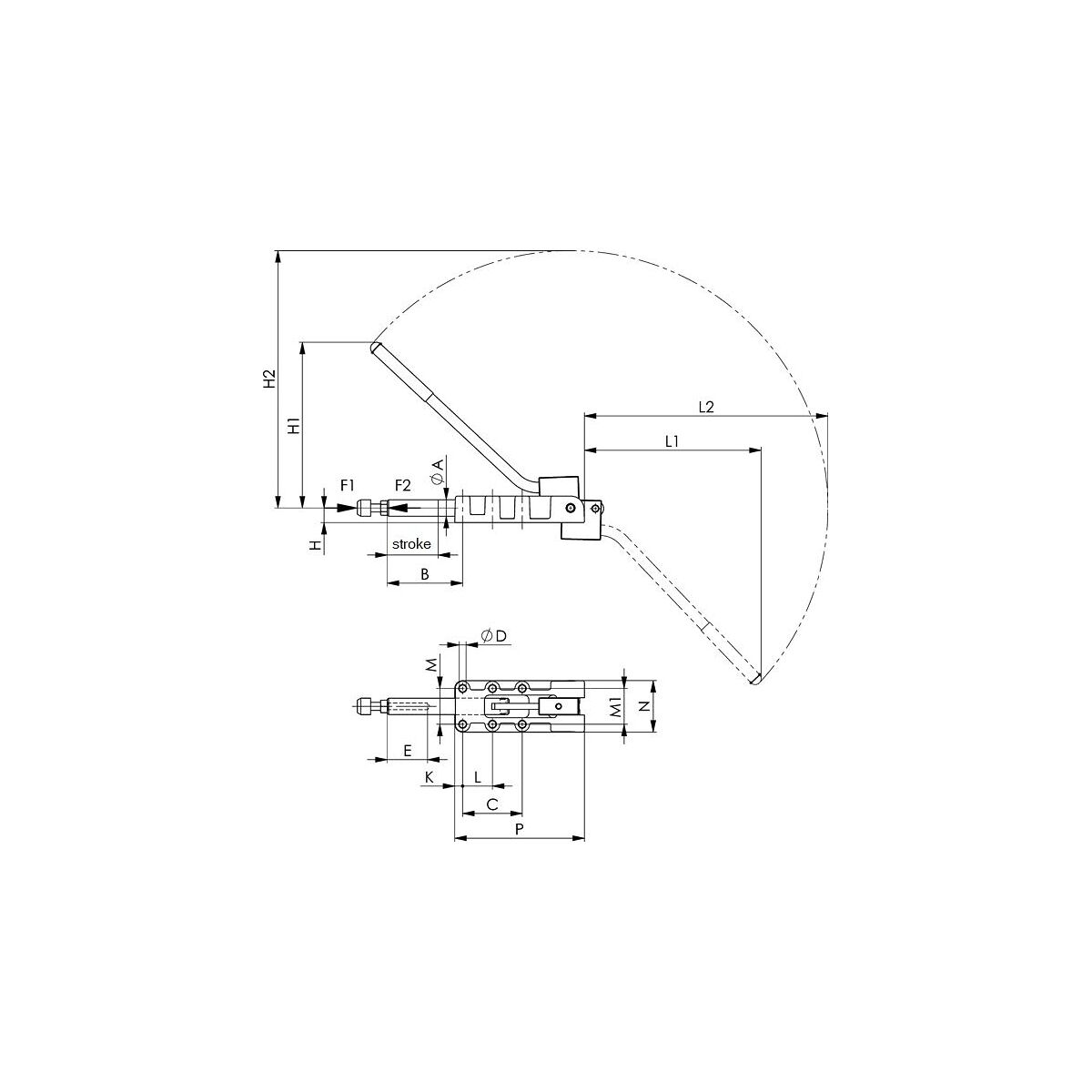

Dati tecnici
| Modello | 6842PL | |
| Distanza fori k | 14,5 mm | |
| Distanza fori l | 70 mm | |
| Distanza fori m | 70 mm | |
| Distanza fori g | 60 mm | |
| Larghezza corpo base n | 84 mm | |
| Lunghezza corpo base f | 254 mm | |
| Altezza serraggio h fino al centro vite | 28 mm | |
| ⌀ Foro d | 10,3 mm | |
| Corsa di serraggio | 106 mm | |
| Forza di tenuta P (pressione e trazione) | 45.000 N | |
| Altezza complessiva H | 360 mm | |
| Lunghezza complessiva L | 440 mm | |
| Vite di pressione | M16×80 mm | |
| Peso | 7,72 kg | |
| Tipo di prodotto | Dispositivi di fissaggio a spinta e trazione |
Identificazione e classificazione
| Codice articolo | 376760 8 | |
| EAN / GTIN | 4020772092689 | |
| Codice del produttore | 92684 | |
| Produttore/persona responsabile | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descrizione
Esecuzione:
- Struttura estremamente stabile, con guida dell’asta del pistone.
- Asta e leva sono sincronizzate.
- Corpo base in ghisa malleabile.
- Componenti di sollevamento e asta di spinta in acciaio bonificato, zincato e passivato.
- Vite di pressione bonificata.
- Perni temprati, boccole sinterizzate, privi di manutenzione.
- Per forze di serraggio elevate.
- Corpo base in ghisa malleabile, brunito.
Uso:
- Per serrare/sganciare rapidamente durante la produzione in serie.
- Come tenditore a pressione e trazione.
- Per il montaggio in dispositivi di serraggio speciali.
- Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
