Morsetto di serraggio a cuneo, esecuzione larga scanalato, Filettatura M × Lunghezza L: M12X40mm
Codice art.: 370029 M12X40
Codice materiale:
Dettagli prodotto

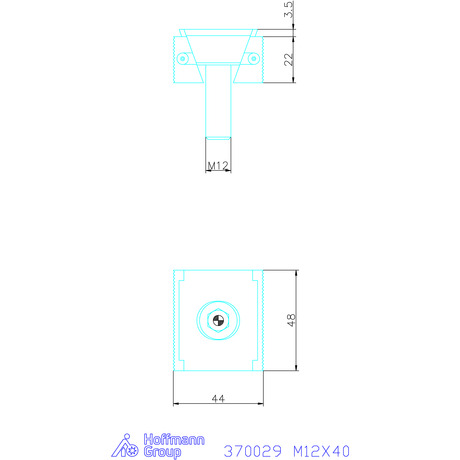

Dati tecnici
| Filettatura | M12 | |
| Lunghezza L | 40 mm | |
| A minimo | 44 mm | |
| A massimo | 49,5 mm | |
| Larghezza B | 48 mm | |
| Altezza C | 22 mm | |
| Altezza E | 3,5 mm | |
| Forza di serraggio massima | 30 kN | |
| Tipo di prodotto | Dispositivo di fissaggio a compressione |
Identificazione e classificazione
| Codice articolo | 370029 M12X40 | |
| EAN / GTIN | 4059245032839 | |
| Produttore/persona responsabile | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Descrizione
Uso:
- Le superfici del cuneo generano elevate forze di serraggio.
- I morsetti di serraggio a cuneo possono essere utilizzati nei fori filettati o nelle scanalature a T.
- Durante l’avvitamento della vite di serraggio, i segmenti di serraggio premono contro i pezzi.
- Un foro longitudinale nel cuneo doppio consente lo spostamento e la compensazione della tolleranza. Movimento di spostamento: M8 = ± 0,5 mm; M10 e M12 = ± 1,0 mm; M16 = ± 1,5 mm.
- I morsetti di serraggio a cuneo sono adatti a serraggi multipli.
Materiale:
Cuneo doppio e segmenti di serraggio in acciaio bonificato temprato nero.
