Morsa autocentrante, corpo base Xtric, Modello: 80SA
Codice art.: 363000 80SA
Codice materiale:
Dettagli prodotto
Dati tecnici
| Serie | Xtric | |
| Peso | 3,1 kg | |

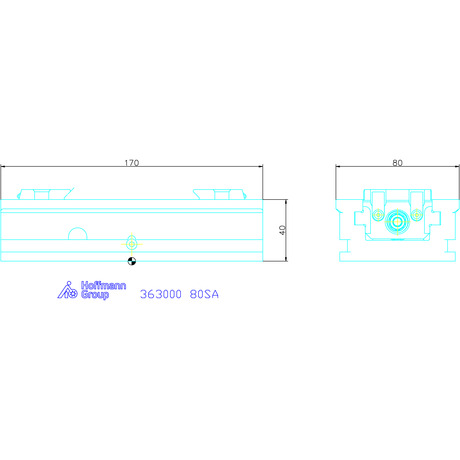

| L | 170 mm | |
| B | 75 mm | |
| Altezza H | 40 mm | |
| Barretta polisferica | 52 mm | |
| Coppia massima | 85 Nm | |
| Dimensione apertura | 10 mm; 5 mm | |
| Forza di serraggio massima | 25 kN | |
| Codice a colori | Xtric 80 | |
| Tipo di prodotto | Morsa per macchine utensili |
Identificazione e classificazione
| Codice articolo | 363000 80SA | |
| EAN / GTIN | 4069515014939 | |
| Codice del produttore | 363000 80SA | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Descrizione
Esecuzione:
- Ottima accessibilità e simmetria perfetta.
- Interamente temprate e fresate di precisione sul lato inferiore.
- Serraggio di pezzi grezzi e finiti con sollevamento minimo di ganasce e componenti.
- Serraggio concentrico perfetto grazie all’impostazione del centro.
- Invertendo le ganasce, è possibile modificare il campo di serraggio.
Uso:
Perfette per la lavorazione su 5 lati. Serraggio concentrico.
Per:
Fornitura:
Corpo base, mandrino, madreviti.
Accessori speciali:
Chiave dinamometrica n. art. 656050, inserto per chiavi a bussola n. art. 642229 13, stazione di montaggio n. art. 358595 80.
Codolo di serraggio n. art. 363190 52.
Codolo di serraggio n. art. 363190 52.
Nota:
Le ganasce riportate adatte n. art. 363010 – 363045 non sono comprese nella fornitura. Situazione di serraggio S2 creata invertendo la ganascia.
Warning:
Uso previsto
Uso scorretto ragionevolmente prevedibile
- Elemento di serraggio progettato per il montaggio in una fresatrice.
- Per il serraggio di pezzi allo stato grezzo o di pezzi semilavorati.
- Possibilità di adattamento alla geometria del pezzo grazie alle diverse esecuzioni e alle ganasce riportate disponibili.
- Usare solo se montato correttamente e tutti i dispositivi di sicurezza e di protezione della macchina sono perfettamente funzionanti.
Uso scorretto ragionevolmente prevedibile
- Non usare la morsa autocentrante per eseguire lavori di tornitura.
- Non serrare la morsa autocentrante sul margine di serraggio.
- Non montare componenti non conformi alle specifiche.
- Non apportare modifiche non autorizzate.
- Non usare in aree a rischio di esplosione.
