Morse di precisione NC HiPo Clamp Con amplificatore di forza, Modello: 125
Codice art.: 360455 125
Codice materiale:
- Esecuzione: Sistema di fissaggio modulare
Dettagli prodotto
Dati tecnici
| Serie | HiPoClamp | |
| Esecuzione | Sistema di fissaggio modulare | |
| Forza di serraggio fino a max. | 40 kN | |
| Peso | 35 kg | |
| Lunghezza complessiva L | 512 mm | |
| Lunghezza corpo base a | 424 mm | |
| Larghezza corpo base B | 125 mm | |
| Campo di serraggio b | 0 mm - 182 mm | |
| Altezza corpo base c – 0,02 | 100 mm | |
| Campo di serraggio d | 131 mm - 313 mm | |
| Altezza ganasce h | 39,5 mm | |
| Scanalatura longitudinale H7 | 20 mm | |
| m ± 0,02 | 180 mm | |
| Scanalatura trasversale n H7 | 20 mm | |
| o − 0,02 | 40 mm | |
| Distanza scanalatura p H7 | 20 mm | |
| r ± 0,015 | 118 mm | |
| s − 0,02 | 62 mm | |
| t | 144 mm | |
| Codice a colori per accessori adatti | HiPo | |
| Tipo di prodotto | Morsa per macchine utensili |
Identificazione e classificazione
| Codice articolo | 360455 125 | |
| EAN / GTIN | 4069515011327 | |
| Codice del produttore | 360455 125 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Descrizione
Esecuzione:
- Precisione di accoppiamento 0,02 mm.
- Dimensioni di allineamento compatibili con le marche più comuni.
- Struttura universale per sistemi di ganasce diversi.

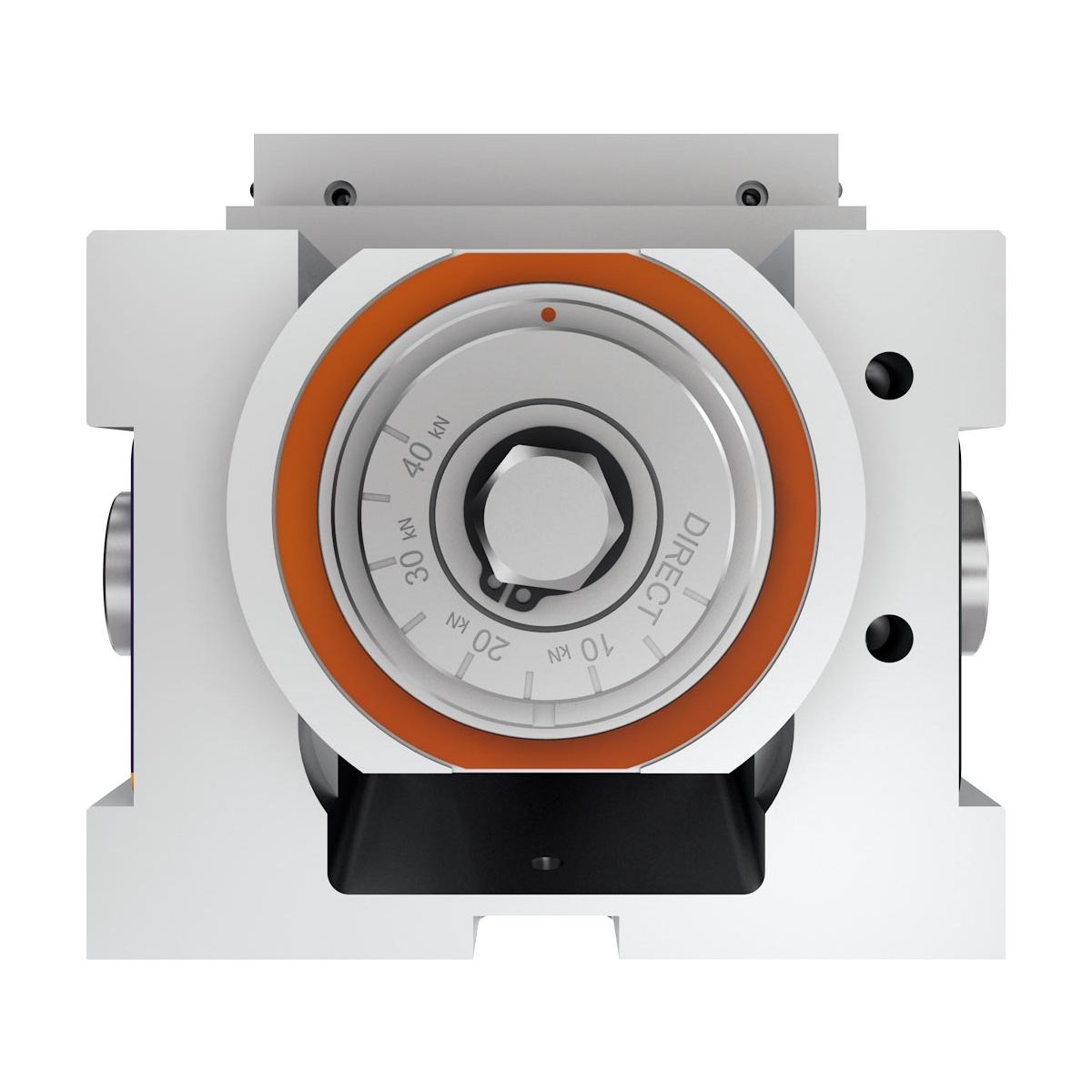

- Guida di scorrimento temprata a induzione.
- Mandrino completamente sigillato (ridotta necessità di pulizia).
- Fori filettati su ambo i lati per il fermapezzo.
- Inclusi fori 18M16 per sistema di serraggio sul punto zero con interasse da 200 mm.
- Tutti i lati rettificati tranne quello frontale: Installazione orizzontale e laterale.
- Possibilità di montare trasmissione ad angolo.
- Mandrino completamente incapsulato e nitrurato.
- Filettatura per fermapezzo.
Fornitura:
Accessori speciali:
Nota:
Warning:
Bestimmungsgemäße Verwendung
Sachwidriger Einsatz
- Spannmittel zur Montage in Maschine, die für Fräsbearbeitung konzipiert ist.
- Für Spannen von Werkstücken im Rohzustand oder teilbearbeiteten Werkstücken.
- Anpassung an Werkstückgeometrie durch verschiedene Ausführungen sowie Aufsatzbacken möglich.
- Nur bei ordnungsgemäßer Montage und voll funktionsfähigen Sicherheits- und Schutzvorrichtungen der Maschine verwenden.
Sachwidriger Einsatz
- Zentrispanner nicht für Drehbearbeitung verwenden.
- Keine Montage von Komponenten, die nicht den Spezifikationen entsprechen.
- Keine eigenmächtigen Umbauten vornehmen.
- Nicht in explosionsgefährdeten Bereichen verwenden.
