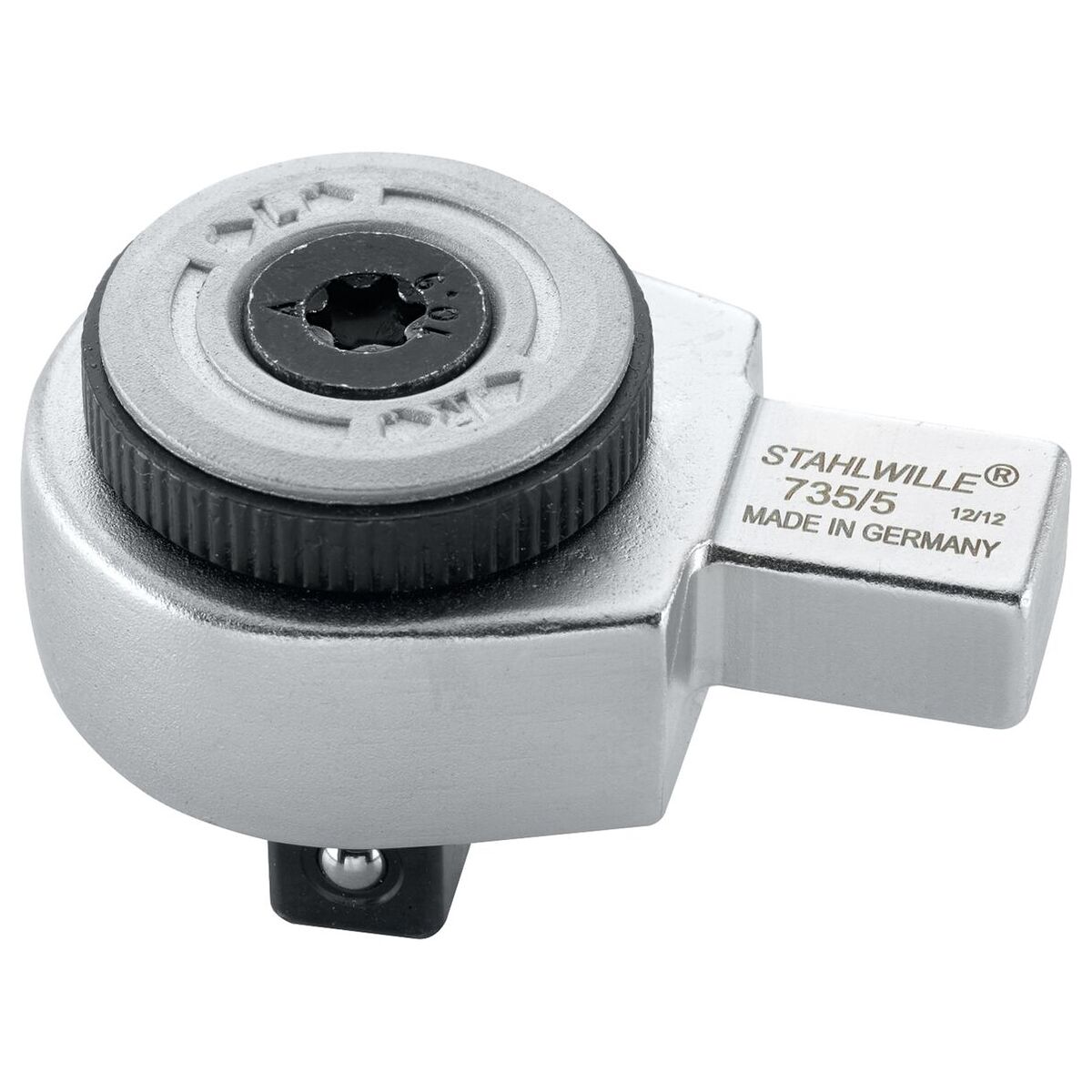

Cliquet emboîtable réversible, Type-Carré d'entraînement: 1-3/8pouce
Réf.: 657600 1-3/8
Référence:
- Outil interchangeable: Embout
- Carré d'entraînement: 3/8
Détails du produit
Caractéristiques techniques
| Outil interchangeable | Embout | |
| Carré d'entraînement | 3/8 pouce | |

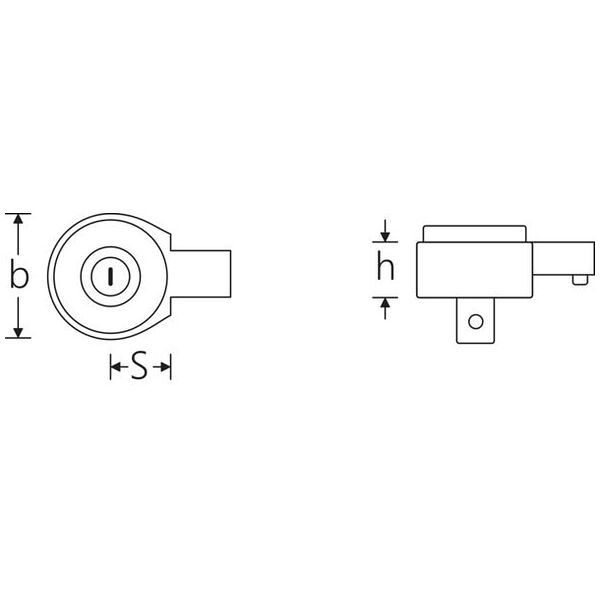

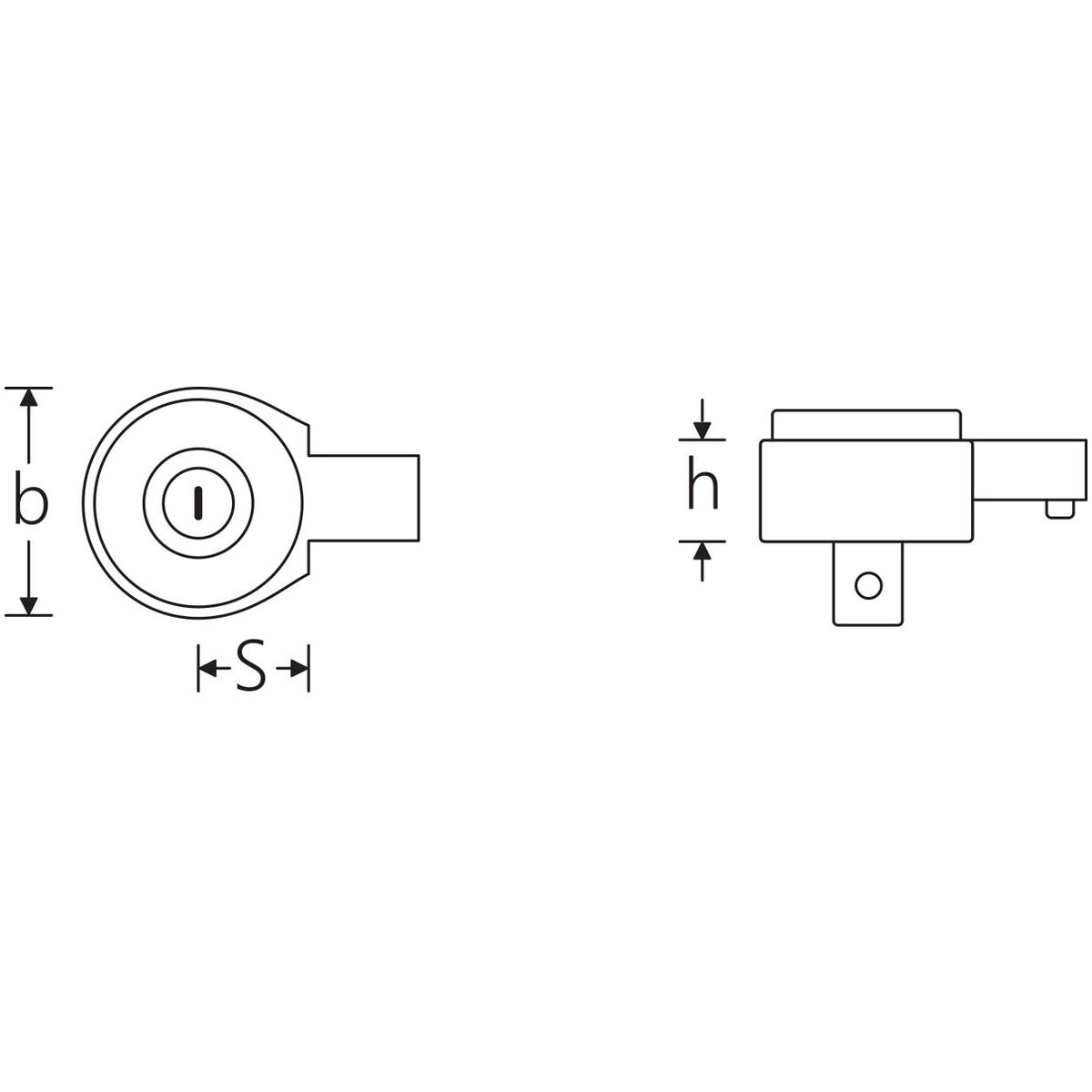

| Largeur b | 33 mm | |
| Hauteur h | 24 mm | |
| Capacité de charge max. | 80 Nm | |
| Mesure étalon S | 17,5 mm | |
| Nombre de dents | 60 | |
| Emmanchement | 9×12 mm | |
| Cliquet réversible | oui | |
| Cliquet avec éjecteur | non | |
| Type de produit | Cliquets |
Identification et classification
| Référence article | 657600 1-3/8 | |
| EAN / GTIN | 4018754034512 | |
| Réf. fabricant | 58250005 | |
| Fabricant/personne responsable | STAHLWILLE Eduard Wille GmbH & Co. KG, Lindenallee 27, 42349 WUPPERTAL, Deutschland, www.stahlwille.de |
Description
Exécution:
Forgés; tous les outils avec raccords = queue rectangulaire avec goupille à ressort. En conséquence, garantie d'une assise sûre et fixe des embouts dans la clé dynamométrique.
Cliquet emboîtable réversible.
Cliquet emboîtable réversible.
Matière(s):
Acier au chrome, chromage sur nickel pour résistance à l’écaillement.
Données d'utilisation:
Légende du schéma et de la formule:
L1 = longueur de levier sans embout
l2 = mesure étalon réglée sur la clé dynamométrique
L3 = longueur de levier avec mesure étalon usine
L4 = mesure étalon de l’embout
L = longueur totale de l’outil
T1 = couple à régler
T2 = couple prescrit
L1 = longueur de levier sans embout
l2 = mesure étalon réglée sur la clé dynamométrique
L3 = longueur de levier avec mesure étalon usine
L4 = mesure étalon de l’embout
L = longueur totale de l’outil
T1 = couple à régler
T2 = couple prescrit
Adapté(s) pour:
Clés dynamométriques avec emmanchement rectangulaire.
Remarque(s):
Respecter la mesure étalon des embouts et la comparer à celle de l’outil de réglage (voir certificat d’étalonnage/manuel d’instructions de la clé dynamométrique utilisée). En cas de différence, corriger la mesure étalon!
Autres embouts avec emmanchement carré 22×28 mm disponibles sur demande.
Autres embouts avec emmanchement carré 22×28 mm disponibles sur demande.
