Mandrins courts Type A, HSK-A 100, Plage de serrage: 1-16mm
Réf.: 307735 1-16
Référence:
- Norme de porte-outils: ISO 12164-1; DIN 69882-7; DIN 69893-1
- Forme: A
- Arrosage interne: Oui, à 50 bars max.
- Qualité d'équilibrage G avec une vitesse de rotation: G 2,5 à 25 000 min-1
- Précision de concentricité: ≤ 20
Détails du produit
Caractéristiques techniques
| Plage de serrage | 1 mm - 16 mm | |
| Support | HSK-A 100 | |
| Norme de porte-outils | ISO 12164-1; DIN 69882-7; DIN 69893-1 | |
| Forme | A | |
| Arrosage interne | Oui, à 50 bars max. | |
| Qualité d'équilibrage G avec une vitesse de rotation | G 2,5 à 25 000 min-1 | |
| Précision de concentricité | ≤ 20 µm | |
| Type | Étroit | |

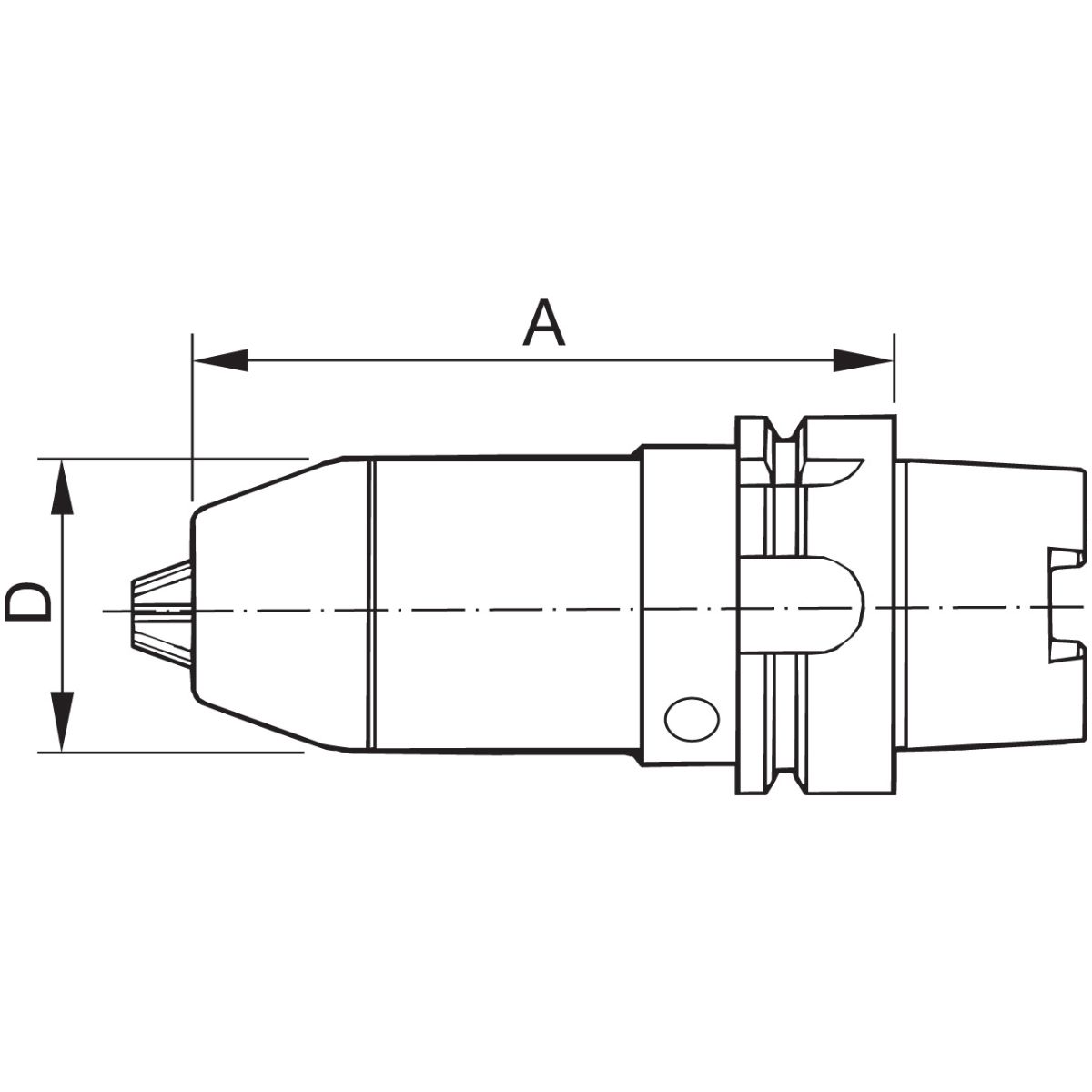

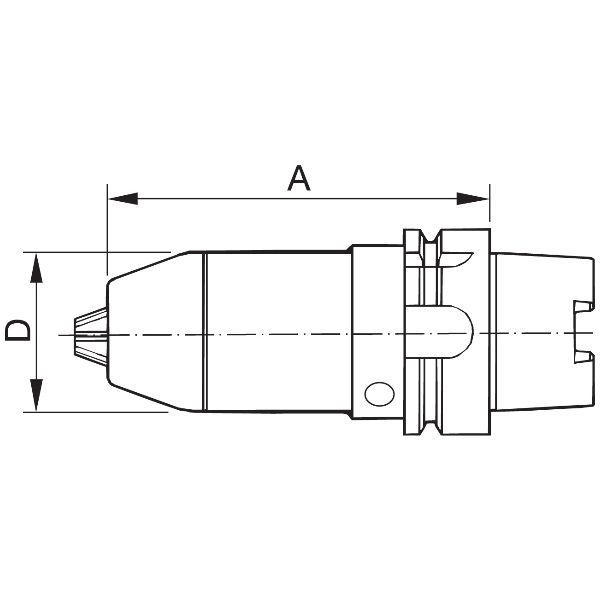

| Longueur de col cote A | 110 mm | |
| ⌀ ext. D | 50 mm | |
| Clé de serrage Torx® de rechange 625220 | TX25 | |
| Type de produit | Mandrins de perçage |
Identification et classification
| Référence article | 307735 1-16 | |
| EAN / GTIN | 4045197931894 | |
| Réf. fabricant | 307735 1-16 | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Description
Exécution:
- Pour rotation à droite et à gauche
- Avec RFID / alésage Balluffchip.
Avec arrosage interne max. 50 bars.
Précision de concentricité < 20 µm.
- Exécution étroite.
- Apport de lubrifiant ciblé sur les outils avec arrosage interne.
- Couples de retenue optimum au niveau de l'outil.
Livraison:
Avec clé de serrage munie d'une poignée transversale.
Accessoire(s):
Warning:
Bestimmungsgemäße Verwendung
Sachwidriger Einsatz
- Gerät zum Spannen von zylindrischen Werkzeugschäften in Maschinenspindeln verwenden.
- Gerät ist ausschließlich für Rechts- und Linkslauf bestimmt.
- Spannbereich: 0,3 mm bis 16 mm.
- Maximale Drehzahl: 25.000 min-1.
Sachwidriger Einsatz
- Spannen von konischen Schäften.
- Spannen von Vierkant- oder ähnlichen Schäften.
- Spannen von beschädigten Schäften.
- Überschreiten von maximalem Anzugsmoment (15 Nm).
- Überschreiten von maximaler Drehzahl (25.000 min-1).
- Verwenden von Verlängerungen oder Anzugshilfen.
