Mandrins de perçage Type AD, BT 40, Plage de serrage: 0,5-13mm
Réf.: 303171 0,5-13
Référence:
- Norme de porte-outils: ISO 7388-2; JIS B6339
- Forme: AD
- Arrosage interne: Oui, à 50 bars max.
- Qualité d'équilibrage G avec une vitesse de rotation: G 2,5 à 25 000 min-1
- Précision de concentricité: ≤ 20
Détails du produit
Caractéristiques techniques
| Plage de serrage | 0,5 mm - 13 mm | |
| Support | BT 40 | |
| Norme de porte-outils | ISO 7388-2; JIS B6339 | |
| Forme | AD | |
| Arrosage interne | Oui, à 50 bars max. | |
| Qualité d'équilibrage G avec une vitesse de rotation | G 2,5 à 25 000 min-1 | |
| Précision de concentricité | ≤ 20 µm | |
| Couple de serrage maximal Md max | ≤ 14 Nm | |

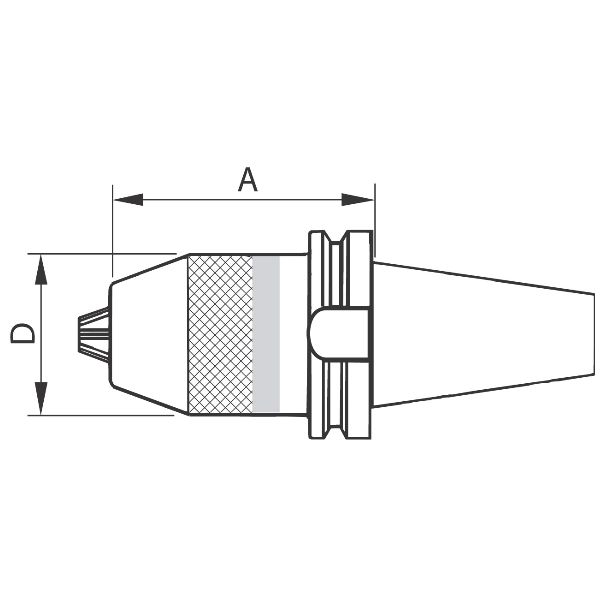

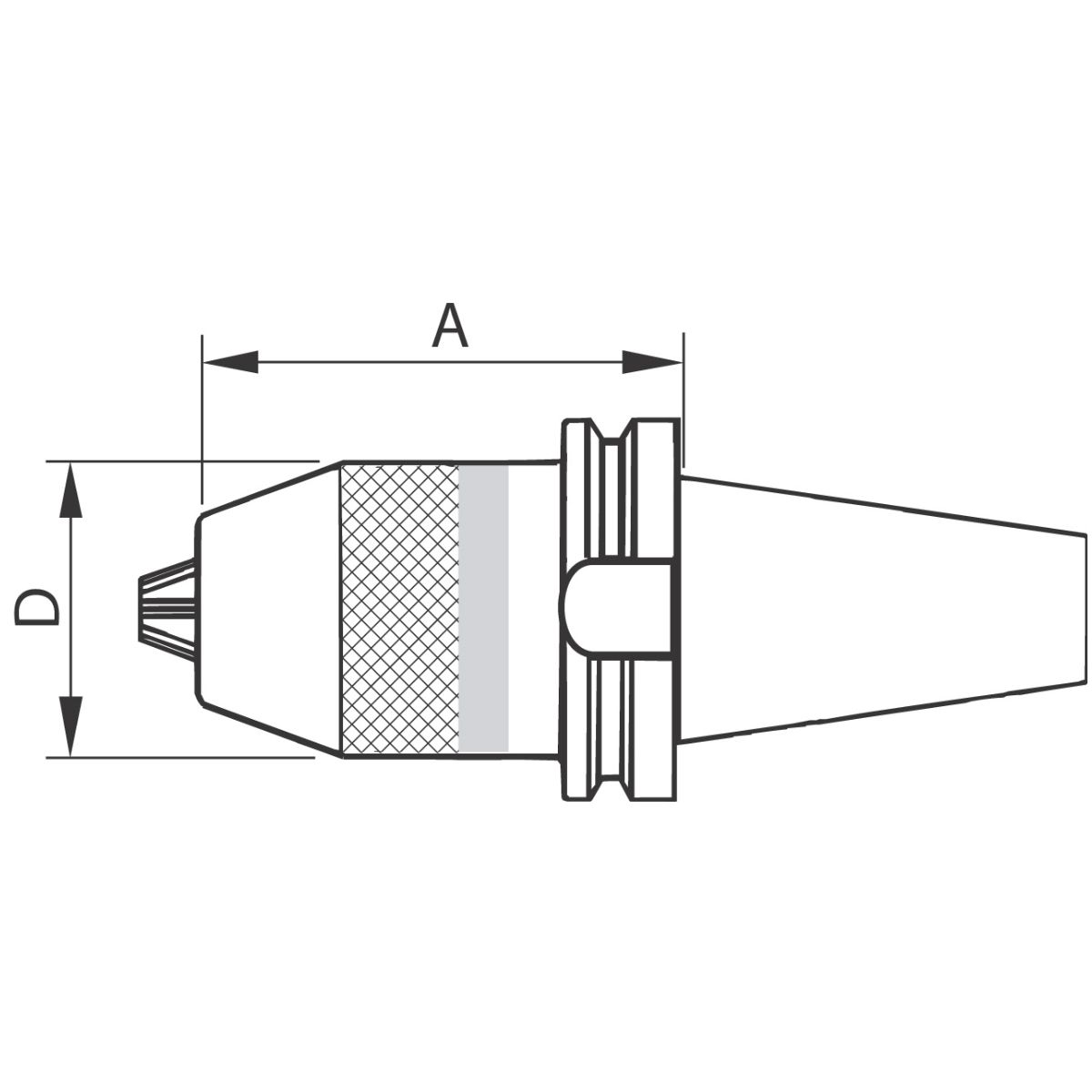

| Longueur de col cote A | 92 mm | |
| ⌀ ext. D | 43 mm | |
| Clé de serrage Torx® de rechange 625220 | TX25 | |
| Type de produit | Mandrins de perçage |
Identification et classification
| Référence article | 303171 0,5-13 | |
| EAN / GTIN | 4045197937957 | |
| Réf. fabricant | 303171 0,5-13 | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Description
Exécution:
Pour rotation à droite et à gauche.
Précision de concentricité < 20 µm.
Avec arrosage interne max. 50 bars.
Précision de concentricité < 20 µm.
- Exécution étroite.
- Apport de lubrifiant ciblé sur les outils avec arrosage interne.
- Couples de retenue optimum au niveau de l'outil.
Avec arrosage interne max. 50 bars.
Livraison:
Avec clé de serrage.
Accessoire(s):
Warning:
Bestimmungsgemäße Verwendung
Sachwidriger Einsatz
- Gerät zum Spannen von zylindrischen Werkzeugschäften in Maschinenspindeln verwenden.
- Gerät ist ausschließlich für Rechts- und Linkslauf bestimmt.
- Spannbereich: 0,3 mm bis 16 mm.
- Maximale Drehzahl: 25.000 min-1.
Sachwidriger Einsatz
- Spannen von konischen Schäften.
- Spannen von Vierkant- oder ähnlichen Schäften.
- Spannen von beschädigten Schäften.
- Überschreiten von maximalem Anzugsmoment (15 Nm).
- Überschreiten von maximaler Drehzahl (25.000 min-1).
- Verwenden von Verlängerungen oder Anzugshilfen.
