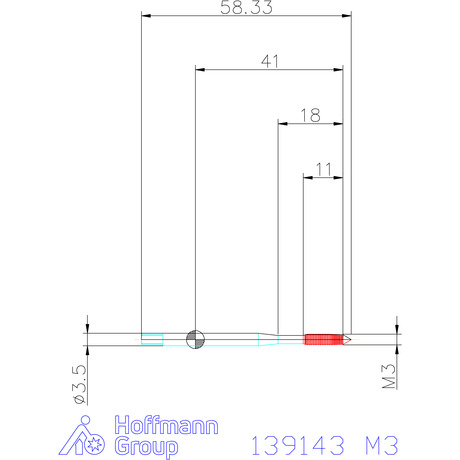

Taraud machine à refouler HOLEX Pro Form sans goujures de lubrification 6GX, TiN, M: M3
Réf.: 139143 M3
Référence:
- Type de filetage: M
- Angle de flanc: 60
- Type d'outils: HSS E PM
- Norme: DIN 2174
- Norme de filetage: DIN 13
Détails du produit
Caractéristiques techniques
| Taille de filetage | M2,7 | |
| Revêtement | TiN | |
| Type de filetage | M | |
| Angle de flanc | 60 degré | |
| Type d'outils | HSS E PM | |
| Norme | DIN 2174 | |
| Norme de filetage | DIN 13 | |
| Classe de tolérance | ISO 3X 6GX | |
| Entrée | C | |
| Queue | Queue cylindrique avec h9 | |
| Arrosage interne | non | |
| Utilisation avec le type d'alésage | jusqu'à 1,5×D pour les trous borgnes; jusqu'à 1,5×D pour les trous débouchants | |
| Sens de la coupe | droite | |
| Pas de filetage | 0,5 mm | |
| Longueur totale L | 56 mm | |
| ⌀ queue Ds | 3,5 mm | |
| Carré corps □ | 2,7 mm | |
| ⌀ perçage valeur indicative | 2,8 mm | |
| Filetage ⌀ | 3 mm | |
| Nombre de goujures | 3 | |
| Bague de couleur | Vert | |
| Nombre de dents Z | 3 | |
| Profondeur de filetage | 4,5 mm | |
| Série | Pro Form | |
| Type de produit | Tarauds à refouler |
Identification et classification
| Référence article | 139143 M3 | |
| EAN / GTIN | 4069515003384 | |
| Réf. fabricant | 139143 M3 | |
| Fabricant/personne responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tableau d’application
N
20
N
20
P
27
P
25
P
25
P
10
M
8
N
20
Description
Exécution:
DIN 2174 (≈ DIN 371 ≤ M10; ≈ DIN 376 ≥ M12). Avec goujures de lubrification; lubrification optimale sur filetages profonds.
Classe de tolérance: ISO 3X / 6GX = surcoté de 0,02 − 0,04 mm.
HOLEX Pro Form: Taraud à refouler performant pour une utilisation dans un large éventail de matériaux.
Classe de tolérance: ISO 3X / 6GX = surcoté de 0,02 − 0,04 mm.
HOLEX Pro Form: Taraud à refouler performant pour une utilisation dans un large éventail de matériaux.
- Nuance de coupe HSS-E-PM pour une grande résistance à l’usure.
- Revêtement TiN HIPIMS optimisé de dernière génération.
Utilisation:
Pour pièces à protéger par une couche galvanoplastique ou se rétractant légèrement lors de la trempe.
