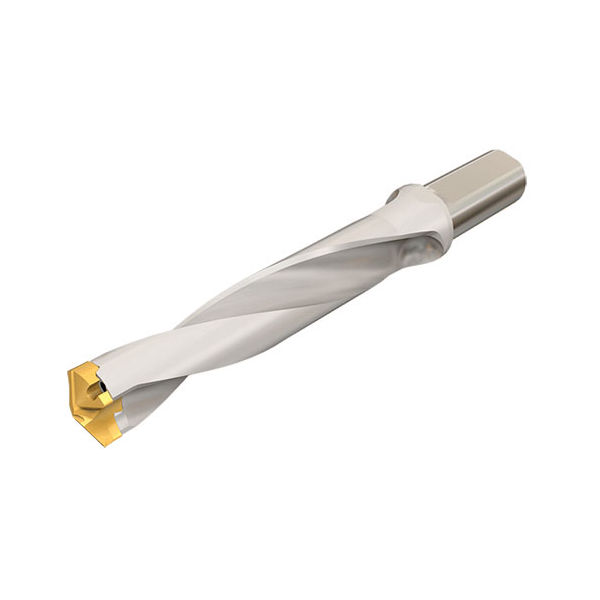

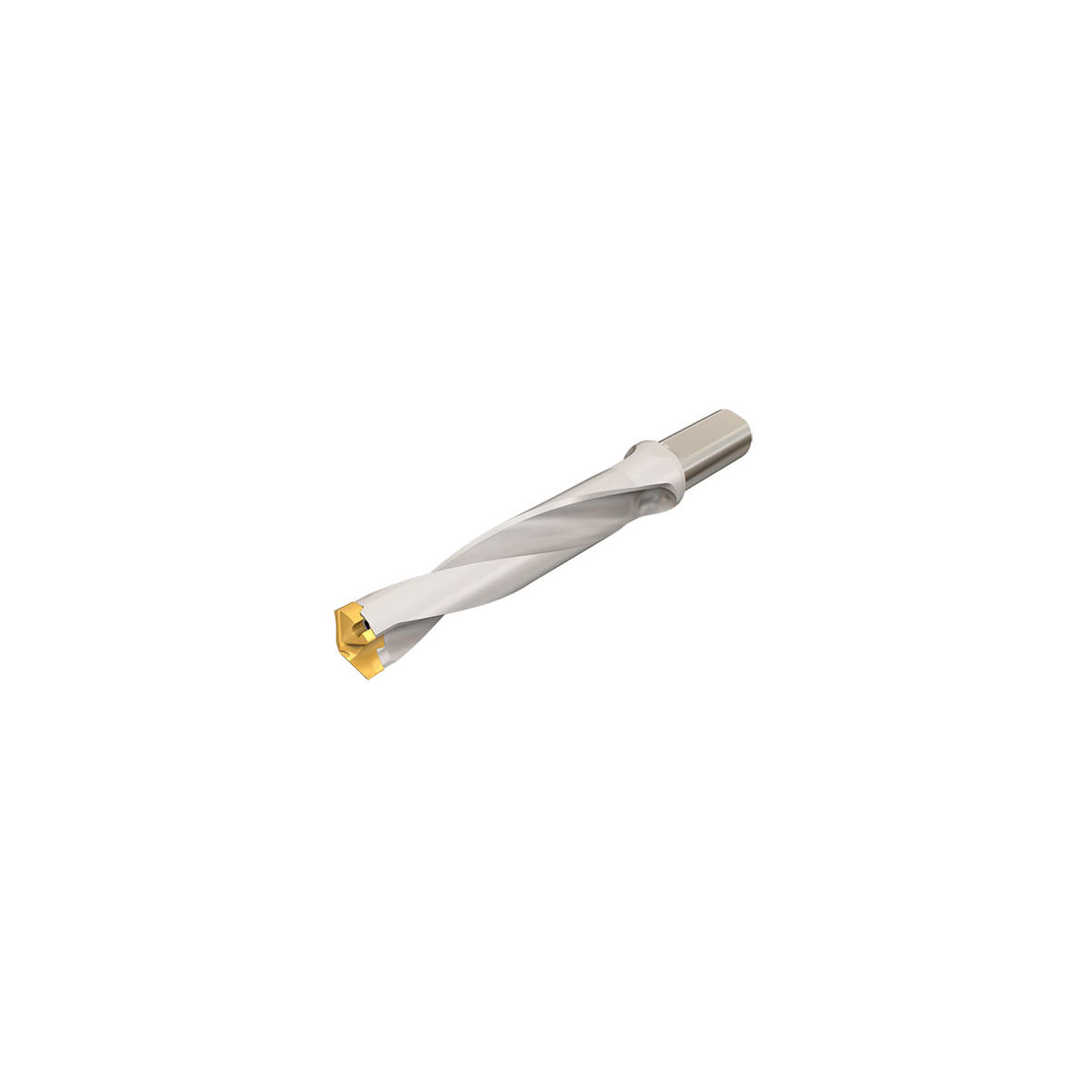

DCM 135-067-16A-5D Bohrkörper mit Weldonschaft, Bohrtiefe 5xD
Artikel-Nr.: L24040 1072
Sachnummer:
Bitte beachten Sie die Lieferzeit und eingeschränkte Beratung:
Diesen Artikel bestellen wir für Sie direkt beim Hersteller, da er nicht Bestandteil unseres Hauptsortiments ist und somit nicht bei uns auf Lager liegt.
InfosProduktdetails
Technische Daten
| Serie | CHAMDRILL | |
| Produktart | Wendeplattenbohrer |
Identifikation & Klassifikation
| Artikelnummer | L24040 1072 | |
| EAN / GTIN | 7291075101492 | |
| Herstellernummer | 3200472 |
Beschreibung
Beschreibung:

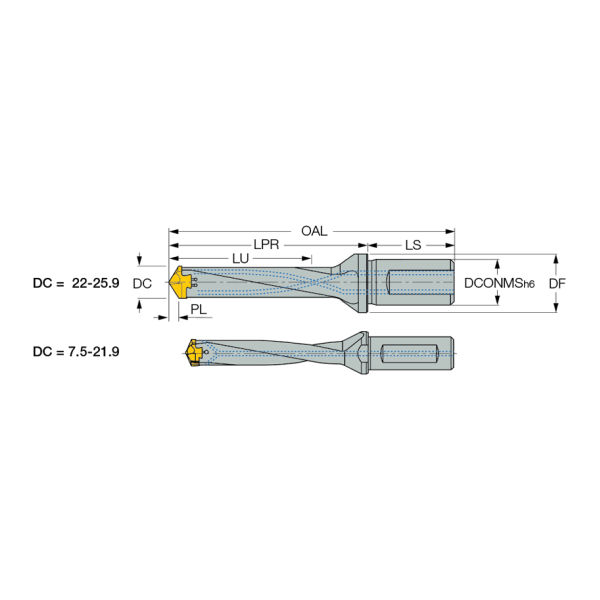

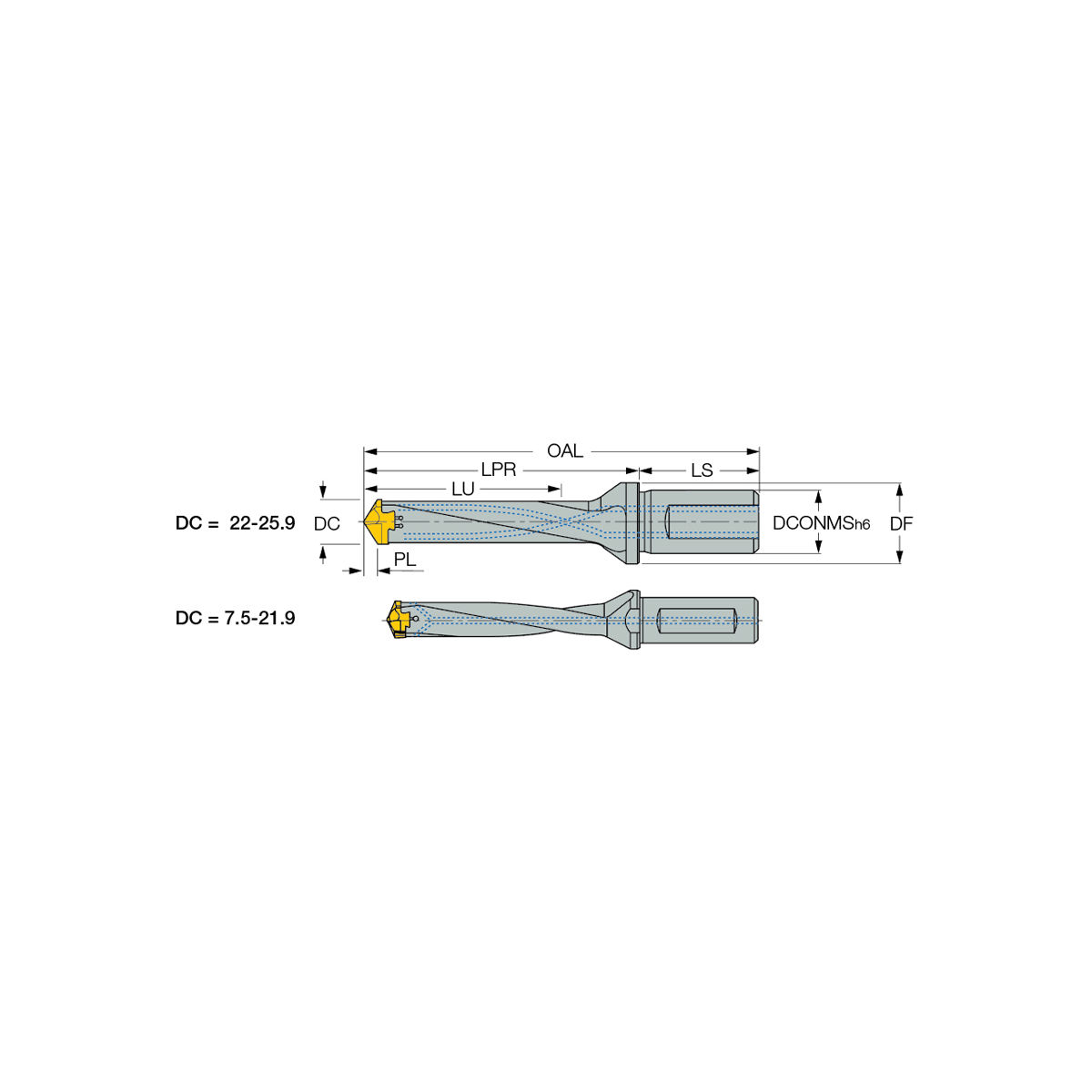

Modulare Bohrkörper, Aufnahmedurchmesser, maschinenseitig (DCONMS) 16 mm, Schneidendurchmesser (DC) 13.5 mm, Schneideinsatz Sitzgrößencode (SSC) 13.0, Gesamtlänge (OAL) 133.5 mm, Nutzlänge (LU) 67 mm
Merkmal:
- Body Diameter Reduced (BDRED) 20 mm
- Aufnahmedurchmesser, maschinenseitig (DCONMS) 16 mm
- Kühlmitteleigenschaft (CSP) Coolant Thru
- Schneidendurchmesser (DC) 13.5 mm
- Schneidendurchmesser, max. (DCX) 13.9 mm
- Schneidendurchmesser, min. (DCN) 13.5 mm
- Bunddurchmesser (DF) 20 mm
- Funktionslänge (LF) 83.04 mm
- Schneideinsatz Sitzgrößencode (SSC) 13.0
- L/D Bereich 5xD
- Bezeichnung Schneidplatte (MIID) IDI 135-SG
- Gesamtlänge (OAL) 133.5 mm
- Point Length (PL) 2.46 mm
- Kraglänge (LPR) 85.5 mm
- Shank Diameter Tolerance (TCDMM) h6
- Schaftlänge (LS) 48 mm
- Nutzlänge (LU) 67 mm
