Zentrierspanner Form B, Gewinde× Länge: M8X25
Artikel-Nr.: 370054 M8X25
Sachnummer:
Produktdetails

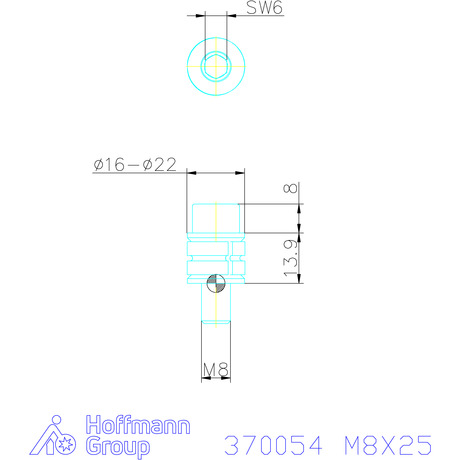

Technische Daten
| Dmin | 16 mm | |
| Dmax | 22 mm | |
| H | 11,5 mm | |
| H1 | 10,4 mm | |
| L | 15,4 mm | |
| Schlüsselweite SW | 6 mm | |
| maximale Spannkraft | 9 kN | |
| Produktart | Vorrichtungs-Spannsystem |
Identifikation & Klassifikation
| Artikelnummer | 370054 M8X25 | |
| EAN / GTIN | 4059245267811 | |
| Hersteller/verantwortliche Person | Heinrich Kipp Werk GmbH & Co. KG, Heubergstraße 2, 72172 SULZ AM NECKAR, Deutschland, www.kippwerk.de |
Beschreibung
Ausführung:
Form B mit Zylinderschraube.
Vorteil:
- Niederzugwirkung.
- Schnelles und einfaches Spannen von Bauteilen.
Verwendung:
Zum Zentrieren und spannen eines Werkstücks in der Bohrung. Durch die Keilflächen werden große Spannkräfte erreicht.
Werkstoff:
Vergütungsstahl, brüniert. Gehärtet (33-39 HRC).
Hinweis:
Während des Spannvorgangs wirkt die Spannkraft punktuell zur Bohrungswand.
