GARANT Softcut® Eckfräser mit Gewinde, für Wendeschneidplatten AP..
Artikel-Nr.: 215570 40/6
Sachnummer:
- Einstellwinkel κ: 90
- Fräsverwendung: Eckfräsen; Zirkularfräsen; Ramping
- Teilung der Schneiden: ungleich
- Innenkühlung: ja
- Zerspanungsstrategie: MTC
Produktdetails

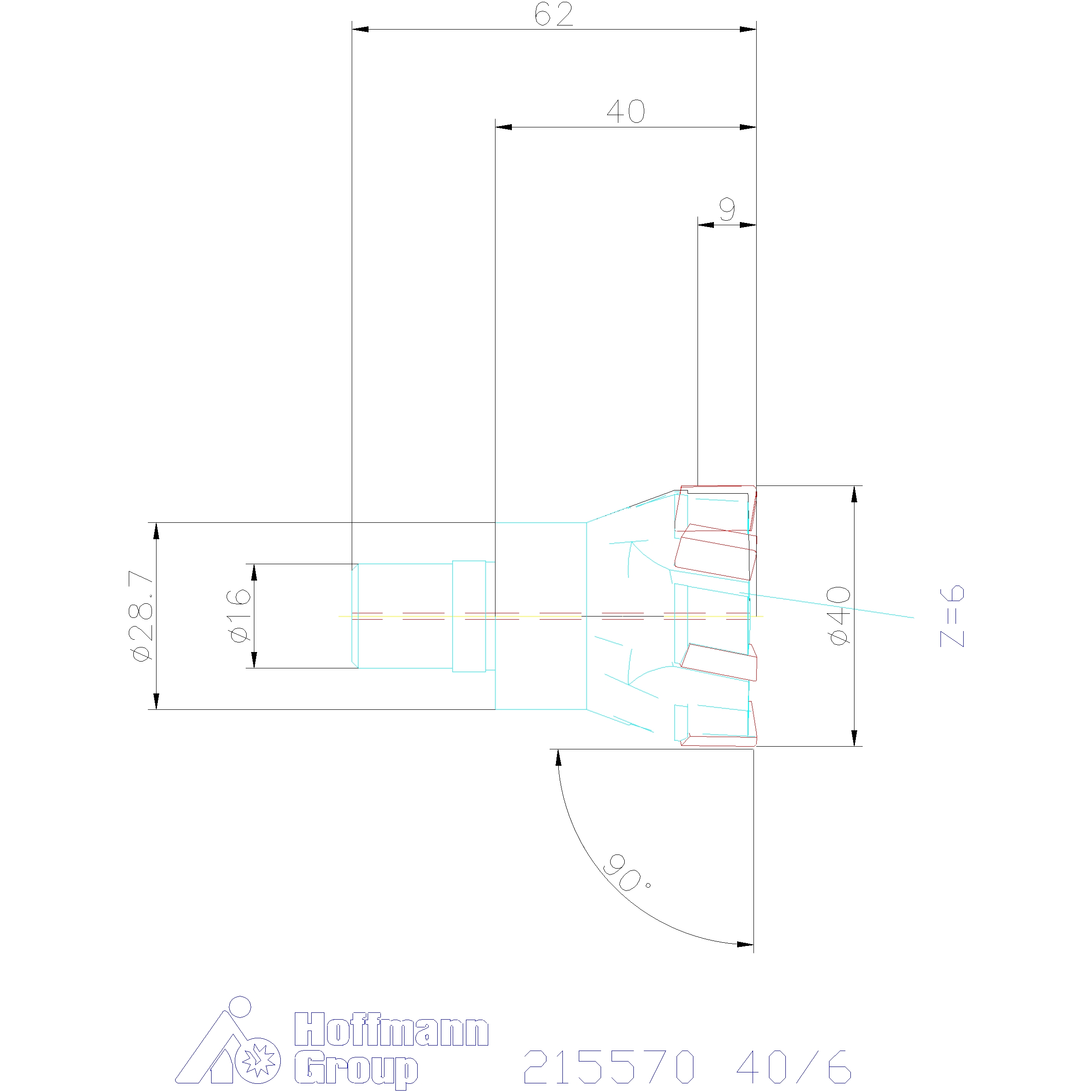

Technische Daten
| Serie | Softcut® | |
| Schneiden-⌀ DC | 40 mm | |
| Anzahl Schneiden Z | 6 | |
| Schaftausführung | mit Gewinde | |
| Einstellwinkel κ | 90 Grad | |
| Fräsverwendung | Eckfräsen; Zirkularfräsen; Ramping | |
| Teilung der Schneiden | ungleich | |
| Innenkühlung | ja | |
| Zerspanungsstrategie | MTC | |
| Werkzeugaustausch | PowerCard | |
| Gesamtlänge Lges | 40 mm | |
| ⌀ D1 h6 | 17 mm | |
| ⌀ D2 | 28,7 mm | |
| Aufnahmegewinde M | M16 | |
| ⌀ D3 | 37 mm | |
| Bohrzirkularfräsen ⌀ Dmin | 77 mm | |
| Bohrzirkularfräsen ⌀ Dmax | 78 mm | |
| Bohrzirkularfräsen ap | 1,8 mm | |
| Rampingwinkel αmax | 0,5 Grad | |
| Rampinglänge L für αmax | 34,5 mm | |
| passende Wendeschneidplatte | AP.. 1335.. | |
| Wendeplattenschrauben-Set | 219826 (8IP; 2,2 Nm) | |
| Produktart | Eckfräser |
Identifikation & Klassifikation
| Artikelnummer | 215570 40/6 | |
| EAN / GTIN | 4045197673022 | |
| Herstellernummer | 215570 40/6 | |
| Hersteller/verantwortliche Person | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Beschreibung
Ausführung:
Präzisions-Eckfräser mit ungleicher Teilung für hohe Laufruhe, höchste Präzision und Schneidleistung. Neue Generation der Hochleistungs-Wendeplatten-Eckfräser mit schnittkraftreduzierter Geometrie für den MTC-Einsatz bei instabilen Verhältnissen oder für Spindeln mit geringer Antriebsleistung.
Verwendung:
Zum Eckfräsen mit großen Tiefen, auch ins Volle. Universeller Einsatz in allen Stahlwerkstoffen, sowie rost- und säurefesten Stählen.
Ersatzteil:
Wendeplattenschrauben-Set Nr. 219826 (8IP; 2,2 Nm).
